ОВЕН УКТ38-Щ4 измеритель, сигнализатор

ОВЕН УКТ38-Щ4 измеритель, сигнализатор

Статус:  Под заказ
Цена: 8 201.00 руб.
Описание

Устройство контроля температуры восьмиканальное с аварийной сигнализацией ОВЕН УКТ38-Щ4

Назначение

Прибор ОВЕН УКТ38-Щ4 предназначен для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для регистрации измеренных параметров на ЭВМ.

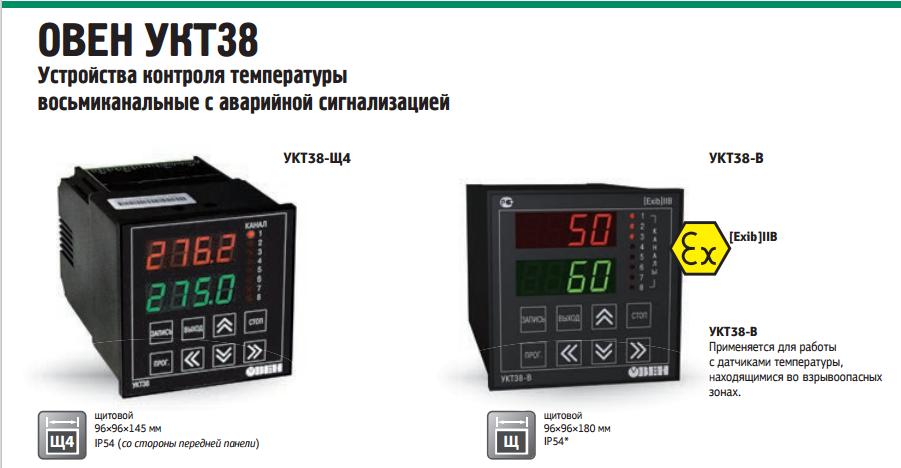

Устройства контроля ОВЕН УКТ38

ОВЕН УКТ38-Щ4 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Прибор выпускается в щитовом корпусе типа Щ4


Функциональные возможности прибора

  • КОНТРОЛЬ ТЕМПЕРАТУРЫ или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
  • ВОСЕМЬ ВХОДОВ для подключения датчиков:
    - термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
    - термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
    - датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
  • ПОДКЛЮЧЕНИЕ К РАЗНЫМ ВХОДАМ ДАТЧИКОВ РАЗНЫХ ТИПОВ из числа приведенных в списке для одной модификации
  • СИГНАЛИЗАЦИЯ «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
  • СИГНАЛИЗАЦИЯ «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
  • ДВА ВЫХОДНЫХ РЕЛЕ для включения аварийной сигнализации или аварийного отключения установки
  • ИНДИКАЦИЯ измеренных величин и заданных для них уставок на двух встроенных индикаторах
  • ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
  • СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
  • РЕГИСТРАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ НА ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232


Схема работы Овен УКТ38 щ4

* Модификация входов определяется при заказе.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL



Номинальное напряжение питания

220 В 50 Гц

Допустимое отклонение номинального напряжения

-15…+10 %

Количество входов для подключения датчиков

8

Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)

±0,5 %

Продолжительность цикла опроса 8-ми датчиков:



– УКТ38-Щ4.ТС

3,6 с

– УКТ38-Щ4.ТП (ТПП)

2,2 с

– УКТ38-Щ4.АТ (АН)

2,1 с

Количество выходных устройств

2

Допустимый ток нагрузки, коммутируемый контактами э/м реле

4 А при 220 В (cos ? > 0,4)

Тип корпуса

щитовой Щ4

Габаритные размеры

96х96х145 мм

Степень защиты корпуса

IP54 со стороны передней панели

Тип интерфейса связи с ЭВМ

последовательный, RS-232

Подключение к ЭВМ

через адаптер сети ОВЕН АС2




Характеристики измерительных датчиков




Код

Тип датчика

Тип входа

Диапазон измерений

Разрешающая способность

00

ТСМ 100М W100=1,426

ТС

-50...+200 °С

0,1 °С

01

TCM 50M W100=1,426

-50...+200 °С

0,1 °С

02

TCП 100П W100=1,385 (Pt100)

-90...+750 °С

0,1 °С

03

ТСП 100П W100=1,391

-90...+750 °С

0,1 °С

07

ТСП 50П W100=1,385

-90...+750 °С

0,1 °С

08

ТСП 50П W100=1,391

-90...+750 °С

0,1 °С

09

TCM 50M W100=1,428

-50...+200 °С

0,1 °С

14

ТСМ 100М W100=1,428

-50...+200 °С

0,1 °С

15

ТСМ гр. 23

-50...+200 °С

0,1 °С

04

ТХК(L)

ТП

-50...+750 °С

0,1 °С

05

ТХА(K)

-50...+1300 °С

1 °С

19

ТНН(N)

-50...+1300 °С

1 °С

20

ТЖК(J)

-50...+900 °С

0,1 °С

17

ТПП(S)

ТПП

0...+1700 °С

1 °С

18

ТПП(R)

0...+1700 °С

1 °С

10

Ток 4…20 мА

АТ

0...100 %

0,1 %

11

Ток 0…20 мА

0...100 %

0,1 %

12

Ток 0…5 мА

0...100 %

0,1 %

13

Напряжение 0…1 В

АН

0...100 %

0,1 %
