Универсальный нормирующий преобразователь ОВЕН НПТ-1К
Особенности:
Выходной сигнал активный, не требует внешнего источника питания
Компенсация сопротивления проводов по 3- или 4-проводной схеме
Настройка без использования специальных преобразователей обычным кабелем microUSB
До 160 преобразователей на 1 метре DIN-рейки
Эксплуатация при температуре окружающий среды: от −40 до +70 °С
Устойчив к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А)
Является средством измерения с межповерочным интервалом 2 года

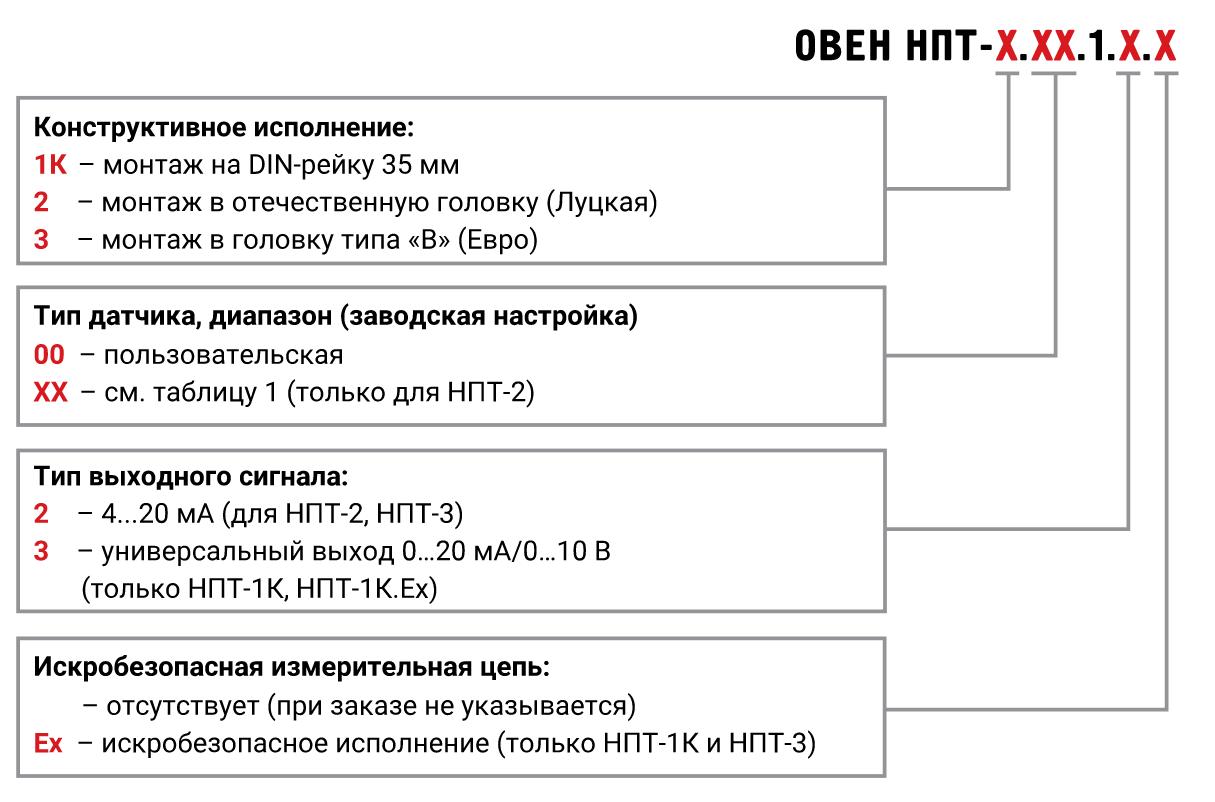

Модельный ряд ОВЕН НПТ-1К
НПТ-1К.00.1.3 .......................... Нормирующий преобразователь на DIN-рейку, питание =24 В, выход 0(4)…20 мА, 0(2)…10(5)В .............................. 3 420 руб.
НПТ-1К.00.1.3.Ех .................... Нормирующий преобразователь на DIN-рейку во взрывозащищенном исполнении ................................................... 6 120 руб
Характеристики ОВЕН НПТ-1К
| Параметр | Значение |
Характеристики питания прибора
|
Номинальное значение напряжения питания постоянного тока
| 24 В
|
Диапазон допустимых напряжений питания постоянного тока
| 10…36 В
|
Гальваническая развязка питания от входов/выходов
| 2500 В
|
Тип подключения питания
| Отдельными проводами
|
Характеристики датчиков и входных сигналов
|
Тип датчика
| ТС, ТП (см. табл. «Характеристики датчиков»)
|
Схема подключения ТС
| 2, 3, 4-w
|
Гальваническая развязка домена «входы» от домена «выходы»
| 2500 В
|
Характеристики выходных сигналов
|
Номинальный диапазон выходного сигнала преобразователя
| 4…20, 0…20, 0…5 мА
0…10, 2…10, 0…5 В
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)
| 4…20 – 21…23 мА
0…20 – 21…23 мА
0…5 – 5…6 мА
0…10 – 10…11 В
2…10 – 10…11 мА
0…5 В
|
Функция преобразования входных сигналов
| Линейная
|
Допустимое сопротивление нагрузки
| для мА ≤ 480 Ом
для В ≥ 1000 Ом
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания
| 15 мин
|
Время установления выходного сигнала после изменения входного сигнала
| 2 с
|
Питание выходного сигнала
| От встроенного источника
|
Метрологические характеристики
|
Основная приведенная погрешность преобразования
– при работе с ТС
– при работе с ТП
|
≤ 0,25%
≤ 0,5%
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов
– при работе с ТС
– при работе с ТП
|
≤ 0,125%
≤ 0,25%
|
Характеристики конструкции
|
| Монтаж | На DIN-рейку |
Габаритные размеры
| (6,1×113×115) ±1 мм
|
Степень защиты корпуса
| IP20
|
Степень защиты клемм
| IP20
|
Масса в упаковке
| ≤ 200 г
|
Условия эксплуатации
|
Диапазон рабочих температур
| −40…70 °С
|
Относительная влажность воздуха
| ≤ 95%RH
|
Атмосферное давление
| 84…106,7 кПа
|
Устойчивость к механическим воздействиям
| Группа N2 по ГОСТ Р 52931
|
Устойчивость к электромагнитным воздействиям
| Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
|
Уровень излучения радиопомех (помехоэмиссии)
| По ГОСТ 30804.6.3-2013
|
