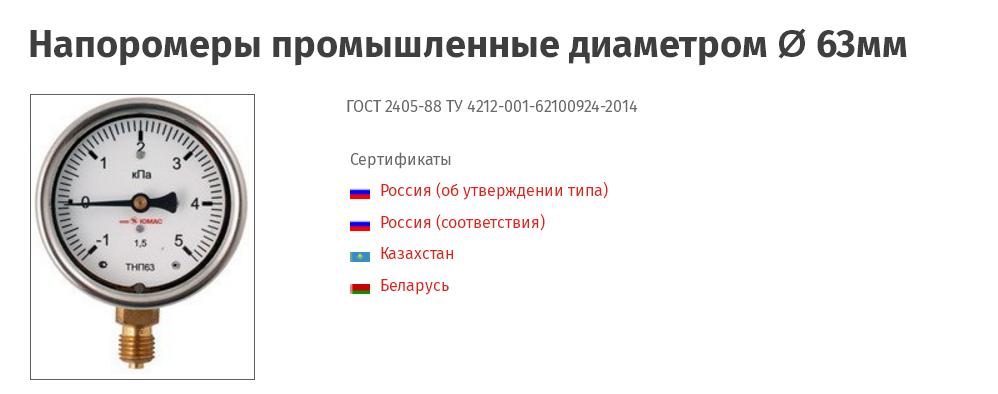

Напоромер промышленный МП63Н, ВП63Н, МВП63Н. (КМ-11)

Назначение напоромеров

Напоромеры, тягомеры и тягонапоромеры, предназначены для измерения давления малых величин. Прибор данного типа позволяет измерять избыточное давление в диапазоне 0-0,4...100,0 кПа. Тягомер определяет вакуумметрическое давление от -100,0...-0,4 до 0 кПа. А тягонапоромер в свою очередь используется для измерения вакуумметрического и избыточного давления от -50,0 ... 0 ... +50,0 кПа.

Напоромеры -манометры малых избыточных давлений до 40 КПа. Тягомеры -вакуумметры с пределом до минус 40 КПа. Напоромер, также как его модификации тягомер и тягонапоромер, используются для измерения малых величин вакуумметрического или избыточного давления природного газа, незапыленного сухого воздуха, и других различных газов, которые являются неагрессивными по отношению к контактируемым материалам: стали, цветным металлам и их сплавам. А также применяются для коммутации внешних электрических цепей в системах общепромышленной автоматики, например котельной, когда достигается пороговое, или по-другому придельное, значение давления, которое измеряется. Основная область применения напоромера состоит из котельного оборудования различных отраслей народного хозяйства.

Принцип действия напоромеров заключается в сбалансировании давления с помощью чувствительного элемента - герметичной мембранной коробки и ее силами упругой деформации.

Устройство манометров низкого давления и напоромеров

Упругим чувствительным элементом в напоромерах, тягомерах и тягонапоромерах является мембранная коробка. Она представляет собой упругую пластину с гофрированной формой поверхности, герметично закрепленную по периметру к жёсткой площадке. Размер диаметра мембраны, который может составлять от десятков до сотен миллиметров, зависит от габаритных размеров самого устройства, запаса прочности, заданного тягового усилия, метрологической надежности, величины перемещения центра и других параметров.
