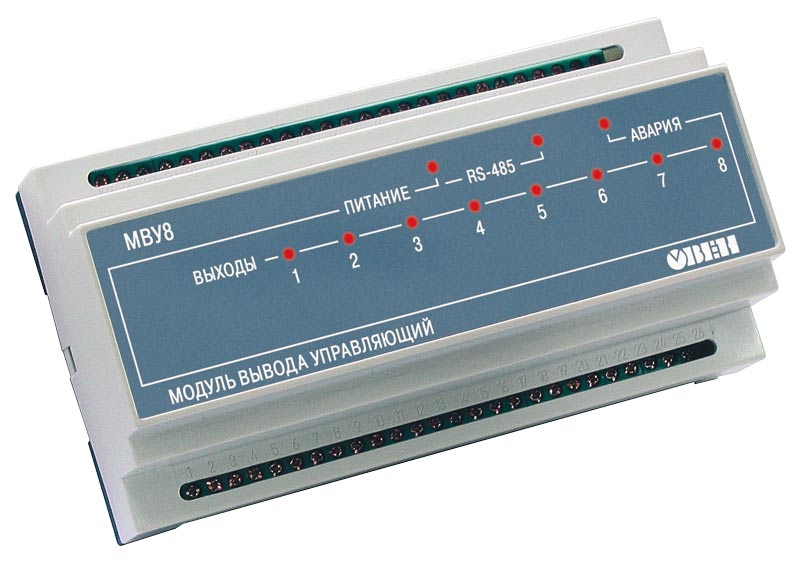

Модуль вывода управляющий ОВЕН МВУ8
Внимание: снят с производства!Назначение прибора ОВЕН МВУ8
Восьмиканальный модуль управления исполнительными механизмами для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).
Модуль может использоваться:
- в качестве удаленного блока выходных устройств для SCADA-системы или программируемых контроллеров (ОВЕН ПЛК или др.);
- для интеллектуального управления исполнительными механизмами.
МВУ8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВУ8 не является «мастером» сети.
Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.
Основные функции ОВЕН МВУ8
- ДО 8 КАНАЛОВ УПРАВЛЕНИЯ различными исполнительными механизмами (ИМ):
– 2-х позиционными (ТЭНы, двигатели, клапаны);
– 3-х позиционными (задвижки, краны), как с датчиком положения, так и без него;
– ИМ с аналоговым управлением - 8 ВСТРОЕННЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ с возможностью расширения до 16 путем подключения 8-канального модуля дискретных выходных элементов ОВЕН МР1
- НЕПОСРЕДСТВЕННОЕ УПРАВЛЕНИЕ ИМ по сигналу SCADA-системы или программируемого контроллера (ШИМ с высокой точностью, ON/OFF)
- ВОЗМОЖНОСТЬ ИНТЕЛЛЕКТУАЛЬНОГО УПРАВЛЕНИЯ исполнительными механизмами:
- – генерация управляющего ШИМ-сигнала заданной скважности (или аналогового сигнала) по расчетной мощности, полученной из сети RS-485 от ПИД-регулятора или его модели в SCADA-системе;
– управление сложными системами ИМ, например системой «нагреватель – холодильник», группой ТЭНов, системами дискретной сигнализации и т.п.;
– контроль нахождения в заданных пределах значения физической величины, поступающей из сети RS-485;
– автоматический перевод ИМ в аварийный режим работы при нарушении сетевого обмена - ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), DCON, ОВЕН
- БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР МВУ8»:
– конфигурирование прибора на ПК;
– регистрация состояния выходных элементов (скважности ШИМ или выходного тока/напряжения) - ПОМЕХОУСТОЙЧИВОСТЬ благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц
В комплект поставки прибора бесплатно входит: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Технические характеристики МВУ8, МВУ8-И, МВУ8-Р
|
Напряжение питания | 90…264 В перем. тока частотой 47…63 Гц |
Потребляемая мощность | не более 12 ВА |
Количество выходов | 8 |
Тип интерфейса | RS-485 |
Скорость передачи данных, кбит/с | 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2 |
Максимальная длина линии связи | 1200 м |
Протоколы передачи данных | ОВЕН
Modbus ASCII
Modbus RTU
DCON |
Максимальное количество модулей в сети: | |
— для протокола ОВЕН при длине сетевого адреса 8 бит | 32 |
— для протокола ОВЕН при длине сетевого адреса 11 бит | 256 |
— для протокола Modbus | 256 |
Тип корпуса | на DIN-рейку Д9 |
Габаритные размеры корпуса | 157х86х58 мм |
Степень защиты корпуса | IP20 |
Характеристики выходных элементов
|
Обозн. | Тип выходного элемента | Электрические характеристики |
Р | электромагнитное реле | 4 А при 220 В 50 Гц (cos>0,4) |
К | транзисторная оптопара структуры n–p–n-типа | 400 мА при 60 В |
С | симисторная оптопара для управления однофазной нагрузкой | 50 мА при 250 В (пост. откр. симистор)
или 1 А (симистор вкл. с частотой не более 100 Гц и tимп.=5 мс |
И | цифроаналоговый преобразователь «параметр–ток» 4…20 мА | сопротивление нагрузки 0…900 Ом |
У | цифроаналоговый преобразователь «параметр–напряжение» 0…10 В | сопротивление нагрузки не менее 2 кОм |
Т | выход для управления твердотельным реле | выходное напряжение 4...6 В
макс. выходной ток 50 мА |
Условия эксплуатации
|
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |

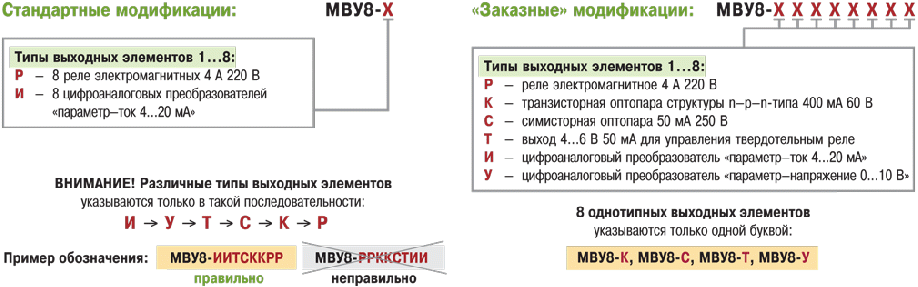

Cтандартные позиции: МВУ8-И, МВУ8-Р
МВУ8-И - 10 207,00 руб.
МВУ8-Р - 6 018,00 руб.
Позиции на заказ - 10 207,00 руб.
