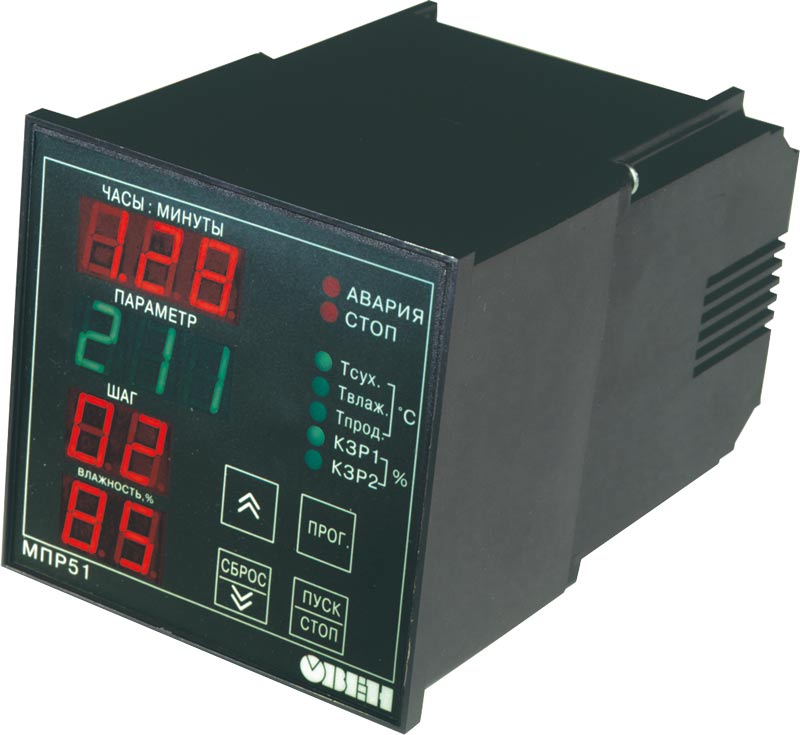

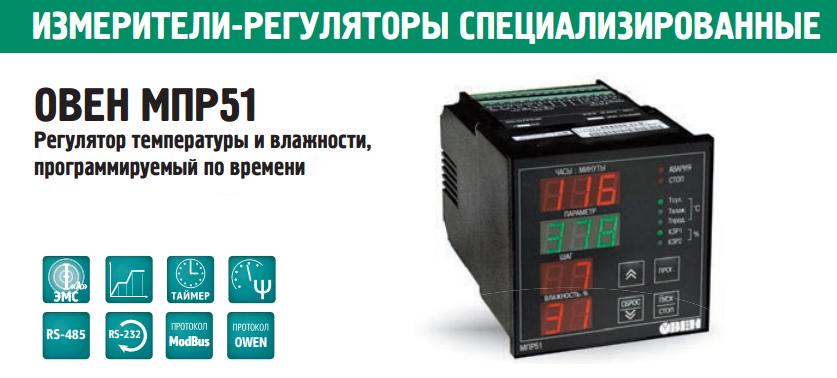

РЕГУЛЯТОР ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ, ПРОГРАММИРУЕМЫЙ ПО ВРЕМЕНИ, ОВЕН МПР51
Назначение прибора ОВЕН МПР51
Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.
Прибор выпускается в щитовом корпусе типа Щ4
Функциональные возможности прибора ОВЕН МПР51
- ИЗМЕРЕНИЕ ТРЕХ ПАРАМЕТРОВ:
– температуры камеры («сухого» термометра) Тсух;
– температуры «влажного» термометра Твлаж;
– температуры продукта Тпрод
- ВЫЧИСЛЕНИЕ ДВУХ ДОПОЛНИТЕЛЬНЫХ ПАРАМЕТРОВ
– разности температур ?Т = Тсух – Тпрод; <
– влажности ? психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
- ДВА ПИД-РЕГУЛЯТОРА для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
- ЧЕТЫРЕ ВЫХОДНЫХ РЕЛЕ для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
- РЕГУЛИРОВАНИЕ ПО ЗАДАННОЙ ПОЛЬЗОВАТЕЛЕМ ПРОГРАММЕ
- ДОПОЛНИТЕЛЬНОЕ РЕЛЕ И 8 ТРАНЗИСТОРНЫХ КЛЮЧЕЙ:
– для сигнализации об аварии и об окончании выполнения программы;
– для управления дополнительным оборудованием
- АВТОНАСТРОЙКА ПИД-РЕГУЛЯТОРОВ
- УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов (наладчиков, технологов и т. д.)
- РЕГИСТРАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ НА ПК через адаптер сети ОВЕН АС2 по интерфейсу RS-232
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 по заказу
- КОНФИГУРИРОВАНИЕ НА ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)

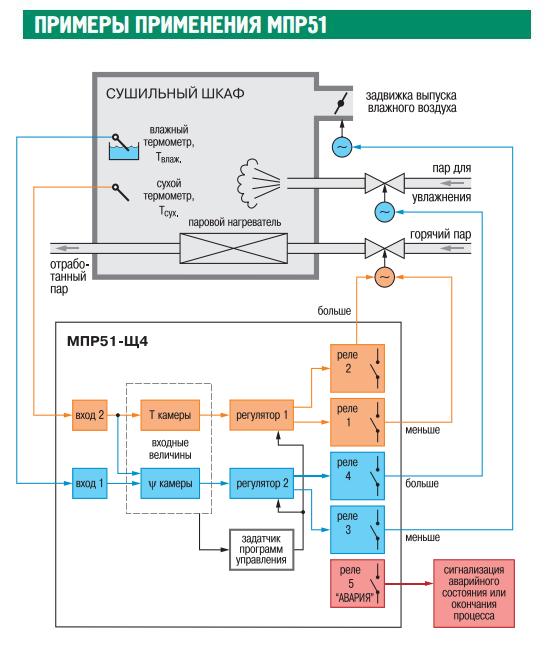

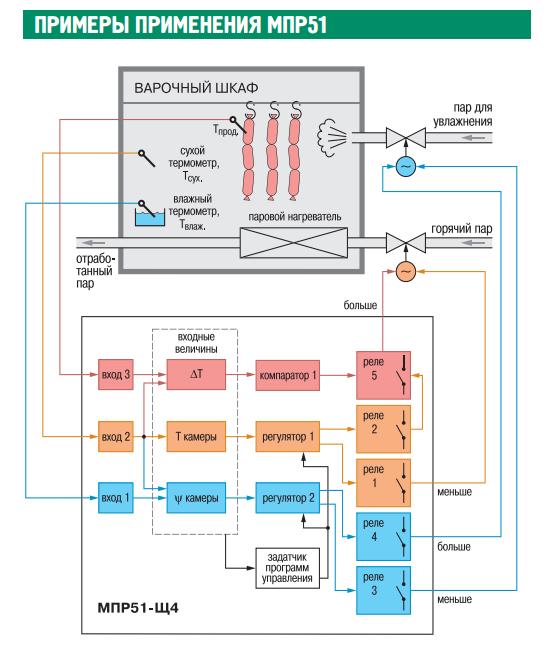

Стандартные варианты применения МПР51
- Измеритель-регулятор температуры и влажности (Тсух, );
- Измеритель-регулятор температуры и разности температур (Тсух, Т);
- Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).
Технические характеристики
| Напряжение питания | 150…242 В переменного тока частотой 47...63 Гц
или 210...300 В постоянного тока
|
| Диапазон измерения при использовании (в скобках указана разрешающая способность): | |
| – датчика ТСМ | –50...+200 °С (0,1 °С) |
| – датчика ТСП, Pt100 | –80...+750 °С (0,1 °С) |
| – датчика положения задвижки | 0...100 % (1 %) |
| Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика) | ±0,5 % |
| Количество входных каналов, из них: | 5 |
| – температуры | 3 |
| – положения задвижки | 2 |
| Количество каналов регулирования | 2 |
| Количество выходных реле | 5 |
| Количество выходных транзисторных ключей | 8 |
| Период следования управляющих импульсов на выходе регулятора | 1...120 с |
| Максимально допустимый ток нагрузки устройств управления: | |
| – э/м реле (при ~220 В или =30 В) | 4 А |
| – транзисторного ключа (при постоянном напряжении =50 В) | 200 мА |
| Интерфейс связи с ПК | последовательный, RS-232 (через адаптер сети АС2)
или RS-485
|
| Длина линии связи прибора с АС2 | не более 1000 м |
| Тип корпуса | щитовой Щ4 |
| Габаритные размеры | 96х96х145 мм |
| Степень защиты корпуса со стороны передней панели | IP54 |
Условия эксплуатации
|
|
| Температура окружающего воздуха | +1...+5 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 °С) | 30...80 % |

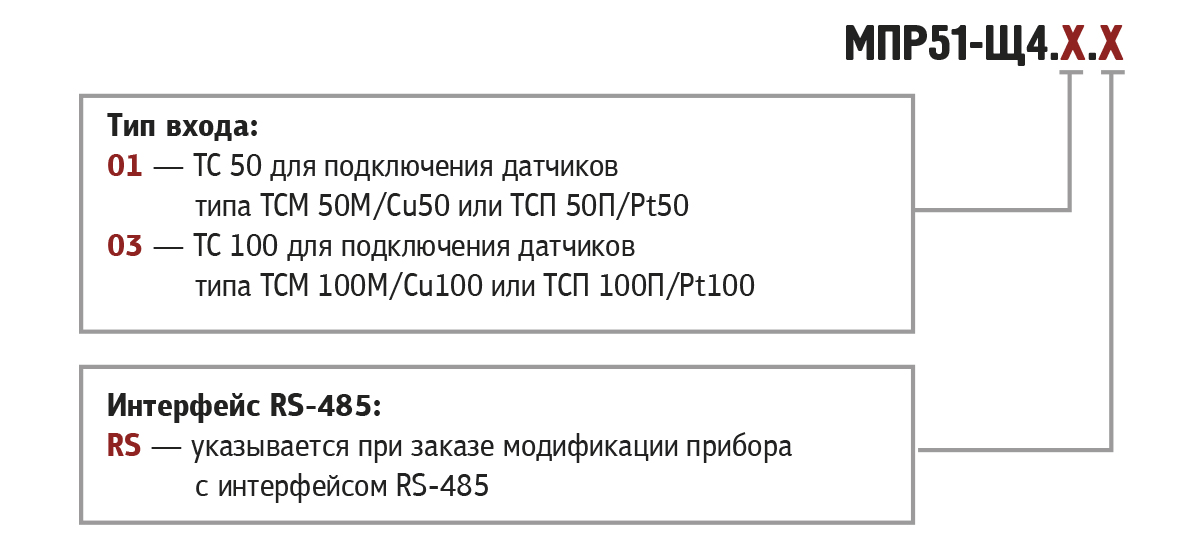

Cтандартные позиции
Стандартные позиции (цены указаны с НДС)
МПР51-Щ4.03.RS 12 660,00 ₽ ЗАКАЗАТЬ
МПР51-Щ4.03 11 400,00 ₽ ЗАКАЗАТЬ
МПР51-Щ4.01 11 400,00 ₽ ЗАКАЗАТЬ
На заказ (цены указаны с НДС)
МПР51-Щ4.01.RS 12 660,00 ₽ ЗАКАЗАТЬ
