Модули дискретного ввода/вывода (Ethernet) МК210
Модули МК210 предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.
Особенности модуля МК210
Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
Сдвоенный 2-х портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud
Конфигурирование модуля МК210
Конфигурирование модулей Мx210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Характеристики модуля МК210
| Входы/выходы |
| Количество входов/выходов | 6 DI / 8 DO | 12 DI / 4 DO |
| Тип | входов | - «сухой контакт» (не требует внешнего питания)
- датчик n-p-n типа
| - контактный датчик (требует внешнего питания =24 В)
- датчик n-p-n и p-n-p типа
|
| выходов | электромагнитное реле |
| Характеристики дискретных входов (DI) |
| Гальваническая развязка входов | – |
| Режимы работы | - определение логического уровня
- подсчет числа импульсов
| - определение логического уровня
- подсчет числа высокочастотных импульсов (только 1 – 8 DI)
- измерение частоты (только 1 – 8 DI)
- обработка сигналов энкодера (до 3-х AB энкодеров)
|
| Макс. частота входного сигнала | определение логического уровня | 400 Гц |
| подсчет числа импульсов | 400 Гц | 100 кГц (только 1 – 8 DI) |
| измерение частоты | – | 100 кГц (только 1 – 8 DI) |
| обработка сигналов энкодера | – | 100 кГц |
| Мин. длительность импульса | 1 мс | 5 мкс (1 – 8 DI) |
| 25 мс (9 – 12 DI) |
| Напряжение питания входов | 24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! | 24±3 В |
| Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу | не более 100 Ом | – |
| Ток «логической единицы» | – | не менее 5,5 мА |
| Ток «логического нуля» | – | не более 1,2 мА |
| Напряжение «логической единицы» | – | 9…30 В |
| Напряжение «логического нуля» | – | 0…5,5 В |
| Характеристики дискретных выходов (DO) |
| Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | поканальная |
| Электрическая прочность | 1780 В |
| Режим работы | - переключение логического состояния
- генерация ШИМ сигнала
|
| Ток коммутации | 5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В) |
| Максимальное напряжение на контакты реле | 250 В переменного напряжения 30 В постоянного напряжения |
| Время включения | 15 мс |
| Время выключения | 15 мс |
| Контроль обрыва нагрузки | нет | есть | нет | есть |
| Максимальная частота ШИМ | 1 Гц |
| Минимальная длительность импульса ШИМ | 50 мс |
| Питание |
| Напряжение питания | =10…48 (номинальное =24) В |
| Потребляемая мощность | не более 6 Вт при питании =24 В | не более 5 Вт при питании =24 В |
| Защита от переполюсовки | есть |
| Тип питания часов реального времени | батарея CR2032 |
| Конструктивное исполнение |
| Габаритные размеры | (123×83×42) ±1 мм |
| Степень защиты | IP20 |
| Монтаж | на DIN-рейку / на стену |
| Средний срок службы | 10 лет |
| Масса | не более 0,4 кг |
| Условия эксплуатации |
| Температура окружающего воздуха | -40…+55 °С |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
| Комплектность |
| Модуль | 1 шт. |
| Паспорт и гарантийный талон | 1 экз. |
| Краткое руководство по эксплуатации | 1 экз. |
| Диск с ПО | 1 шт. |
| Кабель патч-корд UTP 5e 150 мм | 1 шт. |
| Клемма питания 2EGTK-5-02P-14 | 1 шт. |
| Заглушка Ethernet | 1 шт. |
Модификации модуля МК210
| Аналоговый ввод (AI) |
| МВ210-101 | Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...(900)2000 Ом | | | 8 | |
| МВ210-102 IV квартал 2018 | Быстрые входы: 0(4)...20 мА, 0...5 мА 0...10 В частота измерений до 200 Гц | | | 8 | |
| Дискретный ввод (DI) |
| МВ210-202 | Контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа, частота до 100 кГц | 20 | | | |
| МВ210-204 | Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 400 Гц | 20 | | | |
| МВ210-212 III квартал 2018 | Контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа, частота до 100 кГц | 32 | | | |
| МВ210-214 III квартал 2018 | Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 400 Гц | 32 | | | |
| MВ210-221 | 9 каналов: сигналы ~230 В 6 каналов: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа | 15 | | | |
| Комбинированный дискретный ввод/вывод (DI/DO) |

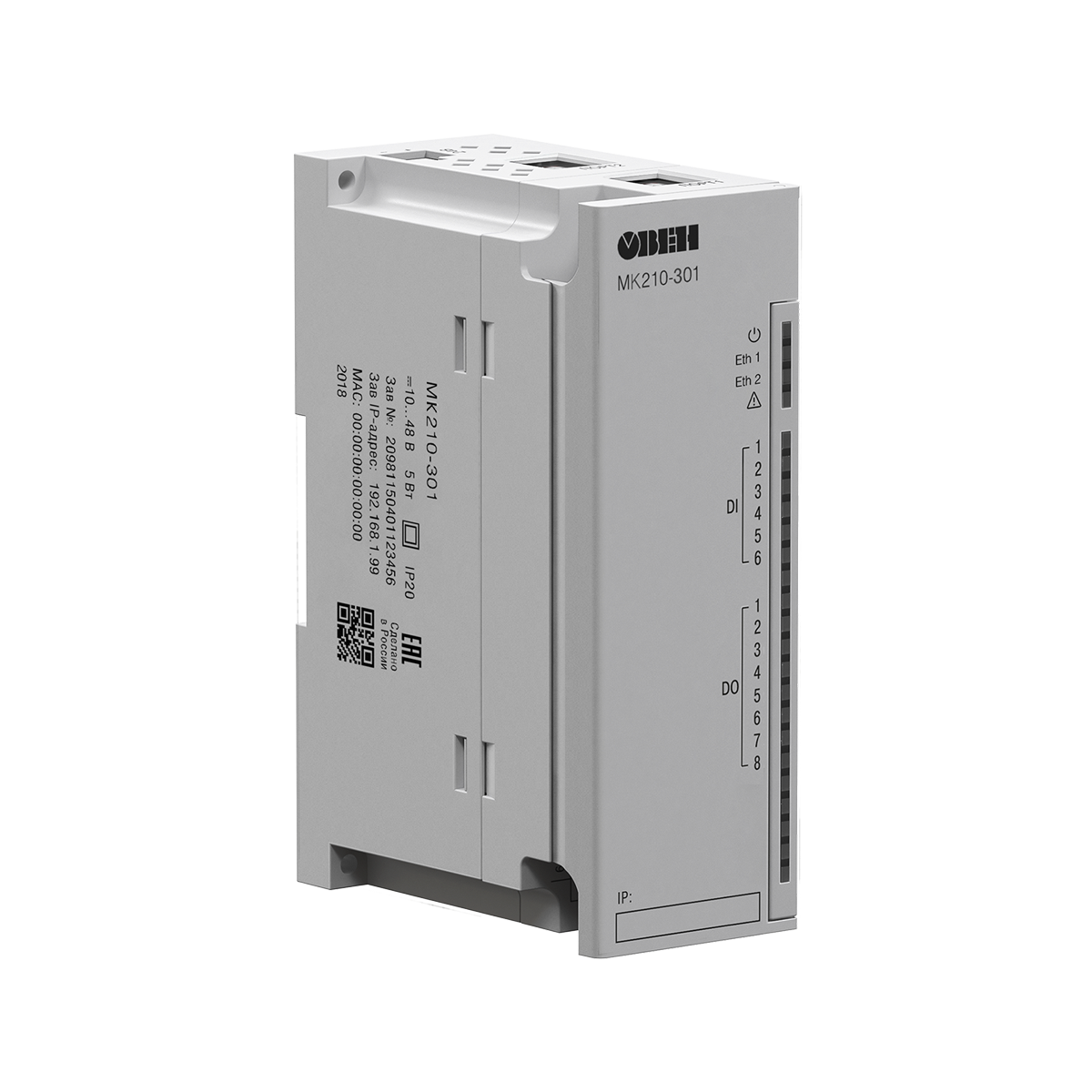

| МК210-301 | Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа
Выходы: э/м реле 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | 6 | 8 | | |
| МК210-302 | Входы: контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа
Выходы: э/м реле 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | 12 | 4 | | |
| МК210-311 | Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа
Выходы: э/м реле с контролем обрыва нагрузки 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | 6 | 8 | | |
| МК210-312 | Входы: контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа
Выходы: э/м реле с контролем обрыва нагрузки 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | 12 | 4 | | |
| Дискретный вывод (DO) |
| МУ210-401 | Э/м реле (NO) 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | | 8 | | |
| МУ210-402 III квартал 2018 | Э/м реле (NO+NC) 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | | 16 | | |
| МУ210-403 III квартал 2018 | Э/м реле (NO) 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | | 24 | | |
| МУ210-410 | Транзисторный ключ Режим верхнего ключа: 0,8 А Режим верхнего и нижнего ключа: 0,1 А | | 16 | | |
| МУ210-411 III квартал 2018 | Транзисторный ключ Режим верхнего ключа: 0,8 А Режим верхнего и нижнего ключа: 0,1 А | | 24 | | |
| Аналоговый вывод (AO) |
| МУ210-501 III квартал 2018 | 4...20 мА, 0…10 В (программный выбор) | | | | 8 |
