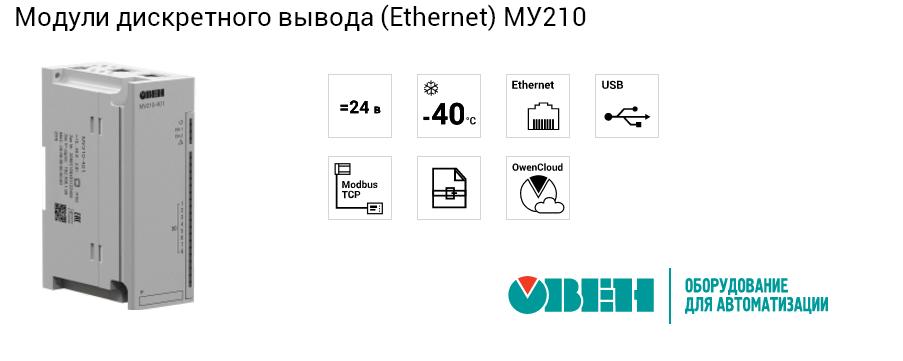

Модули дискретного вывода (Ethernet) МУ210
МУ210-401 - 6 960 руб. с НДС
МУ210-501 - 11 820 руб. с НДС
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Особенности модуля МУ210
Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410)
Сдвоенный 2-х портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud
Конфигурирование модуля МУ210
Конфигурирование модулей Мx210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Характеристики модуля МУ210
| Выходы |
| Количество выходов | 8 DO | 16 DO |
| Тип выходов | электромагнитное реле | транзисторный ключ |
| Характеристики дискретных выходов (DO) |
| Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | - |
| Электрическая прочность | 1780 В | - |
| Режим работы | | -
переключение логического сигнала -
генерация низкочастотного ШИМ сигнала -
генерация высокочастотного ШИМ сигнала (только первые 8 выходов) -
генерация заданного количества импульсов (только первые 3 выхода) |
| Режим включения выхода | - | верхний ключ | верхний и нижний ключи |
| Максимальный ток коммутации | 5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В) | 0,8 А | 0,1 А |
| Максимальное напряжение питания выходов | 250 В переменного напряжения 30 В постоянного напряжения | 10…36 В |
| Время включения | 15 мс | - |
| Время выключения | 15 мс | - |
| Контроль обрыва нагрузки | нет | нет |
| Максимальная частота ШИМ | 1 Гц | 10000Гц | 60000 Гц |
| Минимальная длительность импульса ШИМ | 50 мс | 10 мкс | 1 мкс |
| Питание |
| Напряжение питания | =10…48 (номинальное =24) В |
| Потребляемая мощность | не более 6 Вт при питании =24 В | не более 5 Вт при питании =24 В |
| Защита от переполюсовки | есть |
| Тип питания часов реального времени | батарея CR2032 |
| Конструктивное исполнение |
| Габаритные размеры | (123×83×42)±1 мм |
| Степень защиты | IP20 |
| Монтаж | на DIN-рейку / на стену |
| Средний срок службы | 10 лет |
| Масса | не более 0,4 кг |
| Встроенная Flash-память (архив) |
| Количество циклов записи и стирания | до 100000 |
| Максимальный размер файла архива | 2 кб |
| Максимальное количество файлов архива | 1000 |
| Минимальный период записи архива | 1 сек |
| Условия эксплуатации |
| Температура окружающего воздуха | -40…+55 °С |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
| Комплектность |
| Модуль | 1 шт. |
| Паспорт и гарантийный талон | 1 экз. |
| Краткое руководство по эксплуатации | 1 экз. |
| Диск с ПО | 1 шт. |
| Кабель патч-корд UTP 5e 150 мм | 1 шт. |
| Клемма питания 2EGTK-5-02P-14 | 1 шт. |
| Заглушка Ethernet | 1 шт. |
Модификации модуля МУ210
| Аналоговый ввод (AI) |
| МВ210-101 | Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...(900)2000 Ом | | | 8 | |
| МВ210-102 IV квартал 2018 | Быстрые входы: 0(4)...20 мА, 0...5 мА 0...10 В частота измерений до 200 Гц | | | 8 | |
| Дискретный ввод (DI) |
| МВ210-202 | Контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа, частота до 100 кГц | 20 | | | |
| МВ210-204 | Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 400 Гц | 20 | | | |
| МВ210-212 III квартал 2018 | Контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа, частота до 100 кГц | 32 | | | |
| МВ210-214 III квартал 2018 | Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 400 Гц | 32 | | | |
| MВ210-221 | 9 каналов: сигналы ~230 В 6 каналов: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа | 15 | | | |
| Комбинированный дискретный ввод/вывод (DI/DO) |
| МК210-301 | Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа
Выходы: э/м реле 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | 6 | 8 | | |
| МК210-302 | Входы: контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа
Выходы: э/м реле 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | 12 | 4 | | |
| МК210-311 | Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа
Выходы: э/м реле с контролем обрыва нагрузки 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | 6 | 8 | | |
| МК210-312 | Входы: контактный датчик (требует внешнего питания =24 В) , транзисторные ключи n-p-n и p-n-p типа
Выходы: э/м реле с контролем обрыва нагрузки 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | 12 | 4 | | |
| Дискретный вывод (DO) |

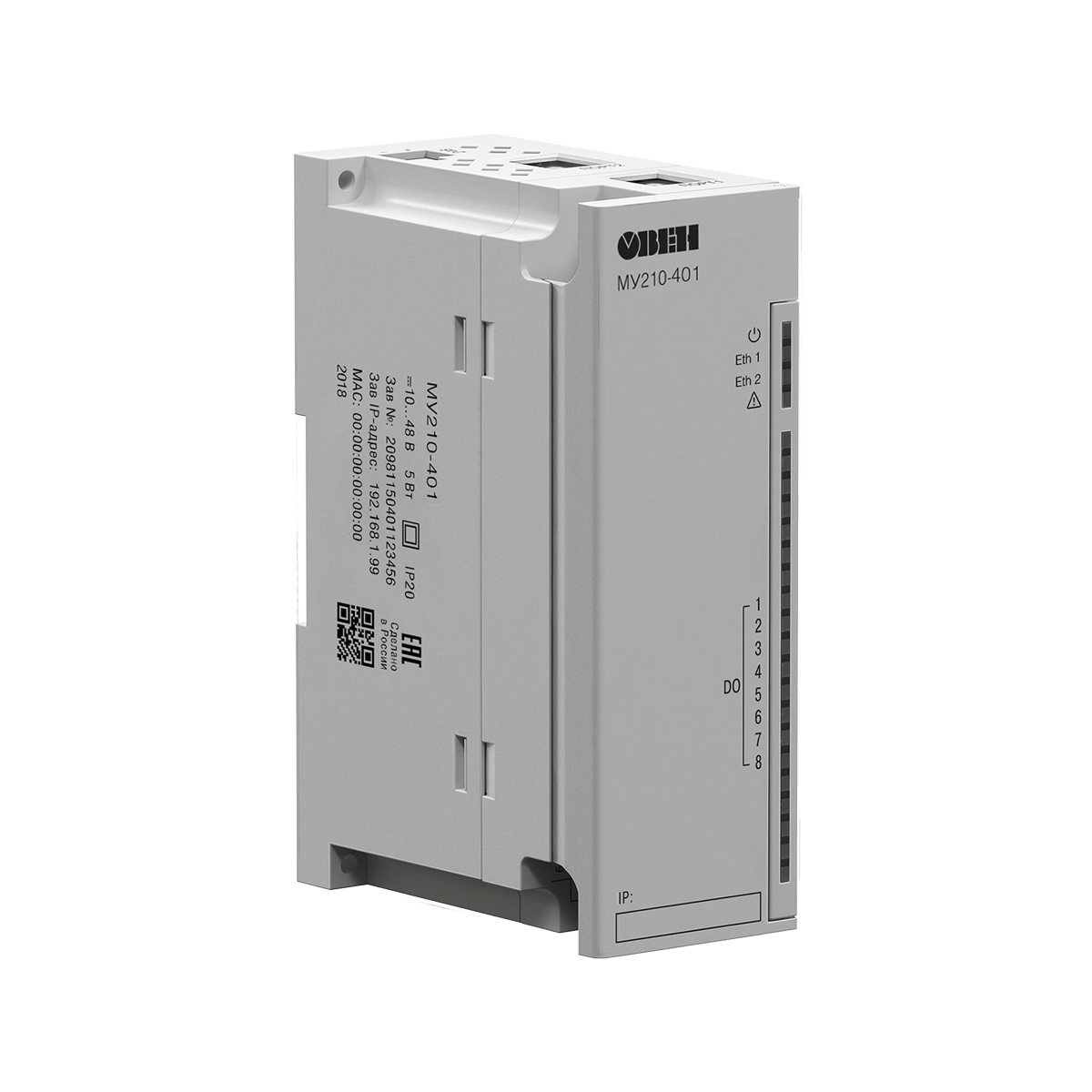

| МУ210-401 | Э/м реле (NO) 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | | 8 | | |
| МУ210-402 III квартал 2018 | Э/м реле (NO+NC) 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | | 16 | | |
| МУ210-403 III квартал 2018 | Э/м реле (NO) 5 А (не более ~250 В, 50 Гц и cosφ>0,4) 3 А (не более =30 В) | | 24 | | |
| МУ210-410 | Транзисторный ключ Режим верхнего ключа: 0,8 А Режим верхнего и нижнего ключа: 0,1 А | | 16 | | |
| МУ210-411 III квартал 2018 | Транзисторный ключ Режим верхнего ключа: 0,8 А Режим верхнего и нижнего ключа: 0,1 А | | 24 | | |
| Аналоговый вывод (AO) |
| МУ210-501 III квартал 2018 | 4...20 мА, 0…10 В (программный выбор) | | | | 8 |
