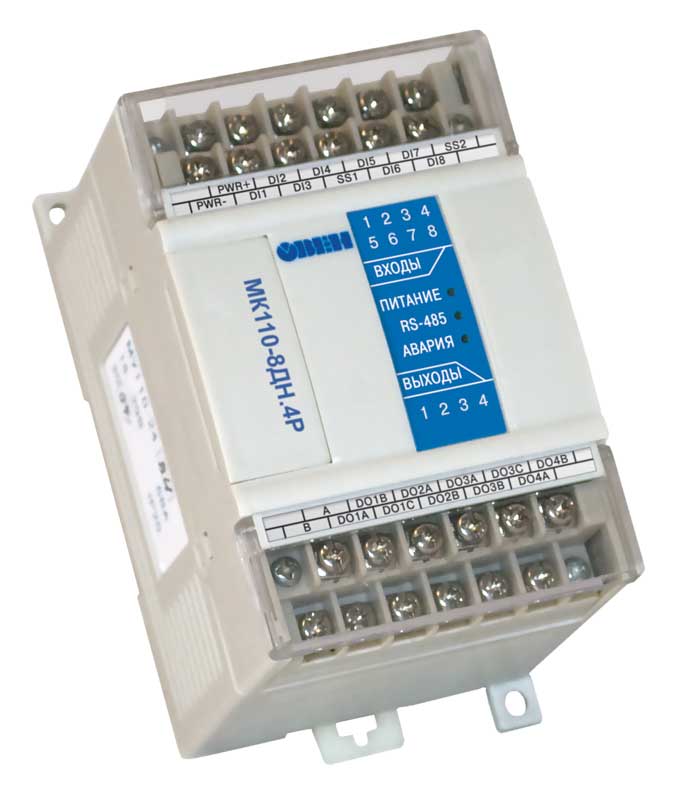

Модуль ввода-вывода дискретных сигналов МК110-8ДН.4Р

Назначение модуля ввода-вывода дискретных сигналов МК110-8ДН.4Р

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным  управлением, и  сбора данных с дискретных входов модуля с передачей их в сеть RS-485.

Встроенные ВЭ могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц.

МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода-вывода дискретных сигналов МК110-8ДН.4Р

• 8 каналов дискретного ввода, групповая изоляция
• Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
• Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
• Счетчик импульсов для каждого канала. =4 канала дискретного вывода
• Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В; =Возможность выдачи ШИМ-сигнала с любого выхода
• Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

* Также выпускаются модификации с питанием ~220 В или =24 В

Технические характеристики

МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики прибора МК110-220.8ДН.4Р

Параметры дискретных входов

Напряжение питания

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• температура окружающего воздуха от минус 10 до +55 °С;
• верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги;
• атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.
