Манометры с повышенной безопасностью

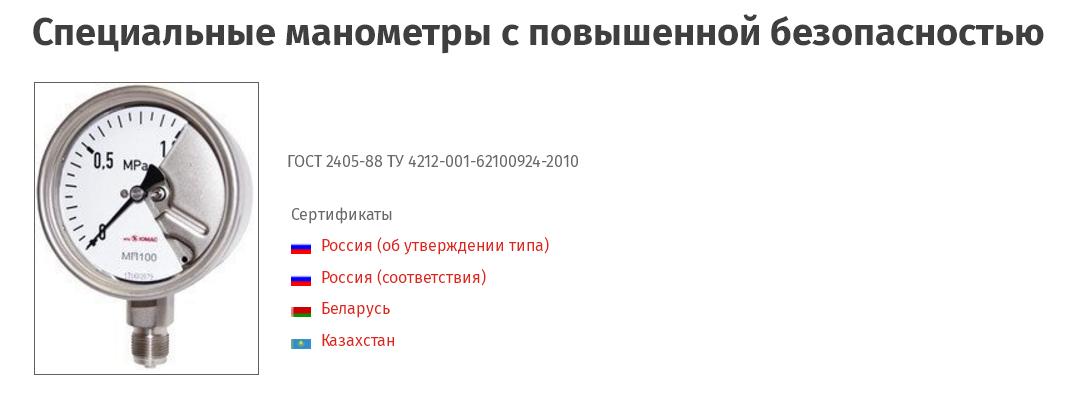

Специальные манометры с повышенной безопасностью

Назначение манометров с повышенной безопасностью

Манометры с повышенной степенью безопасности спроектированы для установки в промышленные, энергетические и другие системы, наполненные агрессивными некристаллизующимися средами (паром, газами или жидкостями). С помощью таких устройств производится измерение значений избыточного и вакуумметрического давления. Конструкция прибора разработана с учетом безопасности персонала и включает металлическую перегородку между механизмом и циферблатом, а также многослойное стекло.

Диаметр корпуса,мм	100, 160
Класс точности	1,0
Диапазон измерения, МПа	• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160/ 250 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст.
Рабочие нагрузки	постоянная нагрузка: < 60МПа=макс.значению шкалы > 60МПа=3/4 макс.значения шкалы переменная нагрузка: < 60МПа=0,9 макс.значения шкалы > 60МПа=2/3 макс.значения шкалы кратковременная нагрузка: < 60МПа=1,3 макс.значения шкалы > 60МПа=макс.значению шкалы
Исполнение корпус-штуцер	радиальное
Штуцер	сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22
Измерительный элемент	сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	сталь нержавеющая
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая, дополнительная перегородка между шкалой и измерительным элементом, открывающаяся задняя стенка
Стекло	многослойное безопасное
Обечайка	сталь нержавеющая, байонет (резьба)
Степень защиты	IP54
Климатическое исполнение	УХЛ1 по ГОСТ 15150-69
Температура окружающей среды	-40... +60 °С
Температура измеряемой среды	до +200 °С
Виброзащищённость	группа L3 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	Ø 100 - 0,64 Ø 160 - 1,25
Опции	• заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • специальная шкала (цветные сектора) • гидрозаполнение (глицерин, силикон)
