Манометры МП100М, ВП100М, МВП100М (МП3-У, МВП3-У, ВП3-У)

Манометры промышленные диаметр 100мм МП100М, ВП100М, МВП100М (МП3-У, МВП3-У, ВП3-У)

Назначение манометров МП100М, ВП100М, МВП100М (МП3-У, МВП3-У, ВП3-У)

Данные устройства предназначены для измерения избыточного (манометры) и разряженного (вакуумметры) давления в газообразных средах и некристаллизующихся жидкостях. Изделия разработаны с целью применения в промышленности (на химических, нефтеперерабатывающих предприятиях), сферах энергетики и жилищного хозяйства. Конструкция данных приборов предполагает ограничение их применения только в системах, заполненных неагрессивными рабочими средами.

Параметры манометров МП100М, ВП100М, МВП100М (МП3-У, МВП3-У, ВП3-У)

Диаметр корпуса,мм	100, 160
Класс точности	1,5
Диапазон измерения, МПа	• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы

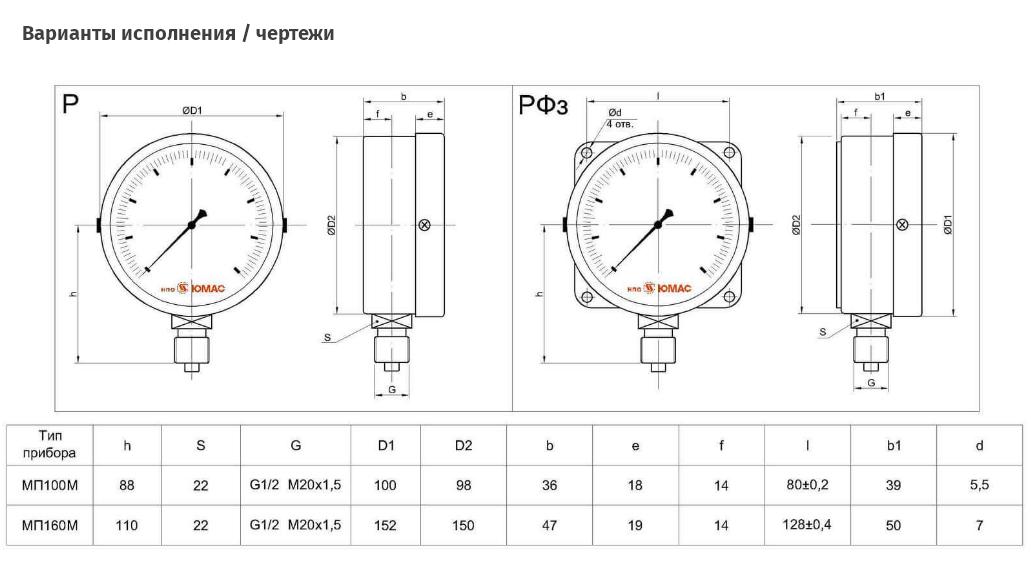

Исполнение корпус-штуцер	радиальное, радиальное с задним фланцем
Штуцер	латунь, М20х1,5 (по умолчанию), G1/2 - SW22 - □22
Измерительный элемент	медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	латунь
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь, окрашенная в чёрный цвет
Стекло	техническое
Обечайка	сталь, окрашенная в чёрный цвет крепление винтами
Степень защиты	IP40
Климатическое исполнение	У2 по ГОСТ 15150-69
Температура окружающей среды	-50... +60 °С
Температура измеряемой среды	до +150 °С
Виброзащищённость	группа L3 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	Ø 100 - 0,36 Ø 160 - 0,68
Опции	• заводской номер • пломбировка корпуса • технологическая черта • специальная шкала (температурная для фреонов) • внутренний демпфер (юза) • Задний фланец - РФз
