Манометры коррозионностойкие МП63НН, МВП63НН, ВП63НН. (ТМ-321)

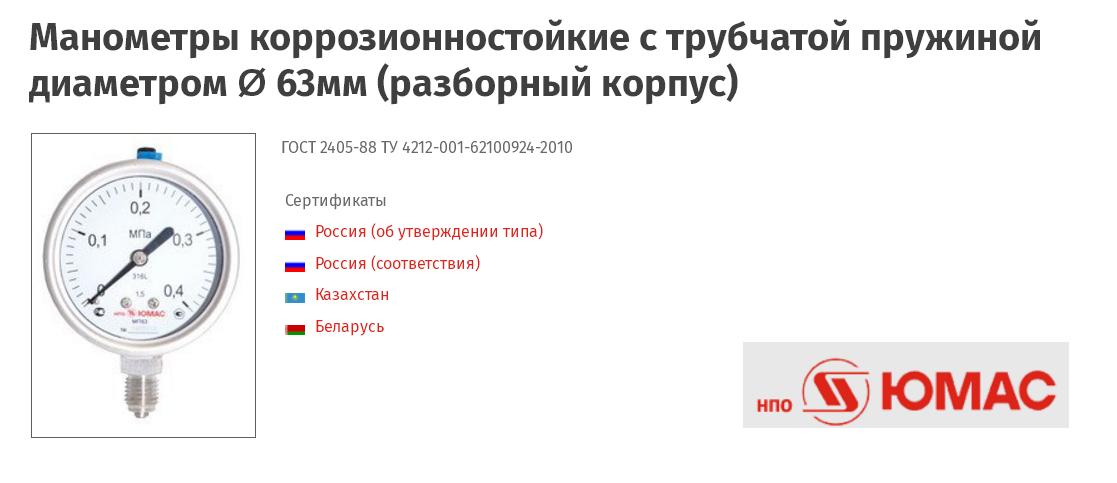

Манометры коррозионностойкие с трубчатой пружиной диаметром Ø 63мм МП63НН, МВП63НН, ВП63НН. (ТМ-321)

Назначение манометров МП63НН, МВП63НН, ВП63НН. (ТМ-321)

Данные коррозионностойкие манометры исполняются в разборном корпусе. Их конструкция подразумевает заполнение внутренней полости жидкостью для эксплуатации в условиях высокой тряски и пульсаций. Благодаря этому возможна их установка и использование в промышленных, энергетических и жилищно-коммунальных системах. С помощью коррозионностойких манометров измеряется вакуумное и избыточное давление в химически активных жидких и газообразных средах.

Технические характеристики манометра

Диаметр корпуса,мм	63
Класс точности	1,5, 60-100МПа - 2,5
Диапазон измерения, МПа	• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы

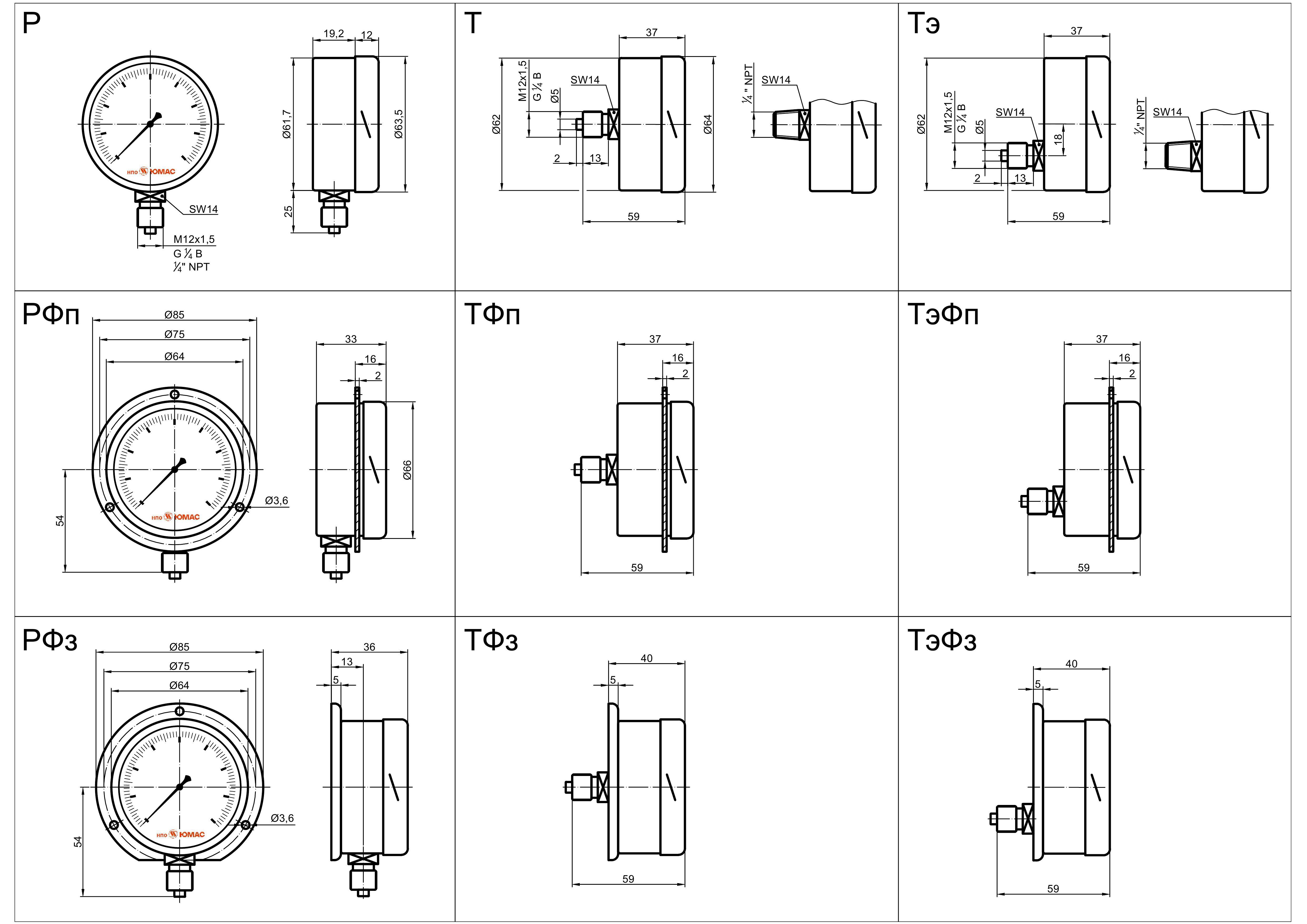

Исполнение корпус-штуцер	МП63НН - радиальное МП63НН/РФп - радиальное с передним фланцем МП63НН/РФз - радиальное с задним фланцем МП63НН/РСк - радиальное со скобой МП63НН/Т - торцевое МП63НН/ТФп - торцевое с передним фланцем МП63НН/ТФз - торцевое с задним фланцем МП63НН/ТСк - торцевое со скобой МП63НН/Тэ - эксцентрично-торцевое МП63НН/ТэФп - эксцентрично-торцевое с передним фланцем МП63НН/ТэФз - эксцентрично-торцевое с задним фланцем МП63НН/ТэСк - эксцентрично-торцевое со скобой
Штуцер	сталь нержавеющая, М12х1,5 (по умолчанию), G1/4, G1/8, 1/4NPT, 1/8NPT - SW14 - □14
Измерительный элемент	сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	сталь нержавеющая
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая
Стекло	пластик
Обечайка	сталь нержавеющая, байонет (резьба)
Степень защиты	IP65
Наполнение	глицерин - Ву, силикон - ВуСл
Климатическое исполнение	У2 по ГОСТ 15150-69
Температура окружающей среды	без наполнения: -50... +60 °С наполнение (глицерин): -40... +60 °С наполнение (силикон): -60... +60 °С
Температура измеряемой среды	без наполнения - до +200 °С с наполнением - до +200 °С
Виброзащищённость	группа L3 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	0,145
Опции	• индивидуальный номер (по умолчанию) • технологическая черта • специальная шкала (температурная для фреонов и аммиака) • внутренний демпфер (юза) • кислородное исполнение - О2
