Манометры коррозионностойкие МП50НЛН, МП40НЛН

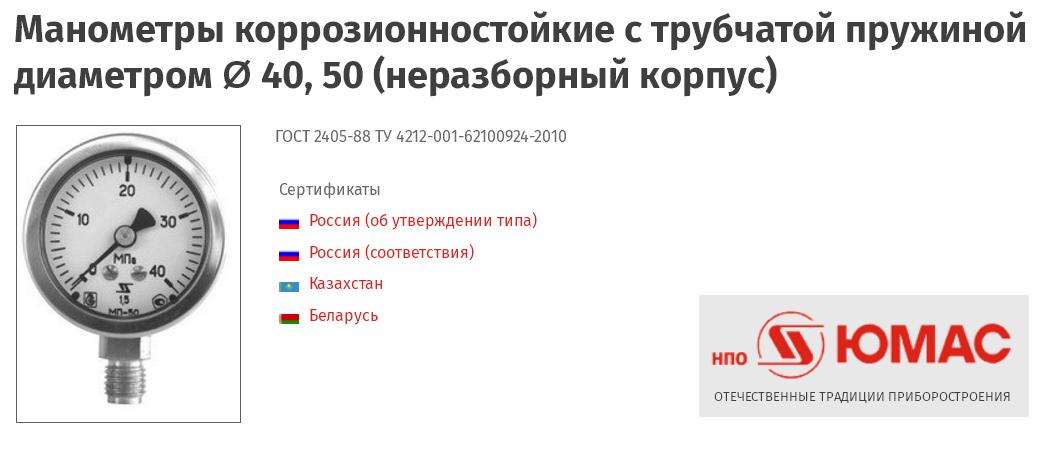

Манометры коррозионностойкие с трубчатой пружиной 40, 50 мм МП50НЛН, МП40НЛН

Назначение манометров МП50НЛН, МП40НЛН

Коррозионностойкие манометры представляют собой механические измерительные приборы с трубчатой пружиной в неразборном корпусе, используемые для определения давления (избыточного и вакуумного) в системах с жидкой или газообразной агрессивной средой. За счет возможности гидрозаполнения внутренней полости они могут устанавливаться в местах с сильной вибрацией или пульсацией. Основные сферы применения: промышленное производство, энергетика и т. д.

Диаметр корпуса,мм	40, 50
Класс точности	Ø 40, 50 - 2,5, по заказу 1,5
Диапазон измерения, МПа	• МП - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы
Исполнение корпус-штуцер	МП40 (50) НЛ - радиальное МП40 (50) НЛ/Т - торцевое МП50 НЛ/ТФп - торцевое с передним фланцем МП50 НЛ/ТСк - торцевое со скобой
Штуцер	сталь нержавеющая, М10х1 (по умолчанию для ∅ 40мм), М12х1,5 (по умолчанию для ∅ 50 ), G1/4, М10х1,0, G1/8, 1/4NPT, 1/8NPT - SW14 - □14
Измерительный элемент	сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	сталь нержавеющая
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая
Стекло	пластик
Обечайка	сталь нержавеющая, завальцовка
Степень защиты	IP65
Наполнение	глицерин - Ву силикон - ВуСл
Климатическое исполнение	У2 по ГОСТ 15150-69
Температура окружающей среды	без наполнения: -50... +60 °С наполнение (глицерин): -40... +60 °С наполнение (силикон): -60... +60 °С
Температура измеряемой среды	до +200 °С
Виброзащищённость	группа L3 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	0,096
Опции	• заводской номер • технологическая черта • внутренний демпфер (юза) • кислородное исполнение - О2
