Манометры нержав МП100НН, МВП100НН, ВП100НН, МП160НН. (ДМ8008-Ву Кс)

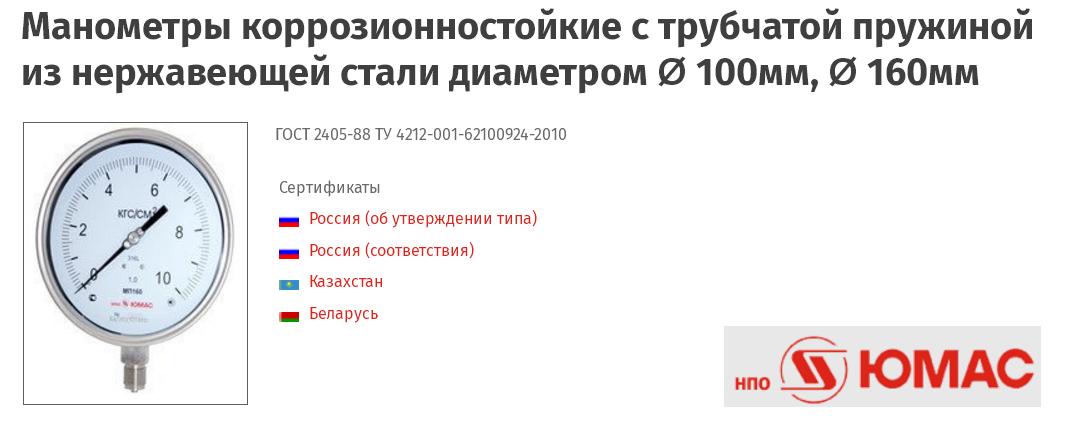

Манометры коррозионностойкие с трубчатой пружиной из нержавеющей стали диаметром Ø 100мм, Ø 160мм МП100НН, МВП100НН, ВП100НН, МП160НН. (ДМ8008-Ву Кс)

Назначение манометров МП100НН, МВП100НН, ВП100НН, МП160НН. (ДМ8008-Ву Кс)

Данные коррозионностойкие манометры исполняются в разборном корпусе. Их конструкция подразумевает заполнение внутренней полости жидкостью для эксплуатации в условиях высокой тряски и пульсаций. Благодаря этому возможна их установка и использование в промышленных, энергетических и жилищно-коммунальных системах. С помощью коррозионностойких манометров измеряется вакуумное и избыточное давление в химически активных жидких и газообразных средах.



Коррозионностойкие манометры предназначены для контроля избыточного и/или вакуумметрического давления агрессивных жидких и газообразных некристаллизующихся сред, неагрессивных к нержавеющей стали. Наполнение корпуса (глицерином – Ву, силиконом – ВуСл) позволяет использовать прибор при повышенных вибрациях и пульсациях.
Корпус из нержавеющей стали, циферблат из алюминиевого сплава (белого цвета), черная шкала, многослойное безопасное стекло.

Технические характеристики манометра МП100НН, МВП100НН, ВП100НН, МП160НН. (ДМ8008-Ву Кс)

Диаметр корпуса,мм	100, 160
Класс точности	1,0
Диапазон измерения, МПа	• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 130% шкалы

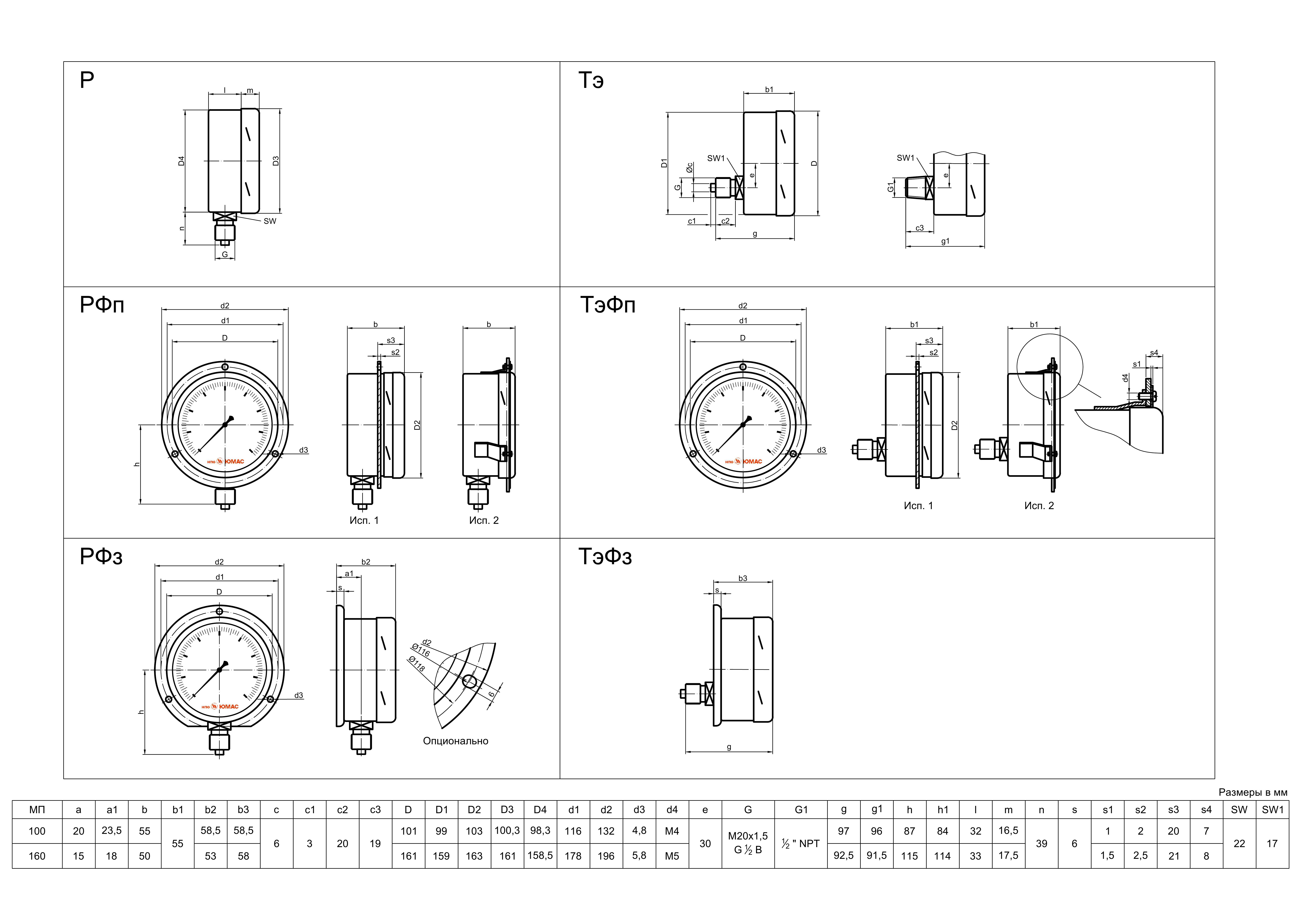

Исполнение корпус-штуцер	МП100 (160)НН - радиальное МП100 (160)НН/РФп - радиальное с передним фланцем МП100 (160)НН/РФз - радиальное с задним фланцем МП100 (160)НН/РСк - радиальное со скобой МП100 (160)НН/Тэ - эксцентрично-торцевое МП100 (160)НН/ТэФп - эксцентрично-торцевое с передним фланцем МП100 (160)НН/ТэФз - эксцентрично-торцевое с задним фланцем МП100 (160)НН/ТэСк - эксцентрично-торцевое со скобой
Штуцер	сталь нержавеющая, (внутренний демпфер (юза)) , М20х1,5 (по умолчанию), G1/2, 1/2NPT - SW22 - □22
Измерительный элемент	сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	сталь нержавеющая
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая
Стекло	многослойное безопасное (safety glass)
Обечайка	сталь нержавеющая, байонет (резьба)
Стрелка	с корректором нуля
Степень защиты	IP65
Наполнение	глицерин - Ву, силикон ВуСл
Климатическое исполнение	УХЛ1 по ГОСТ 15150-69
Температура окружающей среды	без наполнения: -60... +60 °С наполнение (глицерин): -40... +60 °С наполнение (силикон): -60... +60 °С
Температура измеряемой среды	без наполнения - до +200 °С с наполнением (глицерин): до +100 °С с наполнением (силикон): до +200 °С
Виброзащищённость	группа L3 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	Ø 100 - 0,50 Ø 160 - 0,97
Опции	• заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • специальная шкала (температурная для фреонов и аммиака) • стрелка минимального и/или максимального давления (с/без ябедника) (?) • кислородное исполнение - О2 • исполнение для Тизм= +300С (У2, IP54)
