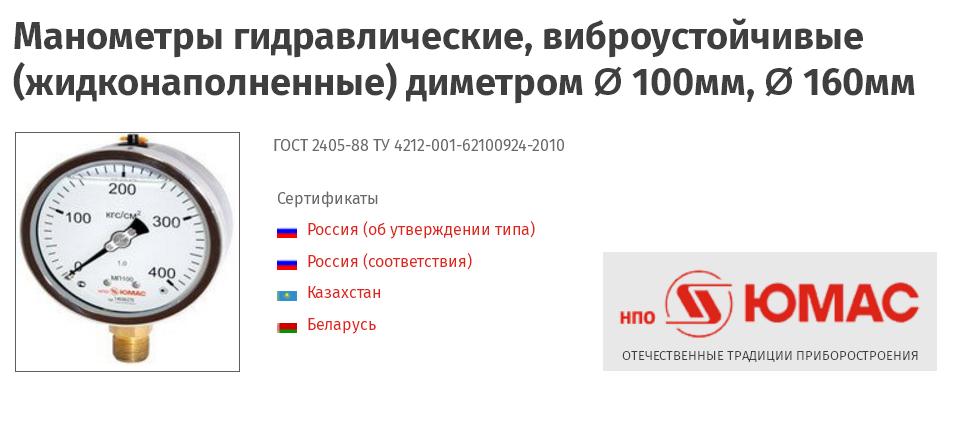

Манометры МП100НЛ, ВП100НЛ, МВП160НЛ (ДМ8008-Ву, ДВ8008-Ву, ДА8008-Ву)

Манометры гидравлич, виброустойч, жидконаполн 100,160 мм МП100НЛ, ВП100НЛ, МВП160НЛ (ДМ8008-Ву, ДВ8008-Ву, ДА8008-Ву)

Назначение манометров МП100НЛ, ВП160НЛ, МВП63НЛ (ДМ8008-Ву, ДВ8008-Ву, ДА8008-Ву)

Жидконаполненные манометры и вакуумметры – это механические приборы для измерения давления в системах подачи неагрессивных газообразных и жидких сред. Особенность конструкции этих приборов заключается в заполнении внутренней полости жидкостью для повышения устойчивости к воздействию вибрации. Благодаря этому такие манометры применяются на промышленных предприятиях, в энергетических комплексах, а также системах бытового снабжения.

Диаметр корпуса,мм	100, 160
Класс точности	1,0
Диапазон измерения, МПа	• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы
Исполнение корпус-штуцер	МП100 (160)Н - радиальное МП100 (160)Н/РФп - радиальное с передним фланцем МП100 (160)Н/РФз - радиальное с задним фланцем МП100 (160)Н/РСк - радиальное со скобой МП100 (160)Н/Тэ - эксцентрично-торцевое МП100 (160)Н/ТэФп - эксцентрично-торцевое с передним фланцем МП100 (160)Н/ТэФз - эксцентрично-торцевое с задним фланцем МП100 (160)Н/ТэСк - эксцентрично-торцевое со скобой
Штуцер	М20х1,5 (по умолчанию), G1/2 - SW22 - □22
Измерительный элемент	медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	латунь
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая
Стекло	многослойное безопасное (safety glass)
Обечайка	сталь нержавеющая, байонет (резьба)
Степень защиты	IP65
Наполнение	глицерин - Ву, силикон - ВуСл
Климатическое исполнение	У1 по ГОСТ 15150-69
Температура окружающей среды	без наполнения: -50... +60 °С наполнение (глицерин): -40... +60 °С наполнение (силикон): -60... +60 °С
Температура измеряемой среды	до +120 °С
Виброзащищённость	группа V4 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	Ø 100 - 0,35 Ø 160 - 0,95
Опции	• заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • специальная шкала (температурная для фреонов) • внутренний демпфер (юза) • стрелка минимального и/или максимального давления (с/без ябедника) • кислородное исполнение - О2
