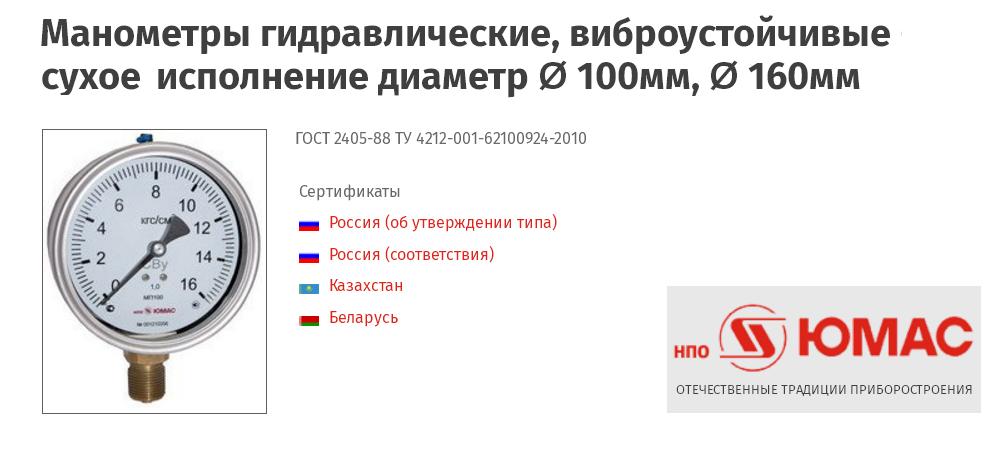

Манометры МП100Н-СВу,МП160Н-СВу

Манометры гидравлические, виброустойчивые, сухое исполнение 100, 160мм МП100Н-СВу,МП160Н-СВу

Назначение манометров МП100Н-СВу,МП160Н-СВу

Данные механические измерительные приборы рассчитаны на применение в условиях повышенных пульсации измеряемой среды и внешних вибраций. Сфера эксплуатации таких показывающих манометров включает промышленные, энергетические комплексы и ЖКХ. С помощью представленных устройств производится измерение избыточного и вакуумного давлений в некристаллизующихся жидкостях и газообразных неагрессивных средах. Конструкция модели не предполагает заполнения внутренней полости прибора жидкостью.

Диаметр корпуса,мм	100, 160
Класс точности	1,0
Диапазон измерения, МПа	• МП - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы
Исполнение корпус-штуцер	МП100 (160)Н - радиальное МП100 (160)Н/РФп - радиальное с передним фланцем МП100 (160)Н/РФз - радиальное с задним фланцем
Штуцер	М20х1,5 (по умолчанию), G1/2 - SW22 - □22
Измерительный элемент	медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	латунь
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая
Стекло	техническое
Обечайка	сталь нержавеющая, байонет (резьба)
Степень защиты	IP65
Наполнение	не требуется
Климатическое исполнение	У1 по ГОСТ 15150-69
Температура окружающей среды	-50... +60 °С
Температура измеряемой среды	до +120 °С
Виброзащищённость	группа V4 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	Ø 100 - 0,596 Ø 160 - 0,994
Опции	• заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • специальная шкала (температурная для фреонов) • внутренний демпфер (юза) • стрелка минимального и/или максимального давления (с/без ябедника) • кислородное исполнение - О2
