Манометры фреоновые 100мм, 160мм

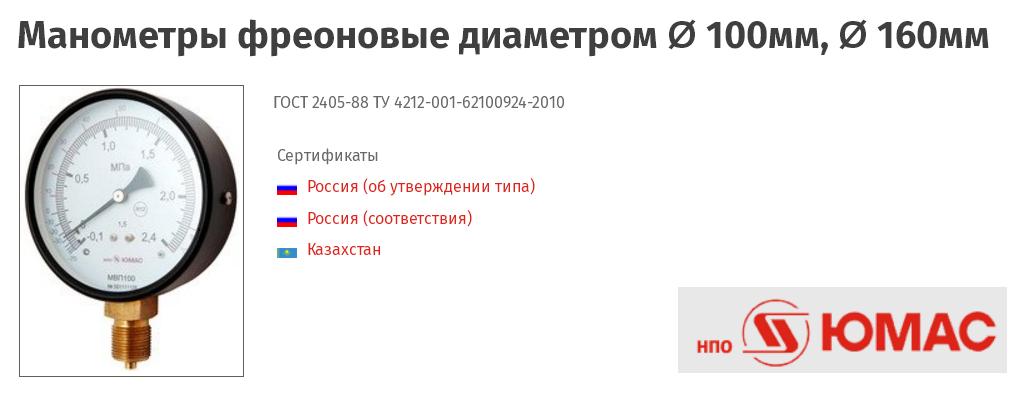

Манометры фреоновые диаметром Ø 100мм, Ø 160мм

Назначение фреоновых манометров

Фреоновые манометры разработаны для измерения вакуумметрического и избыточного давления хладагентов марок R12, R22, R502. Представленные приборы относятся к механическим приборам и применяются для установки на системах охлаждения промышленных холодильных установок. Помимо шкалы измерения давления, на циферблат фреоновых манометров, как правило, нанесена дополнительная шкала со значениями температуры хладагента.
Фреоновые манометры предназначены для контроля избыточного и/или вакуумметрического давления хладагента (R12, R22, R502).



Используются в системах кондиционирования, промышленных холодильниках, работают с насосным оборудованием любых марок. Зависимость давления от температуры разная для хладагентов, поэтому требуется градуировка шкал при переходе на новый теплоноситель.
Корпус из нержавеющей стали или стали, покрытой черной краской. Белый циферблат из алюминиевого сплава с комбинированной шкалой – черной (давление) и синей/красной (температура). Техническое стекло.

Технические характеристики фреоновых манометров

Диаметр корпуса,мм	100
Класс точности	1,5, по заказу 1,0
Диапазон измерения, МПа	• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст.
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы
Исполнение корпус-штуцер	радиальное
Штуцер	латунь, М20х1,5 (по умолчанию), G1/2 - SW22 - □22
Измерительный элемент	медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	латунь
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь, окрашенная в чёрный цвет - IP40 сталь нержавеющая - IP54
Стекло	техническое
Обечайка	сталь, окрашенная в чёрный цвет (крепление винтами) - IP40 сталь нержавеющая, байонет (резьба) - IP54
Степень защиты	корпус: сталь, окрашенная в чёрный цвет - IP40 сталь нержавеющая - IP54
Климатическое исполнение	корпус: сталь, окрашенная в чёрный цвет - У2 по ГОСТ 15150-69 сталь нержавеющая - УХЛ1 по ГОСТ 15150-69
Температура окружающей среды	-40... +60 °С
Температура измеряемой среды	до +60 °С (по заказу до +160 °С)
Виброзащищённость	группа L3 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	корпус: сталь, окрашенная в чёрный цвет - 0,36 сталь нержавеющая - 0,54
Опции	• пломбировка корпуса • технологическая черта • внутренний демпфер • стрелка минимального и/или максимального давления (с/без ябедника) • демпфер • для корпуса из стали нержавеющей исполнения: эксцентрично-осевой - Тэ, со скобой - Ск, фланец передний - Фп фланец задний - Фз
