Манометры для высоких температур +300C

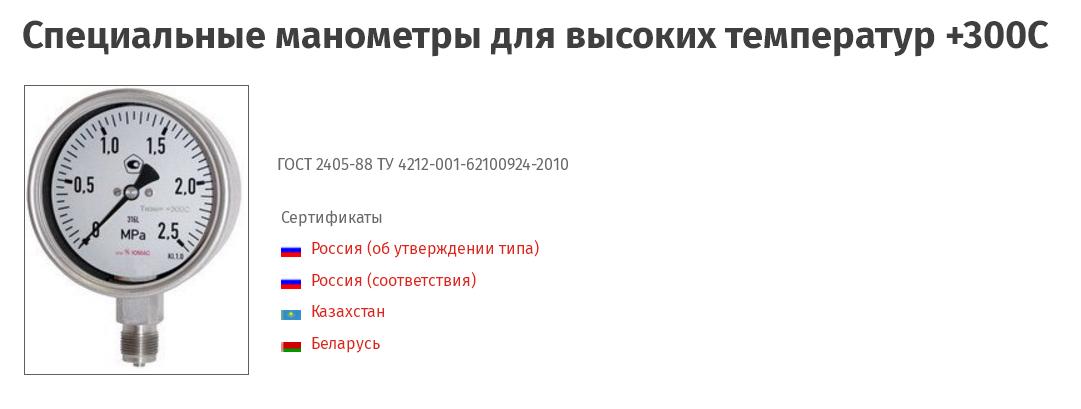

Специальные манометры для высоких температур +300C

Назначение манометров для высоких температур

Механические манометры этой модели используются в условиях повышенной (до +300 °С) температуры, когда применение охлаждающих отводов невозможно. Такие устройства предназначены для определения показаний давления (избыточного и разряженного) в системах с химически активной некристаллизующейся жидкостью или газом. Для повышения долговечности работы манометра в агрессивной и горячей среде его механизм изготавливается из нержавеющей стали, а циферблат защищается многослойным стеклом.

Параметры манометров для высоких температур

Диаметр корпуса,мм	100, 160
Класс точности	1,0
Диапазон измерения, МПа	• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст.
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы
Исполнение корпус-штуцер	радиальное
Штуцер	сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22
Измерительный элемент	сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	сталь нержавеющая
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая
Стекло	многослойное безопасное
Обечайка	сталь нержавеющая
Степень защиты	IP54
Климатическое исполнение	УХЛ1 по ГОСТ 15150-69
Температура окружающей среды	-40... +60 °С
Температура измеряемой среды	до +300 °С
Виброзащищённость	группа L3 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	Ø 100 - 0,35 Ø 160 - 0,95
Опции	• заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • специальная шкала • внутренний демпфер • стрелка минимального и/или максимального давления (с/без ябедника)
