Манометры аммиачные 100мм, 160мм

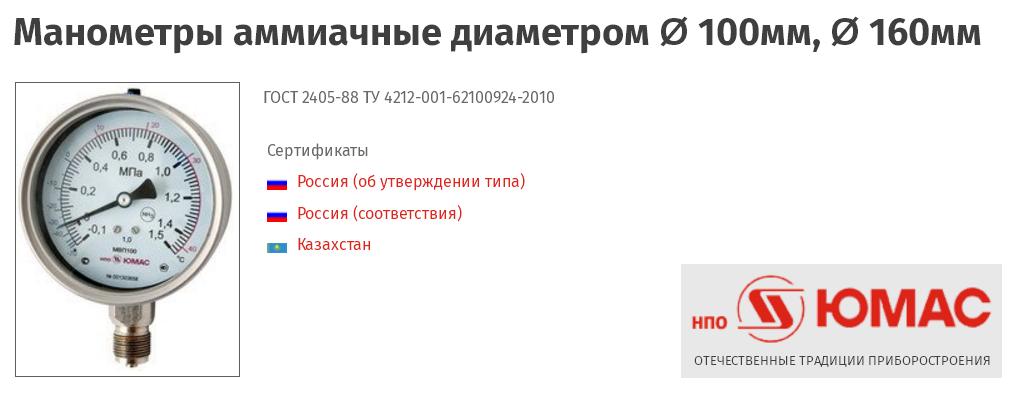

Манометры аммиачные диаметром Ø 100мм, Ø 160мм

Назначение аммиачных манометров

Аммиачные манометры – это особый класс приборов для измерения избыточного и вакуумного давления в системах, наполненных растворами аммиака и другими азотистыми соединениями. Устройства предназначаются для эксплуатации на промышленных предприятиях (в частности, химических) и изготовлены из нержавеющей стали с высокой устойчивостью к коррозии. На циферблате аммиачных манометров, помимо шкалы давления, имеется шкала для определения температуры среды.



Аммиачные манометры используются для контроля избыточного давления аммиаксодержащих сред при температуре потока не выше +200 °С.

Применяются в условиях повышенной вибрации, агрессивной окружающей среды, внешних пульсациях. При высоких динамических нагрузках необходимо заполнение силиконом или глицерином. Дополнительная температурная шкала позволяет измерять параметры жидкого газообразного аммиака и его водного раствора в машинах многоступенчатого сжатия. Приборы используются в машиностроении, энергетике, нефтехимической и горнодобывающей промышленности, теплоснабжении, водоснабжении.

Корпус из нержавеющей стали. Белый циферблат из алюминиевого сплава с комбинированной шкалой – черной (давление) и синей/красной (температура). Многослойное безопасное стекло.

Диаметр корпуса,мм	100, 160
Класс точности	1,0
Диапазон измерения, МПа	• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст.
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы

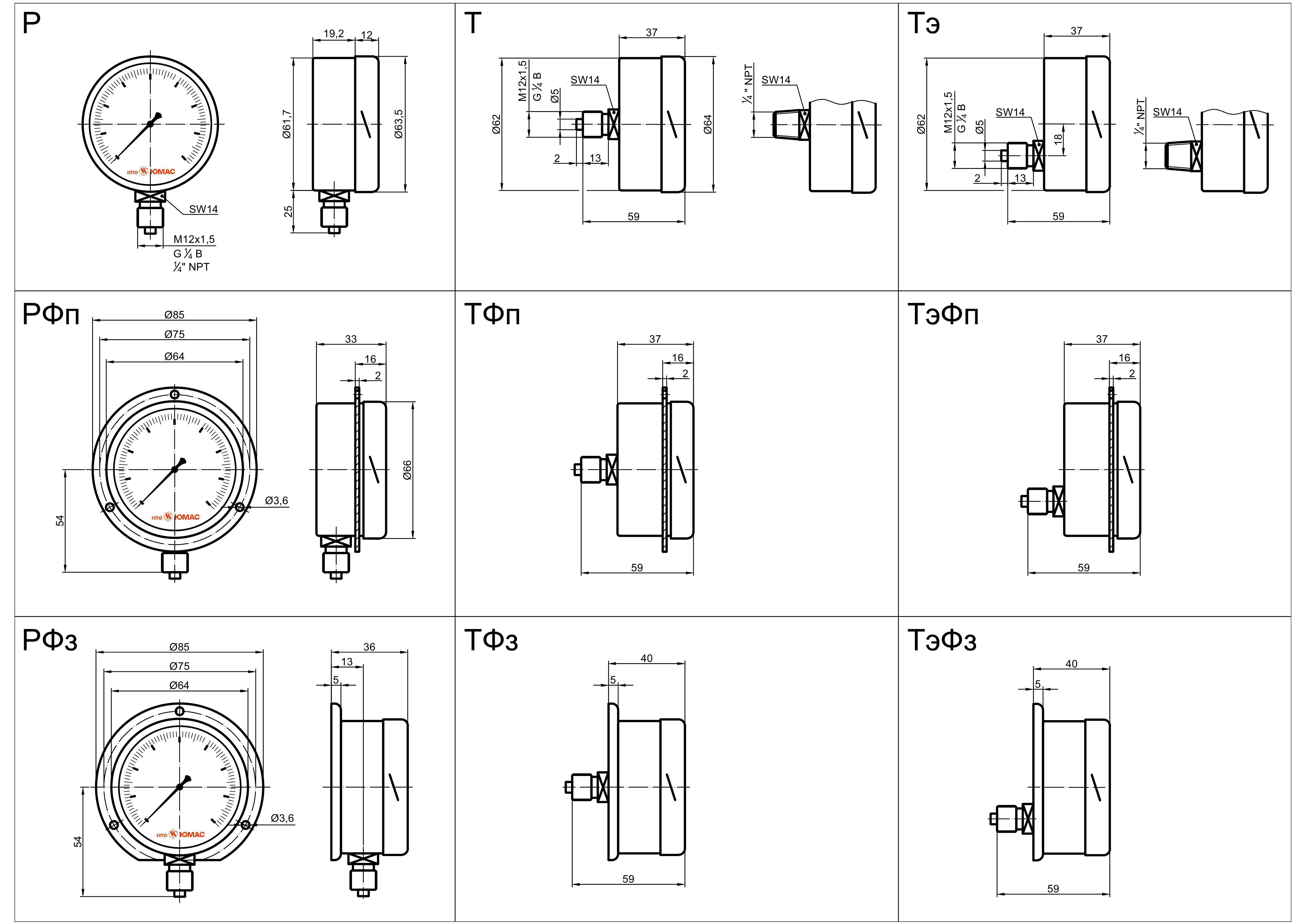

Исполнение корпус-штуцер	МП100 (160)НН - радиальное МП100 (160)НН/РФп - радиальное с передним фланцем МП100 (160)НН/РФз - радиальное с задним фланцем МП100 (160)НН/РСк - радиальное со скобой МП100 (160)НН/Тэ - эксцентрично-осевое МП100 (160)НН/ТэФп - эксцентрично-осевое с передним фланцем МП100 (160)НН/ТэФз - эксцентрично-осевое с задним фланцем МП100 (160)НН/ТэСк - эксцентрично-осевое со скобой
Штуцер	сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22
Измерительный элемент	сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	сталь нержавеющая
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь нержавеющая
Стекло	многослойное безопасное
Обечайка	сталь нержавеющая, байонет (резьба)
Степень защиты	IP54
Климатическое исполнение	УХЛ1 по ГОСТ 15150-69
Температура окружающей среды	-60... +60 °С
Температура измеряемой среды	до +200 °С
Виброзащищённость	группа L3 по ГОСТ 12997-80
Средний срок службы	10 лет
Масса, кг	Ø 100 - 0,495 Ø 160 - 0,96
Опции	• индивидуальный номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер • стрелка минимального и/или максимального давления (с/без ябедника) • стрелка с корректором "0"
