Контроллер уровня Контур-У

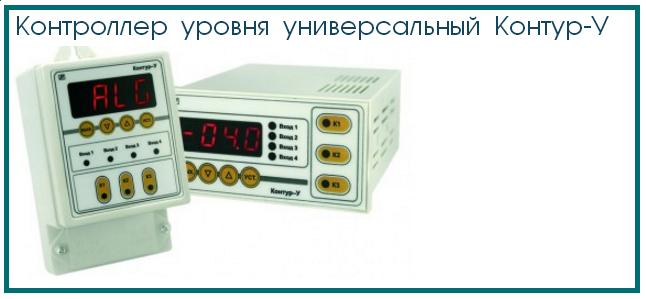

Контроллер уровня универсальный Контур-У

Измерение уровня; автоматическое заполнение или осушение резервуара; измерение уровня в % от степени заполнения резервуара; сигнализация уровня;  управление насосами по выбранному алгоритму.

В контроллер уровня универсальный Контур-У встроены 14 алгоритмов работы, аналогичных САУ-МП, САУ-М6, САУ-М7Е, РОС301, РОС102, ДРУ-ЭПМР. Алгоритмы переключаются кнопками передней панели.

4 входа, 3 выходных реле, диапазон задания временных установок от 1 сек до 99 суток, температура окружающего воздуха от -40 до +55°С, защита входов от высокого напряжения - не менее 230 В переменного тока.

Новый контроллер уровня (уровнемер)  универсальный КОНТУР-У предназначен для:

• автоматического заполнения или осушения резервуара;

• сигнализации уровня;

• измерения уровня;

• измерения уровня в % от степени заполнения резервуара;

• управления насосами по выбранному алгоритму.

Контроллер уровня (уровнемер) Контур-У имеет 14 встроенных алгоритмов работы!

- Поддержание заданного уровня жидких и сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п.;

- Измерение уровня в % от степени заполнения резервуара;

- Управление насосами, пополняющими накопительные или напорные резервуары;

- Управление насосами, подающими воду из скважин, откачивающими ее из различных емкостей и т.п.;

- Управление группой подающих насосов в системах горячего и холодного водоснабжения;

- Один прибор заменяет 14 аналогов. Расширенный диапазон температуры окружающего воздуха от -40 до +55°С.

Необходимый алгоритм задается кнопками на передней панели. Теперь не нужно покупать различные модификаци прибора, не нужно уметь задавать необходимый алгоритм с ПК при помощи специального кабеля. Достаточно просто набрать необходимы код на панели прибора.

Настройка прибора на необходимый уровень электропроводимости жидкости задается с передней панели. Не нужно вскрывать корпус и менять перемычки.

Контроллер (уровнемер) снабжен четырехразрядным светодиодным индикатором, что позволило значительно упростить процедуру программирования и задания уставок.

При использовании с датчиками уровня, имеющими унифицированный токовый выходной сигнал, контроллер может выполнять функции измерения уровня в % от степени заполнения (осушения).

Используемые в контроллере комплектующие изделия позволили расширить температурный диапазон до минус 40°С.

Технические характеристики:

Типы датчиков:

1. Кондуктометрические датчики. Для надежного определения уровня сопротивление жидкости не должно превышать 400 КОм.

2. Механические контакты. Такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа. К этому типу так - же относятся тумблеры.

3. Активные датчики с выходными ключами n–p–n - типа («открытый коллектор»). Датчики этого типа преобразуют происходящие под влиянием внешних факторов изменения соответствующих входных параметров (индуктивности, емкости и т.п.) в скачкообразное изменение проводимости их выходных транзисторных ключей. Питание активных датчиков осуществляется от встроенного в контроллер источника постоянного тока напряжением 12 В или от внешнего блока питания.

4. Датчики с токовым выходом 0…5 мА, 0…20 мА, 4…20 мА. Питание датчиков с токовым выходом осуществляется от встроенного в контроллер источника постоянного тока напряжением 12 В или от внешнего блока питания. При работе с данными датчиками прибор имеет возможность измерения уровня в % от степени заполнения резервуара.

Алгоритмы работы:

1. Алгоритм 01.01 предназначен для автоматизации технологических процессов, связанных с контролем уровня жидкости в различного рода резервуарах. Для контроля уровня жидкости в емкости используется три погружных кондуктометрических датчика – датчик верхнего уровня, датчик среднего уровня, и датчик нижнего уровня.
2. Алгоритм 02.01 предназначен для управления насосом работающим на заполнение емкости, и включения аварийной сигнализации. Для контроля уровня жидкости в емкости используется три погружных кондуктометрических датчика – датчик верхнего уровня, датчик среднего уровня и датчик нижнего уровня. Насос включается при осушении датчика нижнего уровня а выключается только при затоплении датчика среднего уровня. Аварийная сигнализация включается при затоплении датчика верхнего уровня, при этом выполнение алгоритма продолжается. Временные уставки не используются.
3. Алгоритм 02.02 предназначен для управления насосом работающим на заполнение емкости, и включения аварийной сигнализации (аналогичен алгоритму 02.01, за исключением того что датчик среднего уровня не используется). Насос включается при осушении датчика нижнего уровня а выключается при его затоплении. Временные уставки не используются.
4. Алгоритм 03.01 предназначен для управления насосом работающим на осушение емкости, и включения аварийной сигнализации. Для контроля уровня жидкости в емкости используется три погружных кондуктометрических датчика – датчик верхнего уровня, датчик среднего уровня и датчик нижнего уровня. Насос включается при затоплении датчика среднего уровня а выключается только при осушении датчика нижнего уровня. Временные уставки не используются.
5. Алгоритм 03.02 предназначен для управления насосом работающим на осушение емкости, и включения аварийной сигнализации.(аналогичен алгоритму 03.01, за исключением того что датчик среднего уровня не используется). Насос включается при затоплении датчика нижнего уровня а выключается при его осушении. Временные уставки не используются.
6. Алгоритм 04.01 предназначен для управления тремя насосами, каждый из которых независимо поддерживает уровень жидкости в одной из трех емкостей, снабженной датчиком уровня. Контроллер может работать по двум типам логики – наполнение и осушение. Тип логики можно изменить индивидуально для каждого насоса. Задание временных установок.
7. Алгоритм 05.01 предназначен для управления основным и резервным насосом в системах водоснабжения, имеющих в своем составе два насоса, датчик наличия потока и, либо третий насос, либо аварийную сигнализацию. Задание временных установок.
8. Алгоритм 05.02 полностью аналогичен алгоритму 05.01, предназначен для управления основным и резервным насосом в системах водоснабжения, имеющих в своем составе два насоса, датчик наличия потока и аварийную сигнализацию. Отличие состоит в логике работы третьего реле. Реле 3 включается при отказе не обоих насосов, как в алгоритме 05.01, а при отказе любого из двух насосов.
9. Алгоритм 05.03 аналогичен алгоритму 05.01, предназначен для управления основным и резервным насосом в системах водоснабжения, имеющих в своем составе два насоса и датчик наличия потока. Отличие от алгоритма 05.01 состоит в логике работы реле 3. Реле 3 включается каждый раз на заданное время при включении или переключении насосов.
10. Алгоритм 06.01 предназначен для поддержания уровня в емкости по показаниям двух датчиков. Включение насоса происходит при осушении датчика нижнего уровня, а выключение – при затоплении верхнего. Система имеет в своем составе два насоса, работающих на наполнение емкости, которые для обеспечения равномерности износа включаются контроллером по очереди. Контроль работоспособности насосов ведется по датчику наличия потока.
11. Алгоритм 06.02 аналогичен алгоритму 06.01, предназначен для управления основным и резервным насосом в системах водоснабжения, имеющих в своем составе два насоса, датчик наличия потока и аварийную сигнализацию. Отличие состоит том, что насосы работают на осушение расходного бака а не на наполнение как в алгоритме 06.01.Если уровень выше датчика верхнего уровня, включается один из насосов (насос1) и работает до осушения датчика нижнего уровня. В следующий раз при заливании датчика верхнего уровня осушать емкость будет второй насос.
12. Алгоритм 07.01 предназначен для управления тремя насосами, которые работают парами, при этом каждый насос имеет свой датчик наличия потока. Задание временных установок.
13. Алгоритм 07.02 предназначен для управления насосной установкой, содержащей три подающих насоса, которые включаются поочередно и работают на одну общую магистраль, при этом каждый насос имеет свой собственный датчик наличия потока, замыкание контактов которого свидетельствует о нормальной работе насоса.
14. Алгоритм 08.01 предназначен для управления установкой, имеющей в своем составе два насоса, которые работают на осушение емкости. Для контроля уровня жидкости в емкости используется два датчика уровня – датчик нижнего уровня, и датчик верхнего уровня. Для определения исправности насосов используется контрольная емкость.

Соответствие наименований алгоритмов работы контроллера уровня универсального «Контур-У» и алгоритмов работы аналогичных контроллеров
