Контроллер для регулирования температуры в системах отопления с приточной вентиляцией ОВЕН ТРМ33, ТРМ33-Щ4, ТРМ33-Щ7
Назначение
Прибор ОВЕН ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.
ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.
Функциональные возможности терморегулятора ОВЕН ТРМ33
- Поддержание заданной температуры приточного воздуха по ПИД-закону
- Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер
- Работа в различных режимах:
– прогрев калорифера при запуске системы;
– защита системы от превышения температуры обратной воды;
– защита водяного калорифера от замерзания;
– дежурный режим с выключенным вентилятором и закрытыми жалюзи;
– автоматический переход в летний режим. - Регистрация данных на ПК по интерфейсу RS-485 (по заказу)
Контроллер имеет следующие модификации: ТРМ33-Щ4.01, ТРМ33-Щ4.01.RS, ТРМ33-Щ4.03, ТРМ33-Щ4.03.RS, ТРМ33-Щ7.ТС, ТРМ33-Щ7.ТС.RS.
Технические характеристики
Наименование характеристики | Значение |
Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
Потребляемая мощность | не более 6 ВА |
Диапазон контроля температуры | -50... + 199,9°С |
Тип входных ТС | ТСМ, ТСП |
Количество каналов контроля температуры | 3 |
Количество дискретных входов | 3 |
Время цикла опроса датчиков | не более 6 с |
Количество выходных реле | 4 |
Максимальный ток, коммутируемый контактами реле | 1 А при напряжении 220 В 50 Гц (cos j > 0,4) |
Адаптеры, используемые для подключения прибора к RS-232 порту ПК | АС3М для приборов ТРМ33.Х.ХХ.RS |
Адаптер, используемый для подключения прибора к USB порту ПК | АС4 (для приборов ТРМ33-Х.ХХ.RS) |
Габаритные размеры |
Щ4, щитовой | 96?96?145 мм; IP54 |
Щ7, щитовой | 144?169?50,5 мм; IP54 |
Стандартные позиции
Стандартные позиции (цены указаны с НДС)
ТРМ33-Щ4.01 9 960,00 ₽ ЗАКАЗАТЬ
На заказ (цены указаны с НДС)
ТРМ33-Щ7.ТС.RS 11 580,00 ₽ ЗАКАЗАТЬ
ТРМ33-Щ7.ТС 9 960,00 ₽ ЗАКАЗАТЬ
ТРМ33-Щ4.03.RS 11 580,00 ₽ ЗАКАЗАТЬ
ТРМ33-Щ4.01.RS 11 580,00 ₽ ЗАКАЗАТЬ
ТРМ33-Щ4.03 9 960,00 ₽
Тип корпуса
|
Щ4 | Корпус для утопленного щитового монтажа с габаритными размерами 96 ? 96 ? 145 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. |
Щ7 | Корпус для утопленного щитового монтажа с габаритными размерами 144 ? 169 ? 50,5 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. |

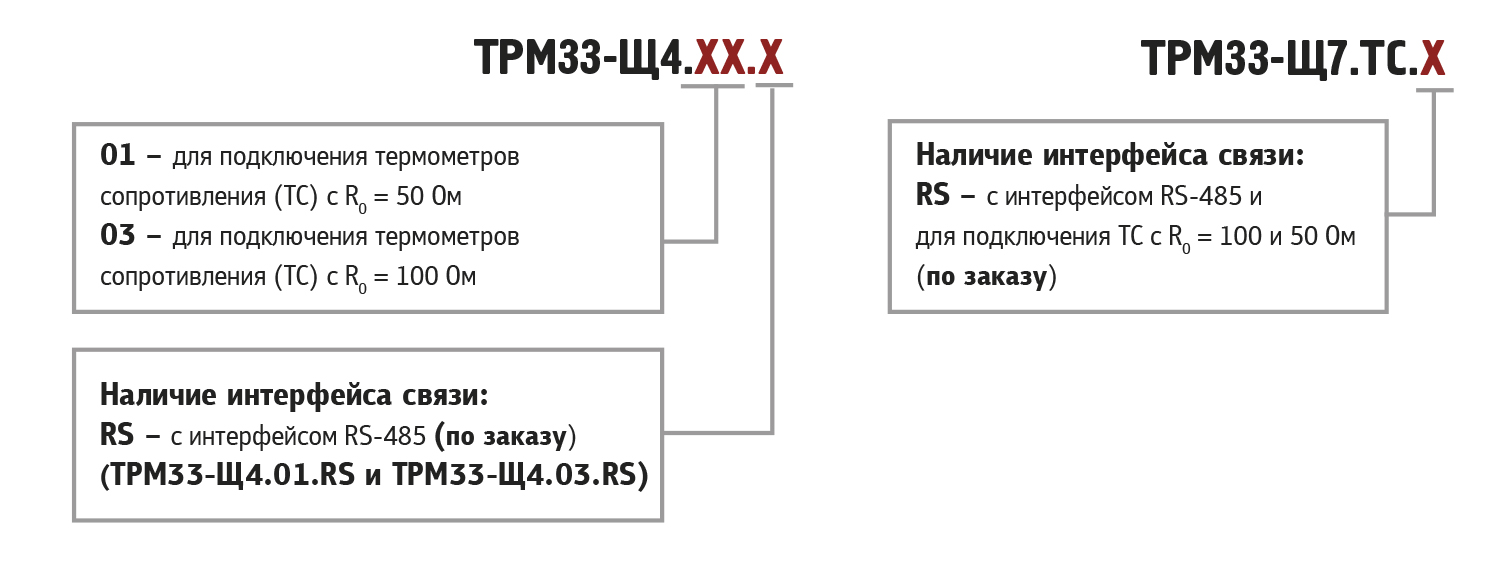

Тип датчиков и наличие интерфейса
|
Корпус Щ4 |
01 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом |
01.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом |
03 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом |
03.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом |
Корпус Щ7 |
ТС | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом |
ТС.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом |
