Программируемый логический контроллер ОВЕН ПЛК63
Назначение логического контроллера ОВЕН ПЛК63
Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.
Области применения контроллера ОВЕН ПЛК63
Основные функциональные возможности
- НАДЕЖНАЯ СРЕДА ПРОГРАММИРОВАНИЯ CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
- ДВУХСТРОЧНЫЙ ЗНАКОСИНТЕЗИРУЮЩИЙ ДИСПЛЕЙ
- УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ДИСКРЕТНЫХ ВЫХОДОВ путем подключения модуля ОВЕН МР1
- ВСТРОЕННЫЕ ИНТЕРФЕЙСЫ RS-485, RS-232
- ВСТРОЕННЫЕ ЧАСЫ реального времени
- ПОДДЕРЖКА ПРОТОКОЛОВ ОВЕН, Modbus RTU, Modbus ASCII, GateWay
- БЕСПЛАТНАЯ БИБЛИОТЕКА ФУНКЦИОНАЛЬНЫХ БЛОКОВ:
– разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и др.;
– стандартные библиотеки CoDeSys. - ВОЗМОЖНОСТЬ РАСШИРЕНИЯ путем подключения модулей ввода/вывода
Поддерживаемые протоколы и применения
|
Протокол | Интерфейс | Применение |
ОВЕН | RS-232 RS-485 | Поддержка модулей ОВЕН МВА8, МВУ8. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д. |
Modbus RTU Modbus ASCII | RS-232 RS-485 | Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами |
GateWay (протокол CoDeSys) | RS-232 | Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys |
Технические характеристики
Центральный процессор | 32x разрядный RISC процессор 18 МГц на базе ядра ARM7 |
Объем оперативной памяти | 64 кбайт |
Объем энергонезависимой памяти | 512 кбайт (Flash-память) |
Время работы часов реального времени после пропадания питания | не менее 3 месяцев |
Конструктивное исполнение | крепление на DIN-рейку |
Дисплей | двухстрочный 16-символьный с подсветкой и русскоязычным меню |
Клавиатура | пленочная, 6 кнопок |
Степень защиты корпуса | IP20 |
Напряжение питания | ~220В 50Гц |
Напряжение встроенного источника | 24 В |
Макс. ток источника питания | 200 мА |
Интерфейсы связи
|
Интерфейсы | RS-485, DEBUG RS-232 (RJ-11) |
Протоколы | ОВЕН, Modbus RTU/ASCII, GateWay (протокол CoDeSys) |
Аналоговые входы
|
Количество универсальных аналоговых входов | 8 |
Типы подключаемых датчиков и сигналов | термосопротивления, термопары, сигналы тока, напряжения, сопротивления |
Дискретные входы
|
Количество дискретных входов | 8 |
Наличие гальванической изоляции дискретных входов | есть, групповая |
Гарантированная рабочая частота | 5 кГц |
Выходы
|
Количество выходных элементов | 6 |
Тип выходного элемента 1 | э/м реле 4 А 220 В |
Возможные типы выходных элементов 2...6 | Р - э/м реле 4 А 220 В И - ЦАП 4...20 мА У - ЦАП 0...10 В (активный) |
Расширение количества дискретных выходов | до 8 (модуль МР1 по внутренней шине) |
Технические характеристики
Центральный процессор | 32x разрядный RISC процессор 18 МГц на базе ядра ARM7 |
Объем оперативной памяти | 64 кбайт |
Объем энергонезависимой памяти | 512 кбайт (Flash-память) |
Время работы часов реального времени после пропадания питания | не менее 3 месяцев |
Конструктивное исполнение | крепление на DIN-рейку |
Дисплей | двухстрочный 16-символьный с подсветкой и русскоязычным меню |
Клавиатура | пленочная, 6 кнопок |
Степень защиты корпуса | IP20 |
Напряжение питания | ~220В 50Гц |
Напряжение встроенного источника | 24 В |
Макс. ток источника питания | 200 мА |
Интерфейсы связи
|
Интерфейсы | RS-485, DEBUG RS-232 (RJ-11) |
Протоколы | ОВЕН, Modbus RTU/ASCII, GateWay (протокол CoDeSys) |
Аналоговые входы
|
Количество универсальных аналоговых входов | 8 |
Типы подключаемых датчиков и сигналов | термосопротивления, термопары, сигналы тока, напряжения, сопротивления |
Дискретные входы
|
Количество дискретных входов | 8 |
Наличие гальванической изоляции дискретных входов | есть, групповая |
Гарантированная рабочая частота | 5 кГц |
Выходы
|
Количество выходных элементов | 6 |
Тип выходного элемента 1 | э/м реле 4 А 220 В |
Возможные типы выходных элементов 2...6 | Р - э/м реле 4 А 220 В И - ЦАП 4...20 мА У - ЦАП 0...10 В (активный) |
Расширение количества дискретных выходов | до 8 (модуль МР1 по внутренней шине) |

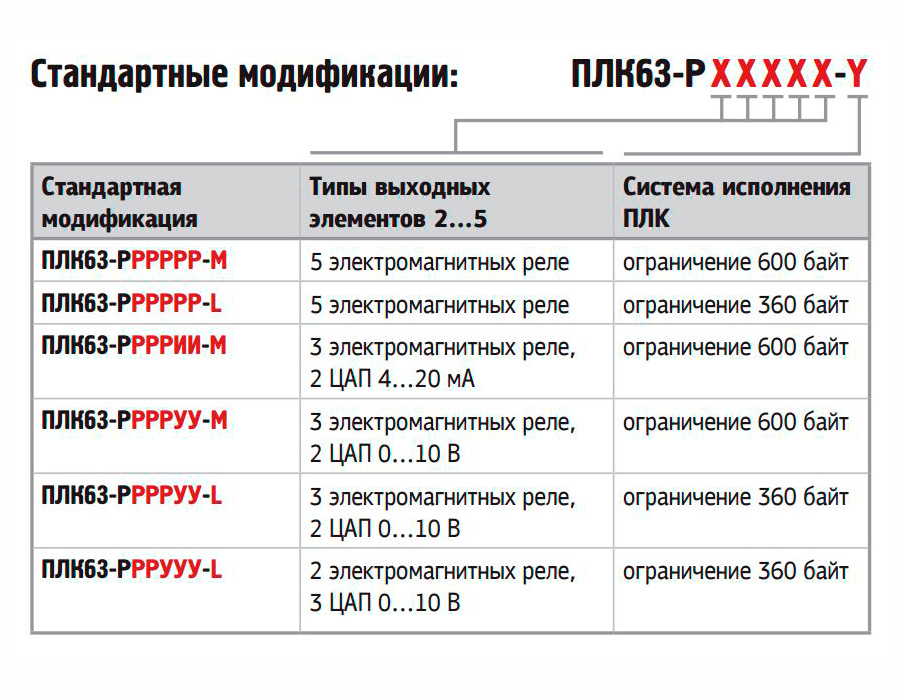

Стандартные позиции
Стандартные позиции (цены указаны с НДС)
ПЛК63-РРРРРР-L 13 800,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРРР-М 14 880,00 ₽ ЗАКАЗАТЬ
На заказ (цены указаны с НДС)
ПЛК63-РРРИУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРТТ-L 12 600,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРУУУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРКК-L 12 600,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРККИУ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РИИИУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРСИУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРККСС-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРКККК-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РССССУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРИИ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРКК-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРКККК-L 12 600,00 ₽ ЗАКАЗАТЬ
ПЛК63-РИУССС-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРССС-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРИУ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РТТТТТ-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРККСС-L 12 600,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРИИ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРУИИ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРРИ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РКККИИ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРУИИ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРУУУ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРУУУИ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРККТТ-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РТТУУУ-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРРИ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРРТ-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РККККК-L 12 600,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРУУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРИИИ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРККУУ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РУИИИИ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРУУ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРРТ-L 12 600,00 ₽ ЗАКАЗАТЬ
ПЛК63-РКККУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РККККК-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРИИИ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РУУУУУ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРСССС-L 12 600,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРРУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРСУУ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРИИИИ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРИИИИ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРСССТ-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРККК-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РИИИИИ-L 14 760,00 ₽ ЗАКАЗАТЬ
ПЛК63-РУУУУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РИУУУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРСС-L 12 600,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРИИУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРТТТТ-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРИУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРККУУ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РИИИИИ-М 15 660,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРРРТТ-М 13 680,00 ₽ ЗАКАЗАТЬ
ПЛК63-РРСССС-М 13 680,00 ₽ ЗАКАЗАТЬ
