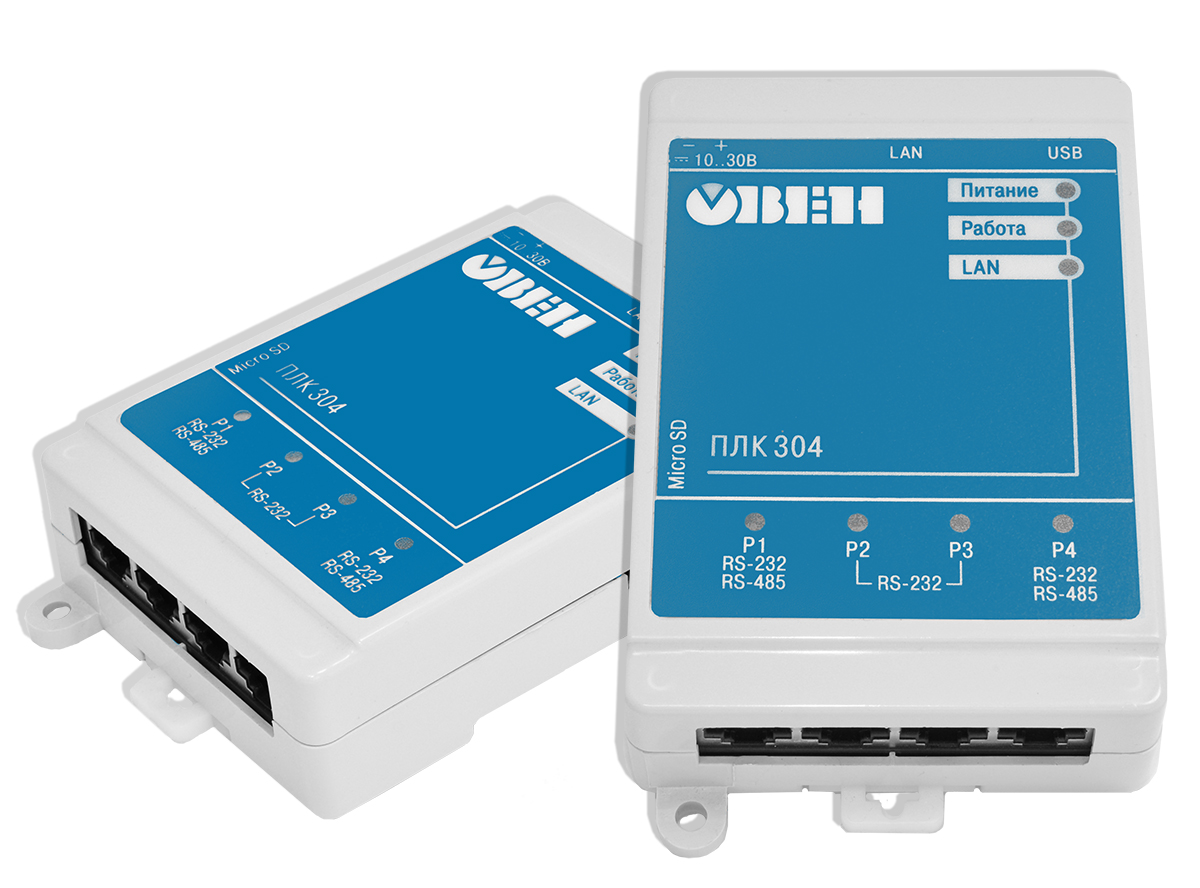

Программируемый логический контроллер ОВЕН ПЛК304, ПЛК304-24
Отличительные особенности
- Встроенная ОС
- 1 порт Ethernet
- 1 универсальный последовательный порт RS-232/RS-485 и 3 порта RS-232, для подключения различного оборудования
- Наличие 2-х USB портов для подключения внешних накопителей информации
- Наличиет встроенного карт-ридера для подключения SD-карт, объемом до 2-х Гб
- Наличие встроенных часов реального времени
- Возможность использования 2-х сред программирования контроллеров для создания проектов таких как CoDeSys 3 и ISagraf 5
- Возможность встраивания в вертикально интегрированные SCADA и softlogic системы с (например MasterSCADA, Энтек, Каскад, Круг2000, и др)

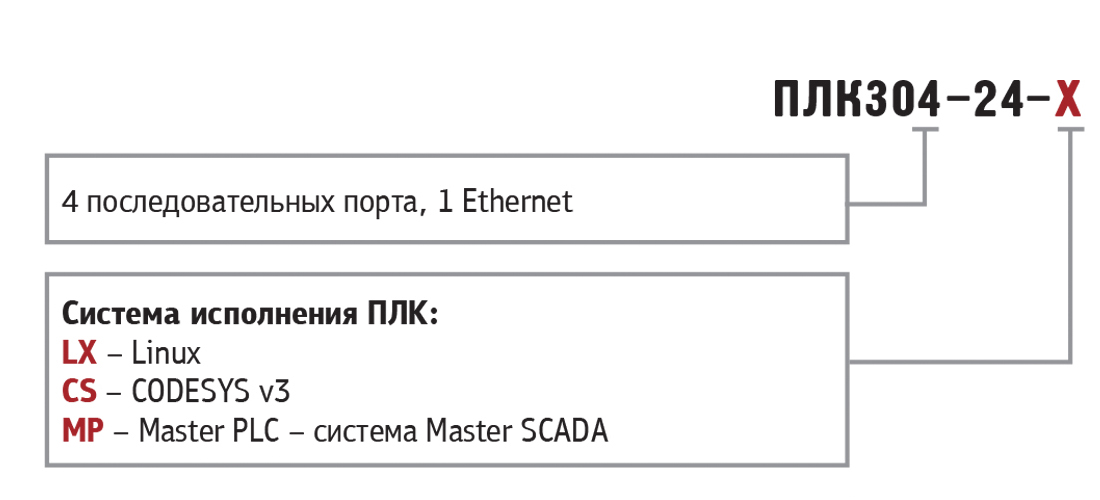

Контроллер имеет следующие модификации: ПЛК304-24-LX, ПЛК304-24-CS, ПЛК304-24-MP
Вычислительные ресурсы
- В контроллере заложены мощные вычислительные ресурсы на основе встроенной ОС
- Высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel
- Большой объем оперативной памяти – 64МБ
- Большой объем энергонезависимой памяти – Flash, 16МБ
Преимущества контроллеров ОВЕН ПЛК 304
- Контроллеры имеют открытую архитектуру на основе ОС, что облегчает их встраивание в вертикально интегрированные среды разработки
- Контроллеры имеют мощные аппаратные ресурсы: быстродействующий процессор и большой объем оперативной(SDRAM) и энергонезависимой(Flash) памяти
- Наличие портов USB-host позволяет подключать к контроллерам различные устройства:
– для организации связи с внешним оборудованием (gsm/gprs- модемы, wifi-шлюзы);
– для подключения внешних накопителей данных (usb-flash). - Наличие встроенного кард-ридера позволяет расширять энергонезависимую(flash) память контроллера до 2 ГБ
- увеличенное количество последовательных интерфейсов, позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой разных интерфейсов/протоколов связи
- Встроенные часы реального времени
- Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
- Возможность программирования контроллеров в 2-х, наиболее распространенных средах программирования контроллеров: Codesys 3.x и Isagraf 5
- Возможность программирования контроллеров из SCADA-систем с встроенным softlogic пакетом
- Набор готовых программных модулей, предоставляемых бесплатно
Технические характеристики
Общие характеристики
|
Конструктивное исполнение | унифицированный корпус для крепления на DIN-рейку |
Степень защиты корпуса | IP20 |
Напряжение питания | =10...30 В (номин. =24 В) |
Потребляемая мощность | 4 Вт |
Индикация передней панели | светодиодная индикация питания, состояния приема/передачи Ethernet и последовательных портов. |
Ресурсы
|
Центральный процессор | 32-x разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel SAM9200) |
Объем оперативной памяти | 64 Мбайт |
Объем энергонезависимой | 16 Мбайт |
Дискретные входы
|
Количество дискретных входов | Нет |
Гальваническая изоляция дискретных входов | - |
Максимальная частота сигнала, подаваемого на дискретный вход | - |
Аналоговые входы
|
Количество аналоговых входов | нет |
Предел основной приведенной погрешности | - |
Типы поддерживаемых датчиков и входных сигналов | - |
Разрядность ЦАП | - |
Минимальное время опроса всех аналоговых входов | - |
Дискретные выходы
|
Количество и тип дискретных выходов | Нет |
Гальваническая развязка дискретных выходов | - |
Аналоговые выходы
|
Количество аналоговых выходов | нет |
Тип выходного сигнала | - |
Разрядность ЦАП | - |
Наличие встроенного источника питания | - |
Интерфейсы связи
|
Интерфейсы | Ethernet 10/100 Мbps 3 x RS232 1 x RS232/RS485 |
Порты
|
2 x USB-Host 1 x SD карт ридер |
