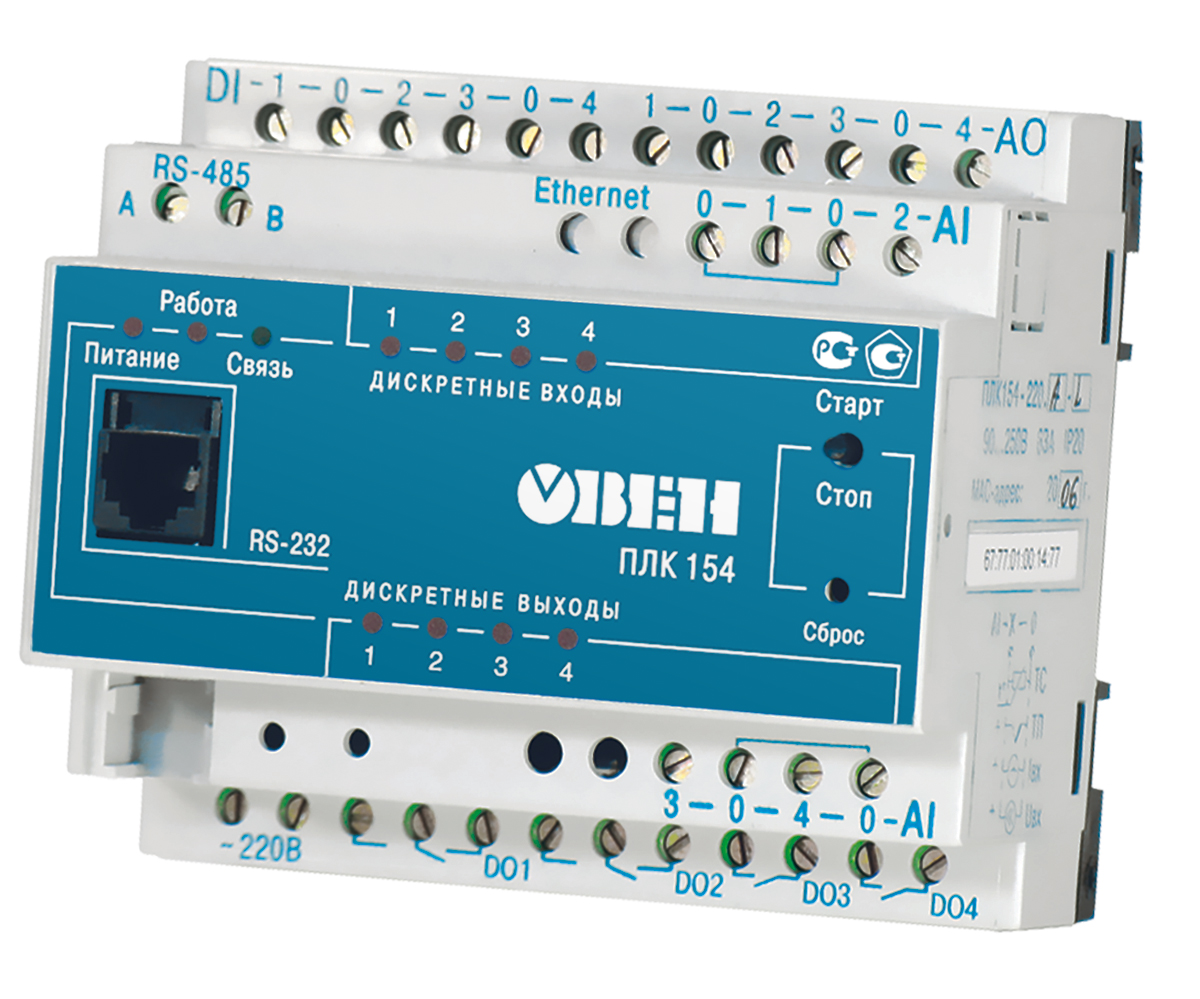

Контроллер ПЛК 154

Конструктивное исполнение

Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм

Степень защиты корпуса

IР20

Напряжение питания:

ПЛК154-24

ПЛК154-220

18... 29 В постоянного тока (номинальное напряжение 24 В)

90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц

Потребляемая мощность

6 Вт

Индикация передней панели

1 индикатор питания

6 индикаторов  состояний дискретных входов

4 индикатора состояний выходов

1 индикатор наличия связи с CoDeSys

1 индикатор работы программы пользователя

Центральный процессор

32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9

Объем оперативной памяти

8 МВ

Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов

4 МВ*

Размер Retain-памяти

4 кВ**

Время выполнения цикла ПЛК

Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Количество дискретных входов

6

Гальваническая изоляция дискретных входов

есть, групповая

Электрическая прочность изоляции дискретных входов

1,5 кВ

Максимальная частота сигнала, подаваемого на дискретный вход

1 кГц при программной обработке

10 кГц при применении аппаратного счетчика и обработчика энкодера

Количество дискретных выходов

4 э/м реле

Характеристики дискретных выходов

Ток коммутации до 2 А при напряжении не более 220 В 50  Гц и cos j > 0,4

Гальваническая изоляция дискретных выходов

есть, индивидуальная

Электрическая прочность изоляции дискретных выходов

1,5 кВ

Количество аналоговых входов

4

Типы поддерживаемых унифицированных входных сигналов

Напряжение 0...1 В, 0...10 В, -50...+50 мВ

Ток 0...5 мА, 0(4)...20 мА

Сопротивление 0...5 кОм

Типы поддерживаемых датчиков

Термосопротивления:

ТСМ50М, ТСП50П, ТСМ100М, ТСП100П,

ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н,

ТСП1000П, ТСН1000Н

Термопары:

ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S),

ТПП (R), ТПР (В), ТВР (А-1), ТВР (А-2)

Разрядность встроенного АЦП

16 бит

Внутреннее сопротивление аналогового входа:

в режиме измерения тока

в режиме измерения напряжения 0...10 В

50 Ом

Около 10 кОм

Время опроса одного аналогового входа

0,5 с

Предел основной приведенной погрешности измерения аналоговыми входами

0,5 %

Гальваническая изоляция аналоговых входов

отсутствует

Количество аналоговых выходов

2

Разрядность ЦАП

10 бит

Тип выходного сигнала

ПЛК 154-И

ПЛК 154-У

ПЛК 154-А

Ток 4...20 мА

Напряжение 0...10 В

Ток 4...20 мА или напряжение 0...10 В

Питание аналоговых выходов

встроенное, общее на все выходы

Гальваническая изоляция аналоговых выходов

есть, групповая

Электрическая прочность изоляции аналоговых выходов

1,5 кВ

Интерфейсы

Ethernet 100 Base-T

RS-232

RS-485

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

ОВЕН

ModBus-RTU, ModBus-ASCII

DCON

ModBus-TCP

GateWay (протокол CoDeSys)

Среда программирования

CoDeSys 2.3.8.1 (и старше)

Интерфейс для программирования и отладки

RS-232 или Ethernet

Модификация контроллера

Сигнал, подаваемый на дискретный вход

Комментарий

ПЛК154-24

29... 17 В* - логическое значение 1

5...0 В* - логическое значение 0

Вход срабатывает при протекающем через него токе величиной не менее 3 мА

ПЛК154-220

С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа

Суммарное сопротивление контакта и линии подключения должно быть не более  100 Ом

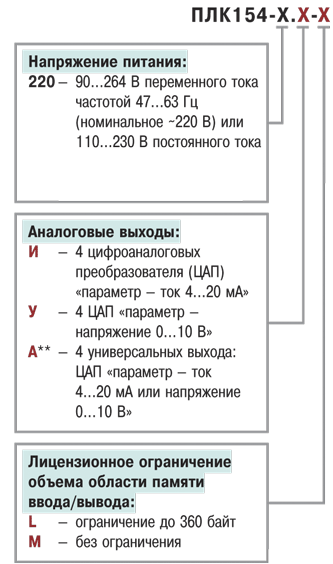

Обозначение при заказе

Наименование

Характеристики

И

Цифроаналоговый преобразователь "параметр - ток 4...20 мА"

Сопротивление нагрузки от 0 до 900 Ом

У

Цифроаналоговый преобразователь "параметр - напряжение 0...10 В"

Сопротивление нагрузки от 2 кОм

А

Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В"

Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения

Наименование

Диапазон измерений

Термопреобразователи сопротивления (по ГОСТ 6651- 94)

ТСМ (Cu 50)  W100 = 1,4260

-50 °С...+200 °С

ТСМ (50М)    W100 = 1,4280

-190 °С...+200 °С

ТСП (Pt 50)  W100 = 1,3850

-200 °С...+750 °С

ТСП (50П)    W100 =1,3910

-200 °С...+750 °С

ТСМ (Cu 100) W100 =1,4260

-50 °С...+200 °С

ТСМ (100М)   W100 =1,4280

-190 °С...+200 °С

ТСП (Pt 100) W100 =1,3850

-200 °С...+750 °С

ТСП (100П)   W100 =1,3910

-200 °С...+750 °С

ТСН (100Н)   W100=1,6170

-60 °С...+180 °С

ТСМ (Cu 500) W100 =1,4260

-50 °С...+200 °С

ТСМ (500М)   W100 =1,4280

-190 °С...+200 °С

ТСП (Pt 500) W100 =1,3850

200 °С...+750 °С

ТСП (500П)   W100 =1,3910

-200 °С...+750 °С

ТСН (500Н)   W100 =1,6170

-60 °С...+180 °С

ТСМ (Cu 1000) W100 =1,4260

-50 °С...+200 °С

ТСМ (1000М)  W100 =1,4280

-190 °С...+200 °С

ТСП (Pt 1000) W100 =1,3850

-200 °С...+750 °С

ТСП (1000П)  W100 =1,3910

-200 °С...+750 °С

ТСН (1000Н)  W100 =1,6170

-60 °С...+180 °С

Термопары  (по ГОСТ Р 8.585-2001)

ТХК (L)

-200 °С...+800 °С

ТЖК (J)

-200 °С...+1200 °С

ТНН (N)

-200 °С...+1300 °С

ТХА (K)

-200 °С...+1300 °С

ТПП (S)

0 °С...+1600 °С

ТПП (R)

0 °С...+1600 °С

ТВР (А-1)

0 °С...+2500 °С

ТВР (А-2)

0 °С...+1800 °С

ТВР (А-3)

0 °С...+1600 °С

ТМК (Т)

-200 °С...+400 °С

Унифицированные сигналы постоянного напряжения и тока  (по ГОСТ 26.011-80)

0...5,0 мА

0...100 %

0...20,0 мА

0...100 %

4,0...20,0 мА

0...100 %

-50,0...+50,0 мВ

0...100 %

0...1,0 В

0...100 %

0...10,0 В

0...100 %

Датчики сопротивления

0... 5000 Ом

0...100 %
