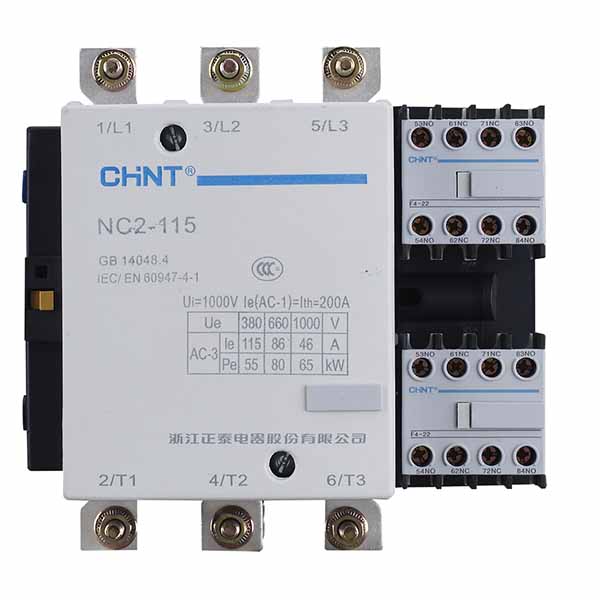

Контакторы CHINT Electric серии NC2
Контакторы CHINT Electric серии NC2 служат для коммутации силовых цепей переменного тока. Контакторы переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов. Управление контактором CHINT Electric серии NC2 происходит за счет вспомогательной цепи тока, проходящей по катушкам контактора, номинальным напряжением 110...400 В. Контакторы CHINT Electric серии NC2 используются для коммутации электрических цепей напряжением до 690 В переменного тока, частотой 50/60 Гц, номинального рабочего тока до 115-8000 А.
При применении совместно с тепловыми реле, контакторы переменного тока обеспечивают защиту от сверхтоков. Контакторы CHINT Electric серии NC2 являются четырех и трехполюсными контакторами. Контакторы переменного тока из-за частых коммутаций должны иметь высокую коммутационную и механическую износостойкость. Четырех и трехполюсные контакторы CHINT Electric серии NC2 имеют категории применения АС-1, АС-3, АС-4. Четырех и трехполюсные контакторы CHINT монтируются на вертикальной плоскости с допустимым отклонением от вертикали не более 5°. Контакторы CHINT Electric серии NC2 реверсивного типа с механической блокировкой служат для реверсирования электродвигателей и предназначены для переключения цепей с повышенной надежностью оперирования.
Контактор состоит из основания, магнитной системы, управляющей включением-отключением, контактной системы с двойным разрывом цепи, дугогасительной системы. Нижняя часть основания выполнена из алюминиевого профиля, остальная часть, закрывающая магнитную систему из пластмассы. Катушка управления и магнитная система конструктивно выполнены единым блоком, извлекаемым из основания. Это позволяет производить обслуживание и ремонт оперативно и с малыми затратами.
Основные технические характеристики контактора CHINT Electric серии NС2
Исполнение контактора | NC2-115 | NC2-150 | NC2-185 |
Номинальный тепловой ток в кат. AC-1, A | 200 | 200 | 275 |
Номинальныe рабочиe токи, А | АС3/380/400В 115 АС4/660/690В 86 | АС3/380/400В 150 АС4/660/690В 108 | АС3/380/400В 185 АС4/660/690В 118 |
Мощности управляемых трехфазных электродвигателей кВт | 380/400В 55 660/690В 80 | 380/400В 75 660/690В 100 | 380/400В 90 660/690В 110 |
Мощности управляемых трехфазных электродвигателей электродвигателя hp | 240В 40 415В 60 480В 75 600В 75 | 240В 50 415В 75 480В 100 600В 100 | 240В 60 415В 100 480В 100 600В 100 |
Число полюсов | 3; 4 | 3; 4 | 3; 4 |
Допустимая частота включений в категории АС-3 (циклов в час) | 1200 | 1200 | 600 |
Коммутационная износостойкость в категории АС-3 (млн. циклов) | 1.2 | 1.2 | 1 |
Механическая износостойкость (млн. циклов) | 10 | 10 | 6 |
| Тип защитного предохранителя | RT36-1 | RT36-1 | RT36-2 |
| Номинальный ток предохранителя, А | 200 | 225 | 315 |
Номинальные напряжения цепи управления, В | 110, 127, 220, 230, 380, 400 | 110, 127, 220, 230, 380, 400 | 110, 127, 220, 230, 380, 400 |
| Потребляемые мощности, ВА | на включение 660 на удержание 85.5 | на включение 660 на удержание 85.5 | на включение 966 на удержание 91.2 |
Параметры управления переменным током | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us |
Исполнение контактора | NC2-225 | NC2-265 | NC2-330 |
Номинальный тепловой ток в кат. AC-1, A | 275 | 315 | 380 |
Номинальныe рабочиe токи, А | АС3/380/400В 225 АС4/660/690В 137 | АС3/380/400В 265 АС4/660/690В 170 | АС3/380/400В 330 АС4/660/690В 235 |
Мощности управляемых трехфазных электродвигателей кВт | 380/400В 110 660/690В 129 | 380/400В 132 660/690В 160 | 380/400В 160 660/690В 220 |
Мощности управляемых трехфазных электродвигателей электродвигателя hp | 240В 75 415В 125 480В 125 600В 125 | 240В 100 415В 150 480В 150 600В 150 | 240В 125 415В 150 480В 200 600В 200 |
Число полюсов | 3; 4 | 3; 4 | 3; 4 |
Допустимая частота включений в категории АС-3 (циклов в час) | 600 | 600 | 600 |
Коммутационная износостойкость в категории АС-3 (млн. циклов) | 1 | 0.8 | 0.8 |
Механическая износостойкость (млн. циклов) | 6 | 6 | 6 |
| Тип защитного предохранителя | RT36-2 | RT36-2 | RT36-2 |
| Номинальный ток предохранителя, А | 315 | 355 | 450 |
Номинальные напряжения цепи управления, В | 110, 127, 220, 230, 380, 400 | 110, 127, 220, 230, 380, 400 | 110, 127, 220, 230, 380, 400 |
| Потребляемые мощности, ВА | на включение 966 на удержание 91.2 | на включение 840 на удержание 150 | на включение 1500 на удержание 34.2 |
Параметры управления переменным током | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us |
Исполнение контактора | NC2-400 | NC2-500 | NC2-630 |
Номинальный тепловой ток в кат. AC-1, A | 450 | 630 | 800 |
Номинальныe рабочиe токи, А | АС3/380/400В 400 АС4/660/690В 303 | АС3/380/400В 500 АС4/660/690В 353 | АС3/380/400В 630 АС4/660/690В 462 |
Мощности управляемых трехфазных электродвигателей кВт | 380/400В 200 660/690В 280 | 380/400В 250 660/690В 335 | 380/400В 335 660/690В 450 |
Мощности управляемых трехфазных электродвигателей электродвигателя hp | 240В 150 415В 200 480В 250 600В 300 | 240В 200 415В 250 480В 350 600В 350 | 240В 250 415В 350 480В 400 600В 500 |
Число полюсов | 3; 4 | 3; 4 | 3; 4 |
Допустимая частота включений в категории АС-3 (циклов в час) | 600 | 600 | 600 |
Коммутационная износостойкость в категории АС-3 (млн. циклов) | 0.8 | 0.8 | 0.8 |
Механическая износостойкость (млн. циклов) | 6 | 6 | 6 |
| Тип защитного предохранителя | RT36-3 | RT36-4 | RT36-4 |
| Номинальный ток предохранителя, А | 560 | 750 | 950 (если имеется) |
Номинальные напряжения цепи управления, В | 110, 127, 220, 230, 380, 400 | 110, 127, 220, 230, 380, 400 | 110, 127, 220, 230, 380, 400 |
| Потребляемые мощности, ВА | на включение 1500 на удержание 34.2 | на включение 1500 на удержание 34.2 | на включение 1700 на удержание 34.2 |
Параметры управления переменным током | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us |
Исполнение контактора | NC2-800 |
Номинальный тепловой ток в кат. AC-1, A | 1000 |
Номинальныe рабочиe токи, А | АС3/380/400В 800 АС4/660/690В 486 |
Мощности управляемых трехфазных электродвигателей кВт | 380/400В 450 660/690В 475 |
Мощности управляемых трехфазных электродвигателей электродвигателя hp | 240В - 415В - 480В - 600В - |
Число полюсов | 3 |
Допустимая частота включений в категории АС-3 (циклов в час) | 600 |
Коммутационная износостойкость в категории АС-3 (млн. циклов) | 0.6 |
Механическая износостойкость (млн. циклов) | 3 |
| Тип защитного предохранителя | N4 |
| Номинальный ток предохранителя, А | 1000 |
Номинальные напряжения цепи управления, В | 110, 127, 220, 230, 380, 400 |
| Потребляемые мощности, ВА | на включение 1700 на удержание 34.2 |
Параметры управления переменным током | U включения (85%-110%)Us U отключения (20%-75%)Us |
Таблица для выбора контактора CHINT Electric серии NC2 по артикулу
230В/АС3 | 400В/АС3 |
Типовое обозначение | Артикул | Типовое обозначение | Артикул |
NC2-115 115A 230B/AC3 | 236399 | NC2-115 115A 400B/AC3 | 235125 |
NC2-150 150A 230B/AC3 | 236842 | NC2-150 150A 400B/AC3 | 235177 |
NC2-185 185A 230B/AC3 | 236843 | NC2-185 185A 400B/AC3 | 235230 |
NC2-225 225A 230B/AC3 | 236415 | NC2-225 225A 400B/AC3 | 235286 |
NC2-265 265A 230B/AC3 | 236423 | NC2-265 265A 400B/AC3 | 235337 |
NC2-330 330A 230B/AC3 | 236431 | NC2-330 330A 400B/AC3 | 235395 |
NC2-400 400A 230B/AC3 | 236438 | NC2-400 400A 400B/AC3 | 235463 |
NC2-500 500A 230B/AC3 | 236498 | NC2-500 500A 400B/AC3 | 235532 |
NC2-630 630A 230B/AC3 | 236840 | NC2-630 630A 400B/AC3 | 235568 |
NC2-800 800A 230B/AC3 | 237027 | NC2-800 800A 400B/AC3 | 236700 |
Таблица для выбора контактора CHINT Electric серии NC2 реверсного типа по артикулу
230В/АС3 | 400В/АС3 |
Типовое обозначение | Артикул | Типовое обозначение | Артикул |
NC2-115NS 115A 230B/AC3 | 235137 | NC2-115NS 115A 400B/AC3 | 235143 |
NC2-150NS 150A 230B/AC3 | 235190 | NC2-150NS 150A 400B/AC3 | 235196 |
NC2-185NS 185A 230B/AC3 | 235243 | NC2-185NS 185A 400B/AC3 | 235249 |
NC2-225NS 225A 230B/AC3 | 235299 | NC2-225NS 225A 400B/AC3 | 235305 |
NC2-265NS 265A 230B/AC3 | 235350 | NC2-265NS 265A 400B/AC3 | 235356 |
NC2-330NS 330A 230B/AC3 | 235408 | NC2-330NS 330A 400B/AC3 | 235417 |
NC2-400NS 400A 230B/AC3 | 235476 | NC2-400NS 400A 400B/AC3 | 235485 |
NC2-500NS 500A 230B/AC3 | 235547 | NC2-500NS 500A 400B/AC3 | 235556 |
NC2-630NS 630A 230B/AC3 | 235583 | NC2-630NS 630A 400B/AC3 | 235592 |
NC2-800NS 800A 230B/AC3 | 237022 | | |
Типовые модели
NC2-115 115A 230B/AC3 236399
NC2-115 115A 400B/AC3 235125
NC2-150 150A 230B/AC3 236842
NC2-150 150A 400B/AC3 235177
NC2-185 185A 230B/AC3 236843
NC2-185 185A 400B/AC3 235230
NC2-225 225A 230B/AC3 236415
NC2-225 225A 400B/AC3 235286
NC2-265 265A 230B/AC3 236423
NC2-265 265A 400B/AC3 235337
NC2-330 330A 230B/AC3 236431
NC2-330 330A 400B/AC3 235395
NC2-400 400A 230B/AC3 236438
NC2-400 400A 400B/AC3 235463
NC2-500 500A 230B/AC3 236498
NC2-500 500A 400B/AC3 235532
NC2-630 630A 230B/AC3 236840
NC2-630 630A 400B/AC3 235568
NC2-800 800A 230B/AC3 237027
NC2-800 800A 400B/AC3 236700
NC2-115NS 115A 230B/AC3 235137
NC2-115NS 115A 400B/AC3 235143
NC2-150NS 150A 230B/AC3 235190
NC2-150NS 150A 400B/AC3 235196
NC2-185NS 185A 230B/AC3 235243
NC2-185NS 185A 400B/AC3 235249
NC2-225NS 225A 230B/AC3 235299
NC2-225NS 225A 400B/AC3 235305
NC2-265NS 265A 230B/AC3 235350
NC2-265NS 265A 400B/AC3 235356
NC2-330NS 330A 230B/AC3 235408
NC2-330NS 330A 400B/AC3 235417
NC2-400NS 400A 230B/AC3 235476
NC2-400NS 400A 400B/AC3 235485
NC2-500NS 500A 230B/AC3 235547
NC2-500NS 500A 400B/AC3 235556
NC2-630NS 630A 230B/AC3 235583
NC2-630NS 630A 400B/AC3 235592
NC2-800NS 800A 230B/AC3 237022
