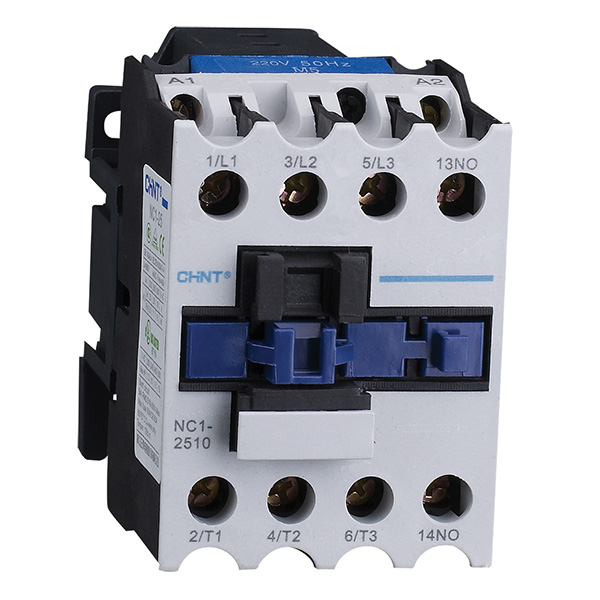

| | Контакторы CHINT NC1 переменный | | |
|
Контакторы CHINT Electric серии NC1 переменного токаКонтакторы CHINT Electric серии NC1 служат для коммутации силовых цепей переменного и постоянного тока. Контакторы постоянного и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов.
Управление контактором CHINT Electric серии NC1 происходит за счет вспомогательной цепи тока, проходящего по катушкам контактора, номинальным напряжением 230...400 В. Контакторы CHINT Electric серии NC1 используются для коммутации электрических цепей напряжением до 690 В переменного тока, частотой 50/60 Гц, номинального рабочего тока до 95 А. При применении совместно с тепловыми реле, контакторы постоянного и переменного тока обеспечивают защиту от сверхтоков. Контакторы CHINT Electric серии NC1 являются четырех и трехполюсными контакторами. Контакторы постоянного и переменного тока из-за частых коммутаций должны иметь высокую коммутационную и механическую износостойкость. Четырех и трехполюсные контакторы CHINT Electric серии NC1 имеют категории применения АС-3, АС-4. Четырех и трехполюсные контакторы CHINT монтируются на вертикальной плоскости, с допустимым отклонением от вертикали не более 5°. Основные технические характеристики контактора CHINT Electric серии NС1 Управляющая цепь переменного тока | Параметры/исполнение | NC1-09 | NC1-12 | Рамка | Рамка 1 (3Р, 4Р) | Рамка 1 (3Р, 4Р) | Номинальный тепловой ток и кат. AC-1, A | 20 | 20 | Номинальный рабочий ток, А | 380/400В АС3 9 АС4 3.5 660/690В АС3 6.6 АС4 1.5 | 380/400В АС3 12 АС4 5 660/690В АС3 8.9 АС4 2 | Номинальное напряжение изоляции, В | 690 | 690 | Номинальная мощность управляемого трехфазного электродвигателя кВт (АС) | 220/230В 2.2 380/400В 4 660/690В 5.5 | 220/230В 3 380/400В 5.5 660/690В 7.5 | Номинальная мощность управляемого трехфазного электродвигателя л.с. (АС) | 200В 3 240В 3 400В 5 600В 5 | 200В 5 240В 5 400В 7.5 600В 7.5 | Число полюсов | 3; 4 | 3; 4 | Допустимая частота включений (циклов в час) | Под током АС-3 1200 АС-4 300 Без тока в цепи 3600 | Под током АС-3 1200 АС-4 300 Без тока в цепи 3600 | Коммутационная износостойкость (тыс. циклов ВО) | АС-3 1000 АС-4 200 | АС-3 1000 АС-4 200 | Механическая износостойкость (млн. циклов ВО) | 10 | 10 | | Тип защитного предохранителя | RT16-20 | RT16-20 | Номинальные напряжения цепи управления, В (частота 50/60Гц) | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | Потребляемая мощность, Вт | 1.8-2.7 | 1.8-2.7 | | Потребляемые мощности, ВА | На включение 70 На удержание 8 | На включение 70 На удержание 8 | Параметры управления переменным током | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us |
| Параметры/исполнение | NC1-18 | NC1-25 | NC1-32 | Рамка | Рамка 2 (3Р) | Рамка 3 (3Р, 4Р) | Рамка 4 (3Р) | Номинальный тепловой ток и кат. AC-1, A | 32 | 40 | 50 | Номинальный рабочий ток, А | 380/400В АС3 18 АС4 7.7 660/690В АС3 12 АС4 3.8 | 380/400В АС3 25 АС4 8.5 660/690В АС3 18 АС4 4.4 | 380/400В АС3 32 АС4 12 660/690В АС3 21 АС4 7.5 | Номинальное напряжение изоляции, В | 690 | 690 | 690 | Номинальная мощность управляемого трехфазного электродвигателя кВт (АС) | 220/230В 4 380/400В 7.5 660/690В 10 | 220/230В 5.5 380/400В 11 660/690В 15 | 220/230В 7.5 380/400В 15 660/690В 18.5 | Номинальная мощность управляемого трехфазного электродвигателя л.с. (АС) | 200В 7.5 240В 7.5 400В 10 600В 10 | 200В 7.5 240В 10 400В 15 600В 15 | 200В 10 240В 15 400В 20 600В 20 | Число полюсов | 3 | 3; 4 | 3 | Допустимая частота включений (циклов в час) | Под током АС-3 1200 АС-4 300 Без тока в цепи 3600 | Под током АС-3 1200 АС-4 300 Без тока в цепи 3600 | Под током АС-3 600 АС-4 300 Без тока в цепи 3600 | Коммутационная износостойкость (тыс. циклов ВО) | АС-3 1000 АС-4 200 | АС-3 1000 АС-4 200 | АС-3 800 АС-4 200 | Механическая износостойкость (млн. циклов ВО) | 10 | 10 | 8 | | Тип защитного предохранителя | RT16-32 | RT16-40 | RT16-50 | Номинальные напряжения цепи управления, В (частота 50/60Гц) | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | Потребляемая мощность, Вт | 3-4 | 3-4 | 3-4 | | Потребляемые мощности, ВА | На включение 70 На удержание 8 | На включение 110 На удержание 11 | На включение 110 На удержание 11 | Параметры управления переменным током | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us |
| Параметры/исполнение | NC1-40 | NC1-50 | NC1-65 | Рамка | Рамка 5 (3Р, 4Р) | Рамка 5 (3Р, 4Р) | Рамка 5 (3Р, 4Р) | Номинальный тепловой ток и кат. AC-1, A | 60 | 80 | 80 | Номинальный рабочий ток, А | 380/400В АС3 40 АС4 18.5 660/690В АС3 34 АС4 9 | 380/400В АС3 50 АС4 24 660/690В АС3 39 АС4 12 | 380/400В АС3 65 АС4 28 660/690В АС3 42 АС4 14 | Номинальное напряжение изоляции, В | 690 | 690 | 690 | Номинальная мощность управляемого трехфазного электродвигателя кВт (АС) | 220/230В 11 380/400В 18.5 660/690В 30 | 220/230В 15 380/400В 22 660/690В 37 | 220/230В 18.5 380/400В 30 660/690В 37 | Номинальная мощность управляемого трехфазного электродвигателя л.с. (АС) | 200В 15 240В 20 400В 25 600В 25 | 200В 15 240В 20 400В 30 600В 30 | 200В 20 240В 25 400В 40 600В 40 | Число полюсов | 3; 4 | 3; 4 | 3; 4 | Допустимая частота включений (циклов в час) | Под током АС-3 600 АС-4 300 Без тока в цепи 3600 | Под током АС-3 600 АС-4 300 Без тока в цепи 3600 | Под током АС-3 600 АС-4 300 Без тока в цепи 3600 | Коммутационная износостойкость (тыс. циклов ВО) | АС-3 800 АС-4 150 | АС-3 600 АС-4 150 | АС-3 600 АС-4 150 | Механическая износостойкость (млн. циклов ВО) | 8 | 8 | 8 | | Тип защитного предохранителя | RT16-63 | RT16-80 | RT16-80 | Номинальные напряжения цепи управления, В (частота 50/60Гц) | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | Потребляемая мощность, Вт | 6-10 | 6-10 | 6-10 | | Потребляемые мощности, ВА | На включение 200 На удержание 20 | На включение 200 На удержание 20 | На включение 200 На удержание 20 | Параметры управления переменным током | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us |
| Параметры/исполнение | NC1-80 | NC1-95 | Рамка | Рамка 6 (3Р, 4Р) | Рамка 6 (3Р, 4Р) | Номинальный тепловой ток и кат. AC-1, A | 110 | 110 | Номинальный рабочий ток, А | 380/400В АС3 80 АС4 37 660/690В АС3 49 АС4 17.3 | 380/400В АС3 95 АС4 44 660/690В АС3 49 АС4 21.3 | Номинальное напряжение изоляции, В | 690 | 690 | Номинальная мощность управляемого трехфазного электродвигателя кВт (АС) | 220/230В 22 380/400В 37 660/690В 45 | 220/230В 25 380/400В 45 660/690В 45 | Номинальная мощность управляемого трехфазного электродвигателя л.с. (АС) | 200В 25 240В 30 400В 40 600В 40 | 200В 30 240В 30 400В 50 600В 50 | Число полюсов | 3; 4 | 3; 4 | Допустимая частота включений (циклов в час) | Под током АС-3 600 АС-4 300 Без тока в цепи 3600 | Под током АС-3 600 АС-4 300 Без тока в цепи 3600 | Коммутационная износостойкость (тыс. циклов ВО) | АС-3 600 АС-4 100 | АС-3 600 АС-4 100 | Механическая износостойкость (млн. циклов ВО) | 6 | 6 | | Тип защитного предохранителя | RT16-100 | RT16-125 | Номинальные напряжения цепи управления, В (частота 50/60Гц) | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | 24, 36, 48, 110, 127, 220, 240, 380, 400, 415, 440, 480, 500, 600, 660 | Потребляемая мощность, Вт | 6-10 | 6-10 | | Потребляемые мощности, ВА | На включение 200 На удержание 20 | На включение 200 На удержание 20 | Параметры управления переменным током | U включения (85%-110%)Us U отключения (20%-75%)Us | U включения (85%-110%)Us U отключения (20%-75%)Us |
Таблица для выбора контактора CHINT Electric серии NС1 по артикулу NС1-09 | NС1-12 | NС1-18 | Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | NC1-0910 9A 24B/AC3 1HO | 223274 | NC1-1210 12A 24B/AC3 1HO | 223289 | NC1-1810 18A 24B/AC3 1HO | 224831 | NC1-0910 9A 36B/AC3 1HO | 223275 | NC1-1210 12A 36B/AC3 1HO | 223290 | NC1-1810 18A 36B/AC3 1HO | 224832 | NC1-0910 9A 110B/AC3 1HO | 223277 | NC1-1210 12A 110B/AC3 1HO | 223292 | NC1-1810 18A 110B/AC3 1HO | 224833 | NC1-0910 9A 230B/AC3 1HO | 223279 | NC1-1210 12A 230B/AC3 1HO | 223294 | NC1-1810 18A 230B/AC3 1HO | 224835 | NC1-0910 9A 400B/AC3 1HO | 220510 | NC1-1210 12A 400B/AC3 1HO | 220580 | NC1-1810 18A 400B/AC3 1HO | 220608 | NC1-0901 9A 24B/AC3 1HЗ | 223259 | NC1-1201 12A 24B/AC3 1HЗ | 223282 | NC1-1801 18A 24B/AC3 1HЗ | 224824 | NC1-0901 9A 110B/AC3 1HЗ | 223262 | NC1-1201 12A 110B/AC3 1HЗ | 223285 | NC1-1801 18A 110B/AC3 1HЗ | 224827 | NC1-0901 9A 230B/AC3 1HЗ | 220482 | NC1-1201 12A 230B/AC3 1HЗ | 220556 | NC1-1801 18A 230B/AC3 1HЗ | 220593 | NC1-0901 9A 400B/AC3 1HЗ | 220485 | NC1-1201 12A 400B/AC3 1HЗ | 220557 | NC1-1801 18A 400B/AC3 1HЗ | 220594 |
NС1-25 | NС1-32 | Типовое обозначение | Артикул | Типовое обозначение | Артикул | NC1-2510 25A 24B/AC3 1HO | 224846 | NC1-3210 32A 24B/AC3 1HO | 224865 | NC1-2510 25A 36B/AC3 1HO | 224847 | NC1-3210 32A 36B/AC3 1HO | 224866 | NC1-2510 25A 110B/AC3 1HO | 224849 | NC1-3210 32A 110B/AC3 1HO | 224868 | NC1-2510 25A 230B/AC3 1HO | 224852 | NC1-1210 32A 230B/AC3 1HO | 224870 | NC1-2510 25A 400B/AC3 1HO | 220644 | NC1-3210 32A 400B/AC3 1HO | 220671 | NC1-2501 25A 24B/AC3 1HЗ | 224839 | NC1-3201 32A 24B/AC3 1HЗ | 224858 | NC1-2501 25A 110B/AC3 1HЗ | 224842 | NC1-3201 32A 110B/AC3 1HЗ | 224861 | NC1-2501 25A 230B/AC3 1HЗ | 220621 | NC1-3201 32A 230B/AC3 1HЗ | 220656 | NC1-2501 25A 400B/AC3 1HЗ | 220622 | NC1-3201 32A 400B/AC3 1HЗ | 220657 |
NС1-40 | NС1-50 | NС1-65 | Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | NC1-4011 40A 24B/AC3 1HO+1НЗ | 224988 | NC1-5011 50A 24B/AC3 1HO+1НЗ | 225070 | NC1-6511 65A 24B/AC3 1HO+1НЗ | 225145 | NC1-4011 40A 110B/AC3 1HO+1НЗ | 224984 | NC1-5011 50A 110B/AC3 1HO+1НЗ | 225066 | NC1-6511 65A 110B/AC3 1HO+1НЗ | 225141 | NC1-4011 40A 230B/AC3 1HO+1НЗ | 224986 | NC1-5011 50A 230B/AC3 1HO+1НЗ | 225068 | NC1-6511 65A 230B/AC3 1HO+1НЗ | 225143 | NC1-4011 40A 400B/AC3 1HO+1НЗ | 224991 | NC1-5011 50A 400B/AC3 1HO+1НЗ | 225073 | NC1-6511 65A 400B/AC3 1HO+1НЗ | 225148 |
NС1-80 | NС1-95 | Типовое обозначение | Артикул | Типовое обозначение | Артикул | NC1-8011 80A 24B/AC3 1HO+1НЗ | 225221 | NC1-9511 95A 24B/AC3 1HO+1НЗ | 225296 | NC1-8011 80A 110B/AC3 1HO+1НЗ | 225217 | NC1-9511 95A 110B/AC3 1HO+1НЗ | 225292 | NC1-8011 80A 230B/AC3 1HO+1НЗ | 225219 | NC1-9511 95A 230B/AC3 1HO+1НЗ | 225294 | NC1-8011 80A 400B/AC3 1HO+1НЗ | 225224 | NC1-9511 95A 400B/AC3 1HO+1НЗ | 225299 |
