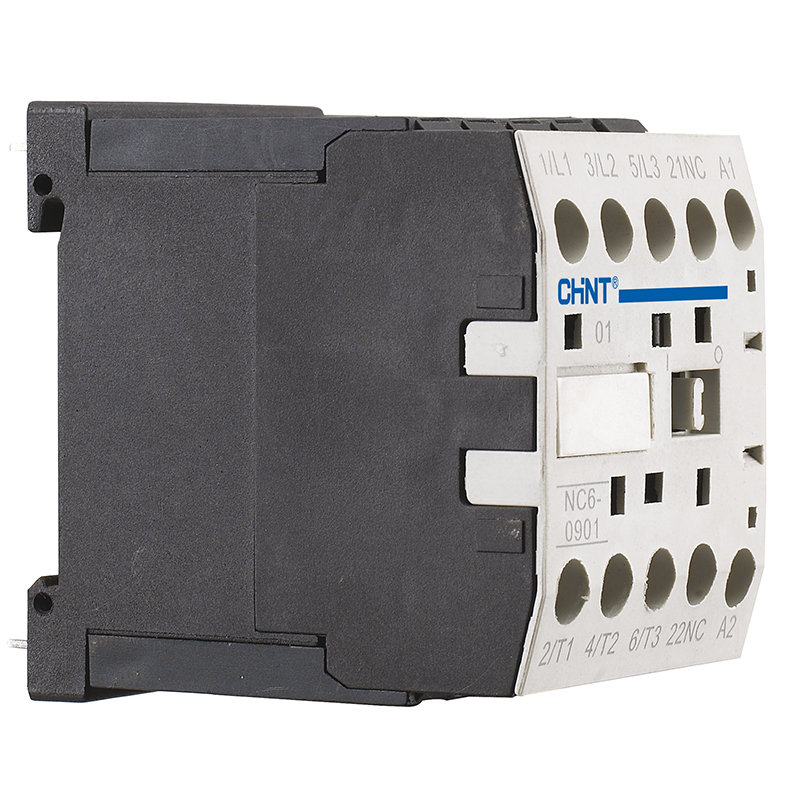

Контакторы CHINT Electric NC6

Контакторы CHINT Electric серии NC6 служат для коммутации силовых цепей переменного тока. Низковольтные контакторы как постоянного, так и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов. Управление контактором CHINT Electric серии NC6 происходит за счет вспомогательной цепи тока, проходящего по катушкам контактора, номинальным напряжением 24...400 В.

Контакторы CHINT Electric NC6

Контакторы CHINT Electric серии NC6 используются для коммутации электрических цепей напряжением до 690 В переменного тока, частотой 50/60 Гц, номинального рабочего тока до 9 А. При применении совместно с тепловыми реле, низковольтные контакторы обеспечивают защиту от сверхтоков. Контакторы CHINT Electric серии NC6 являются трех и четырехполюсными контакторами. Низковольтные контакторы из-за частых коммутаций должны иметь высокую коммутационную и механическую износостойкость. Трех и четырехполюсные контакторы CHINT Electric серии NC6 имеют категории применения АС-1, АС-3, АС-4.

p>Основные технические характеристики контактора CHINT Electric серии NС6

NС6-06 (3-полюсный), NС6-06-К (3-полюсный), NС6-06 (4-полюсный)

Условный тепловой ток, A

AC-1 20

Номинальный рабочий ток, А

АС3/АС4 380/400В 6

АС3/АС4 660/690В 3.8

Номинальные напряжения цепи управления, В

(частота 50/60Гц)

24, 36, 48, 110, 127, 220, 230, 380, 400

Потребляемая мощность Вт,

не более

На включение 30

На удержание 4.5

Номинальная мощность управляемого

электродвигателя кВт (АС-3)

220/230В 1.5

380/400В 2.2

660/690В 3

Номинальная мощность управляемого электродвигателя л.с.

240В -

400В -

600в -

Число полюсов

3; 4

Допустимая частота включений

(циклов в час)

Под током АС-3 1200 АС-4 300

Без тока в цепи 3600

Коммутационная износостойкость

(тыс. циклов ВО)

АС-3 1200

АС-4 25

Механическая износостойкость

(млн. циклов ВО)

Тип защитного предохранителя

RT16-16

NС6-09 (3-полюсный), NС6-09-К (3-полюсный), NС6-09 (4-полюсный)

Условный тепловой ток, A

AC-1 20

Номинальный рабочий ток, А

АС3/АС4 380/400В 9

АС3/АС4 660/690В 5

Номинальные напряжения цепи управления, В

(частота 50/60Гц)

24, 36, 48, 110, 127, 220, 230, 380, 400

Потребляемая мощность Вт,

не более

На включение 30

На удержание 4.5

Номинальная мощность управляемого

электродвигателя кВт (АС-3)

220/230В 2.2

380/400В 4

660/690В 4

Номинальная мощность управляемого электродвигателя л.с.

240В 2

400В 3

600В 3

Число полюсов

3; 4

Допустимая частота включений

(циклов в час)

Под током АС-3 1200 АС-4 300

Без тока в цепи 3600

Коммутационная износостойкость

(тыс. циклов ВО)

АС-3 1200

АС-4 25

Механическая износостойкость

(млн. циклов ВО)

Тип защитного предохранителя

RT16-20

Таблица для выбора контактора CHINT Electric серии NС6

NС6-06 6А		NС6-09 9А
Типовое обозначение	Артикул	Типовое обозначение	Артикул
NС6-0601 6А 230В 1НЗ	247187	NС6-0901 9А 24В 1НЗ	247599
NС6-0610 6А 230В 1НО	247255	NС6-0901 9А 230В 1НЗ	247074
NС6-0604 6А 230В 4Р	247079	NС6-0910 9А 230В 1НО	247075
NС6-0608 6А 230В	247226	NС6-0910 9А 24В 1НО	247606
		NС6-0904 9А 24В	247291
		NС6-0904 9А 110В	247281
		NС6-0904 9А 230В 4Р	247084
		NС6-0908 9А 230В	247089

Таблица для выбора аксессуаров для контактора CHINT Electric серии NС6

Типовое обозначение	Артикул
Приставка доп. контакты NCF6-02 к контактору NC6	261010
Приставка доп. контакты NCF6-20 к контактору NC6	261013
Приставка доп. контакты NCF6-11 к контактору NC6	247110
Приставка доп. контакты NCF6-04 к контактору NC6	261011
Приставка доп. контакты NCF6-40 к контактору NC6	261015
Приставка доп. контакты NCF6-31 к контактору NC6	261014
Приставка доп. контакты NCF6-13 к контактору NC6	261012
Приставка доп. контакты NCF6-22 к контактору NC6	247111
