ИТП-15 диаграммный индикатор

ИТП-15 диаграммный индикатор

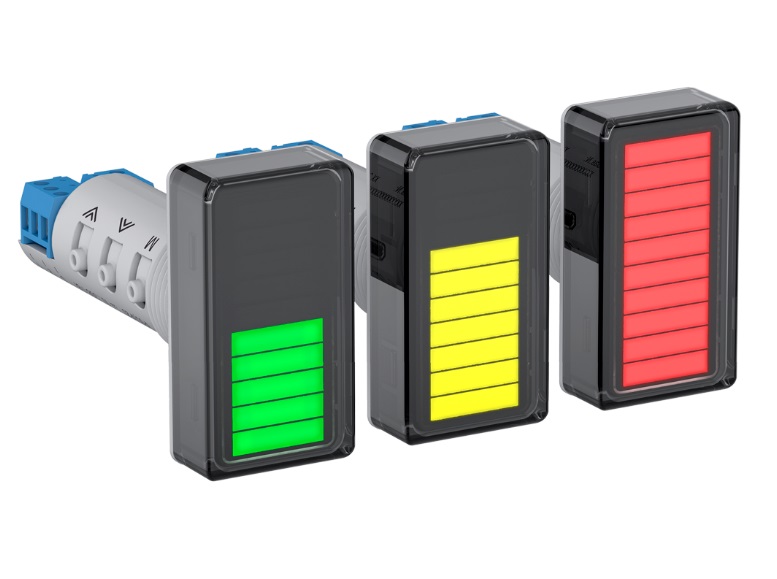

Диаграммный индикатор ИТП-15 предназначен для качественного отображения параметров технологического процесса на 10-сегменнтном индикаторе. Барграф ИТП-15 на своем индикаторе отображает состояние измеряемой величины зеленым, желтым и красными цветами. Границы цветовых зон настраиваются с помощью программы на компьютере.

Диаграммный индикатор ИТП-15 имеет удобный корпус для монтажа в отверстие светосигнальной арматуры, что делает удобным его применение в диспетчерских пультах и операторских комнатах. Аналоговый вход обеспечивает возможность работы с разными сигналами: унифицированные сигналы тока и напряжения, термосопротивлений и термопар, датчиков давления, уровня, влажности, концентраций вещества, расхода, положений запорной арматуры и пр.

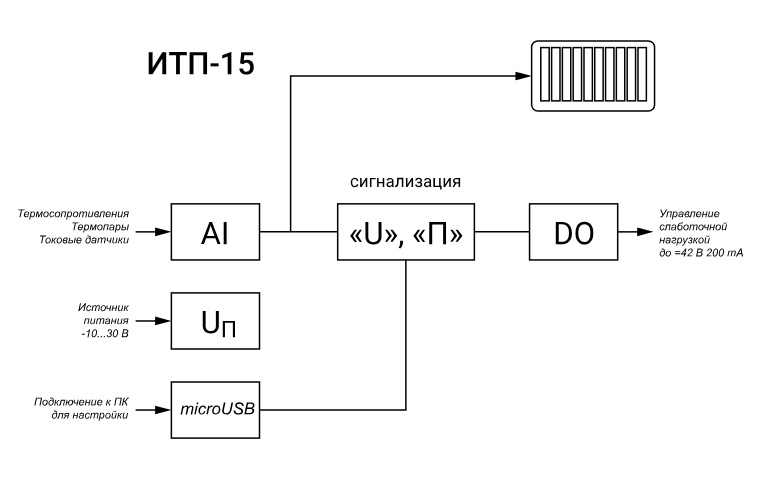

Функциональные возможности приборов ИТП

• Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
• Возможность настройки трехцветной зоны сигнализации.
• Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
• Выходное устройство для сигнализации или управления 200 мА 42 В.

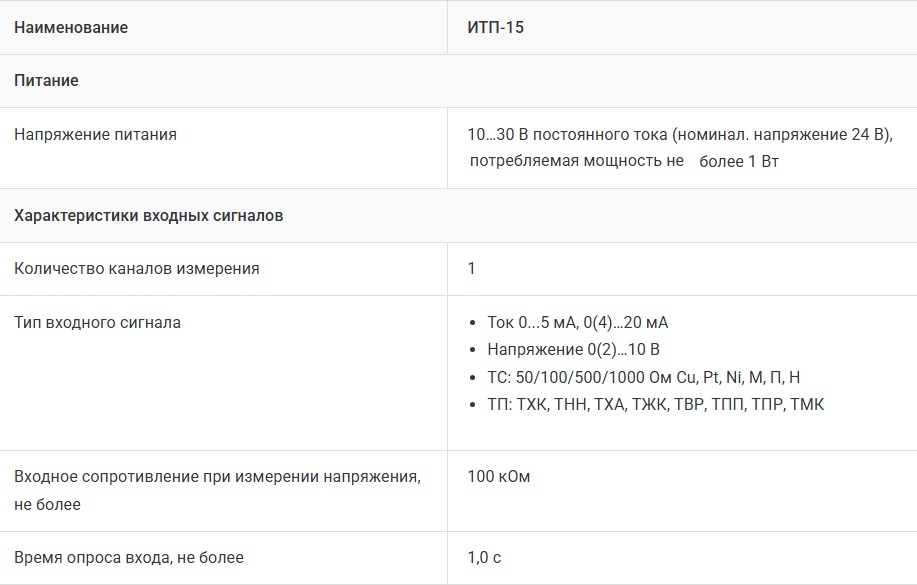

• Питание от внешнего источника постоянного напряжения 10...30 В.
• Настройка при помощи USB через программу OwenConfigurator.

Засветка сегментов желтым, зеленым или красным цветом в зависимости от текущей измеренной величины.

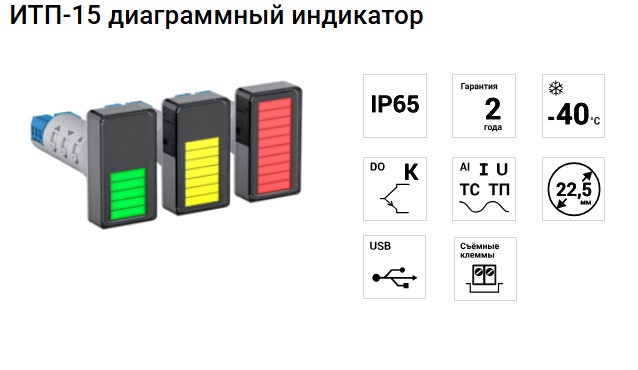

Конструктивные особенности:

• Крепление в отверстие 22 мм.
• Съемные винтовые клеммы с отверткой в комплекте.
• Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
• Гарантийный срок эксплуатации: 2 года.
• Степень защиты корпуса IP65** со стороны лицевой панели.

** - подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 05-24-ДС



Настройки, связанные с цветом отображения и границами смен индикации, доступны только через программу Owen Configurator при подключении ИТП-15 по USB!

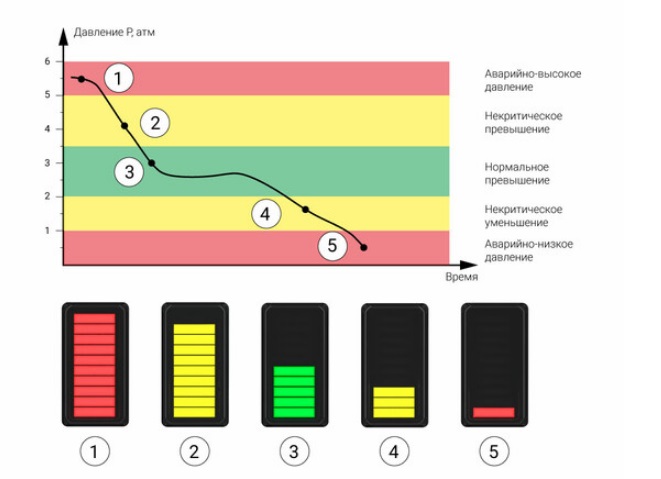

Типовые применения с качественным отображением параметра и сменой цвета от нормального уровня сигнала (зеленый) до предупредительного (желтый) и критического (красный) связаны с условиями:

Уменьшение сигнала до аварийного значения.
Увеличение сигнала до аварийного значения.
Отклонения от нормального уровня в сторону критического уменьшения или критического увеличения.
