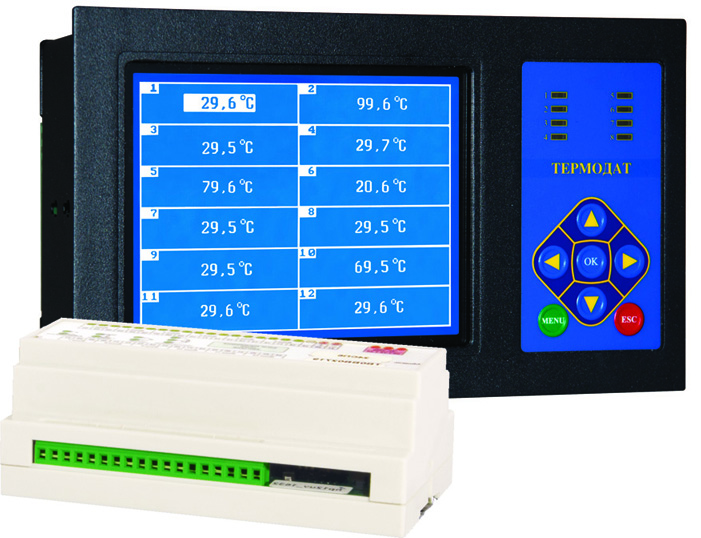

| /eshop/files/eshop_item/a6/898/29k4.jpg/var/www/dis_rostov_r_usr22/data/www/dis-rostov.ru//eshop/files/eshop_item/a6/898/29k4.jpg  | ТЕРМОДАТ-29K4 (8-12 КАНАЛОВ) | | |
|
-
-
- ПИД-регулятор температуры
- Графический дисплей 6 дюймов
- Электронный самописец
- 12 входных каналов
- 12 основных выходов для управления нагревателем или охладителем (реле, симисторный или транзисторный)
- 12 аварийных реле
- Универсальные входы
- 2 дополнительных аварийных реле на основном блоке
- Графический дисплей
- 2 блока
- Энергонезависимая память 2 Мбайта
- Интерфейс для связи с компьютером RS485
- Гарантия 3 года
Предназначен для:
измерения и регулирования температуры по 12 каналам одновременно
ПИД-закон регулирования
12 универсальных входов или для термопар.
По 2 выхода на каждый измерительный канал. Один из выходов основной и может служить для управления нагревателем, второй дополнительный для управления охлаждением или для аварийной сигнализации.
Основные выходы трех типов: реле, симисторный или транзисторный (для управления силовыми блоками).
Дополнительные выходы: реле.
Прибор состоит из двух блоков.
Блок индикации и управления предназначен для щитового монтажа, имеет большой графический дисплей и кнопки управления.
Блок измерения и выходов предназначен для подключения датчиков и исполнительных устройств аварийной сигнализации.
Блок индикации и управления получает информацию о температуре от блока измерения и выходов, рассчитывает требуемую выходную мощность, определяет состояние аварийных реле и отправляет данные о мощности обратно в блок измерения и выходов. Микроконтроллер блока измерения и выходов самостоятельно отрабатывает заданный пользователем метод управления мощностью - широтно-импульсный метод или метод равномерно распределённых рабочих сетевых периодов.
Связь между блоками осуществляется по внутреннему цифровому интерфейсу типа RS485. Блок индикации и управления имеет два выходных реле для аварийной сигнализации, может также быть оснащен архивной памятью 2 Мбайта и отдельным интерфейсом для связи с компьютером RS 485.
Максимальное расстояние до блока измерения и выходов и до компьютера 1200 м.
Технические характеристики:
| Типы датчиков: | Термопары ТХА (K), ТХК(L), ТЖК(J), ТМКн(T), ТНН(N), ТПП(S), ТПП(R) ТПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3); термосопротивления Pt, M, Ni, Cu и П; датчики с выходом 0…40мА (0…5; 4…20мА) | | Выходы: | реле, симисторные, транзисторные, 2 аварийных реле на основном блоке
| | Закон регулирования:
| ПИД, регулирование по программе | | Диапазон температур измерения:
| От -270°С до 2500°С, (зависит от типа датчика) | | Напряжение питания:
| ~220В | | Диапазон температур эксплуатации:
| От +5°С до +45°С | | Корпус:
| Блок индикации и управления: металлический, для щитового монтажа Блок измерения и выходов: пластмассовый корпус с креплением на DIN-рейку | | Дисплей:
| Графический, 6 дюймов | | Габаритные размеры:
| Блок индикации и управления: 230х135х90мм Блок измерения и выходов: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм; | | Гарантия:
| 3 года | Модельный ряд 8 каналов
29К4/2Р/485/4М-РВ/8УВ/8Р - 42500 руб 29К4/2Р/485/4М-РВ/8УВ/8Р/8Р - 43000 руб 29К4/2Р/485/4М-РВ/8УВ/8Т/8Р - 42750 руб 29К4/2Р/485/4М-РВ/8УВ/8С/8Р - 43500 руб 12 каналов
29К4/2Р/485/4М-РВ/12УВ/12Р - 46000 руб 29К4/2Р/485/4М-РВ/12УВ/12Р/12Р - 47000 руб 29К4/2Р/485/4М-РВ/12УВ/12Т/12Р - 46500 руб
29К4/2Р/485/4М-РВ/12УВ/12С/12Р - 47500 руб
