Термосопротивления, термопары со встроенным нормирующим преобразователем ДТС-И, ДТП-И
Назначение
Номенклатура температурных датчиков производства компании ОВЕН пополняется датчиками с выходными сигналами 4…20мА. Данные датчики изготавливаются на базе производимых компанией ОВЕН термометров сопротивления (50М, 100П, Pt100) и термопар (ХК(L), ХА(К)) и встраиваемых в их головки нормирующие преобразователи НПТ-2 (таблетки).
Перечень изготавливаемых моделей датчиков с выходным сигналом 4…20мА
|
Тип | Модели |
|
Термометры сопротивления | 015, 025, 035, 045, 145, 055, 065, 075, 085, 095, 105 |
|
Термопары | 015, 025, 035, 045, 055, 065, 075, 085, 095, 105, 185, 195, 205, 215, 265 |
|
Возможности
Датчики с выходным сигналом 4…20мА позволяют:
- подключать отечественные датчиками температуры к контроллерам зарубежных производителей;
- увеличивать длину линии связи «измерительный прибор датчик температуры»;
- подключить к одному датчику несколько измерителей;
- снизить влияние помех на линию связи «прибор датчик».
Достоинства
По сравнению с продуктами других заводов датчики ОВЕН имеет ряд достоинств:
- высокая точность;
- датчики ОВЕН внесены в реестр средств измерений РФ;
- высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА;
- высокая надежность. Датчики ОВЕН с выходным сигналом 4…20мА сооветствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А;
- высокая временная стабильность;
- широкий диапазон рабочих температур окружающий среды: -40…+85оС.
Технические характеристики
Наименование | Значение |
Номинальное значение напряжения питания (постоянного тока) | 24 В |
Диапазон допустимых напряжений питания (постоянного тока) | 12 – 36 В |
Диапазон выходного тока преобразователя | 4 – 20 мА |
Вид зависимости «ток от температуры» | линейная |
Нелинейность преобразования, не хуже | ±0,2% |
Разрядность цифро-аналогового преобразователя, не менее | 12 бит |
Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более | 30 |
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более | 100 |
Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В) | 250 Ом ±5 % |
Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В) * | 1200 Ом |
Пульсации выходного сигнала | 0,6% |
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более | 30 мин |
Показатель тепловой инерции, не более | 20...40 с |
Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры, с следующими отличиями:
- после обозначения конструктивного исполнения (модели) датчика, указывается заглавная буква "Л" (Луцкая), указывающая на то что датчик выполнен с увеличенной комутационной головкой;
- в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «И», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом 4…20мА;
- в конце маркировки в скобках указывается диапазон температур преобразования, обозначенный цифрой (1-10).

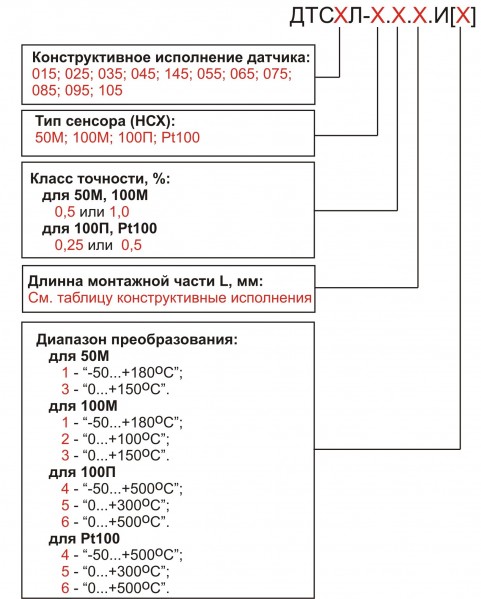

| ДТС-И. Схема обозначения термоментров сопротивления с выходным сигналом 4...20мА |

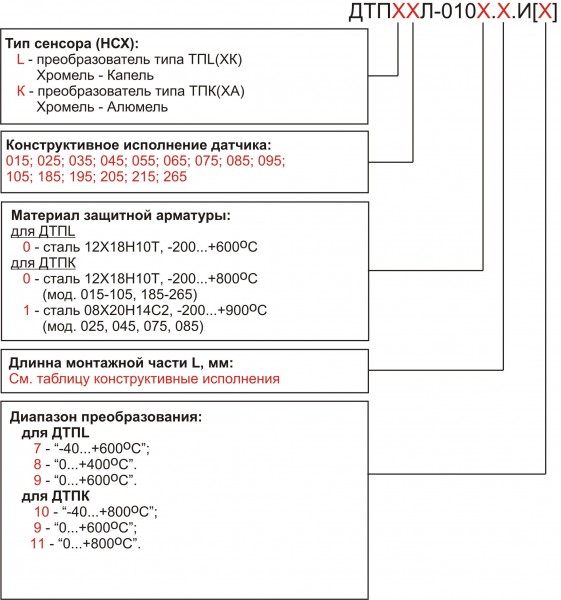

| ДТП-И. Схема обозначения термопар с выходным сигналом 4...20мА |
|
Примеры маркировок датчиков
|
Обозначение при заказе | Тип сенсора | Градуировка нормирующего преобразователя, °С | Диапазон измеряемого значения, °С |
ДТС035Л-50М.0,5.120.И (2) | Сu 50 (a =0,00426 °C-1) | 0(4 мА)…+150(20 мА) | 0...+150 |
ДТПL035Л-0100.120.И (8) | TХК (L) | 0(4 мА)…+600(20 мА) | 0...+600 |
Датчики с выходным сигналом тока 4…20мА изготавливаются только с одним чувствительным элементом, с 2-х проводной схемой подключения и увеличенной пластмассовой комутационной головкой(габариты головки см. на рис. 1).

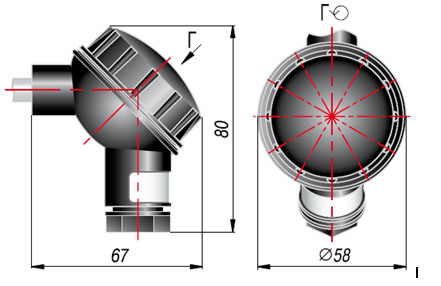

| Рис. 1. Габаритные размеры головки датчика |
|
