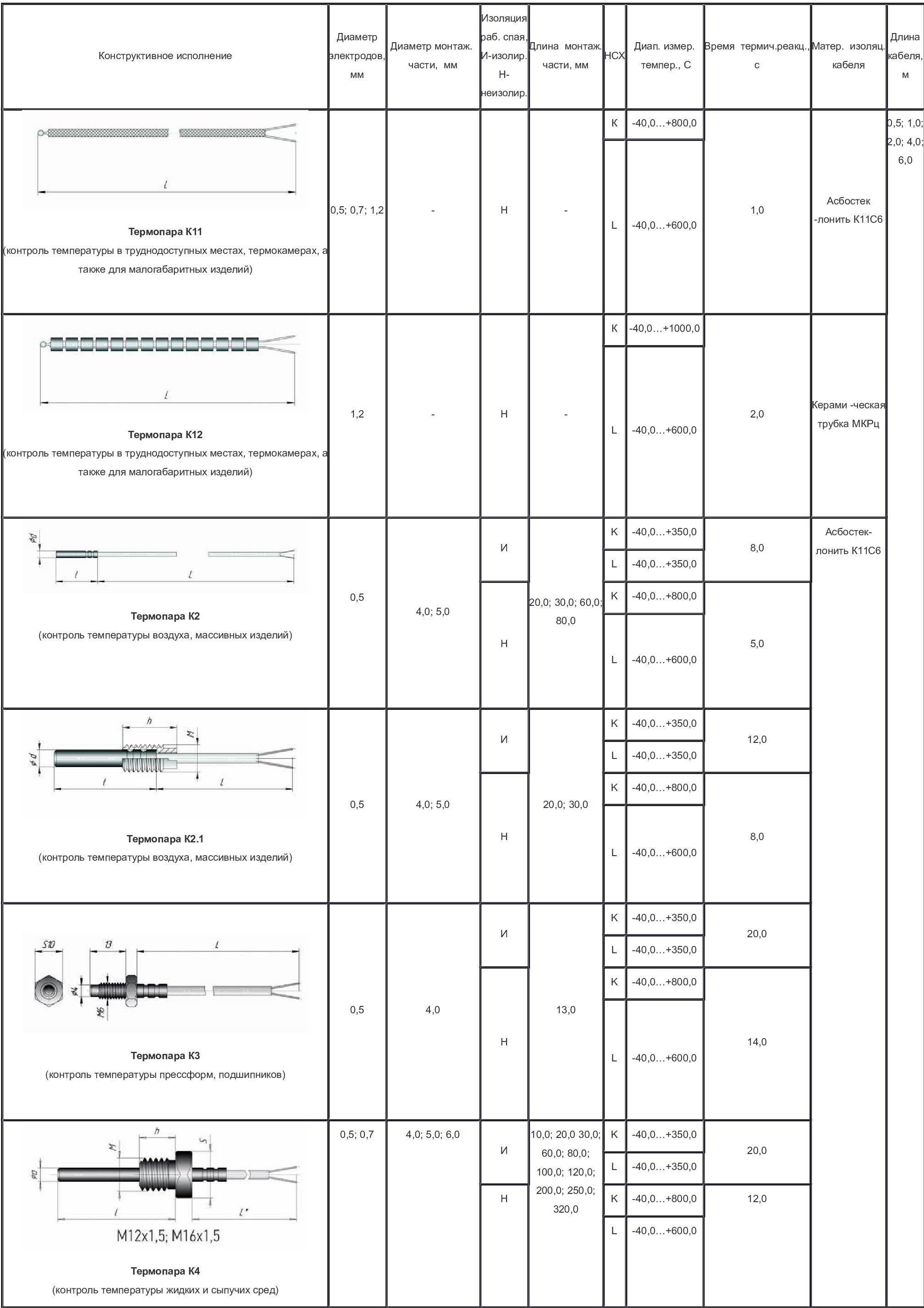

Термопары с кабельным выводом (К2,К3,К4...)

НПК «Рэлсиб» выпускает термопары (термоэлектрические преобразователи) с кабельным выводом в различных конструктивных исполнениях.

Термопары изготавливаются в двух исполнениях по номинальной статической характеристики: ХА(К), ХК(L). Для производства термопар используется термопарный кабель российского и зарубежного производства. Материал термопарногокабеля, материал корпуса а также способ изоляции рабочего конца термопары определяют диапазон рабочих температур.

Термопара состоит из двух соединённых сваркой проволок разного состава. Место соединения называют рабочим спаем. Место соединения противоположных концов проволок с медным кабелем или клеммами прибора называют холодным спаем. Напряжение с термопары зависит от типа термопары, разницы температур рабочего и холодного спая и температуры рабочего спая.

Термопары с небольшим диаметром термоэлектродного провода менее инерционны, но с другой стороны имеют меньший ресурс работы при высокой температуре. Для подключения термопар к приборам используются соответствующие характеристике конкретного датчика термопарные или термокомпенсационные провода.
