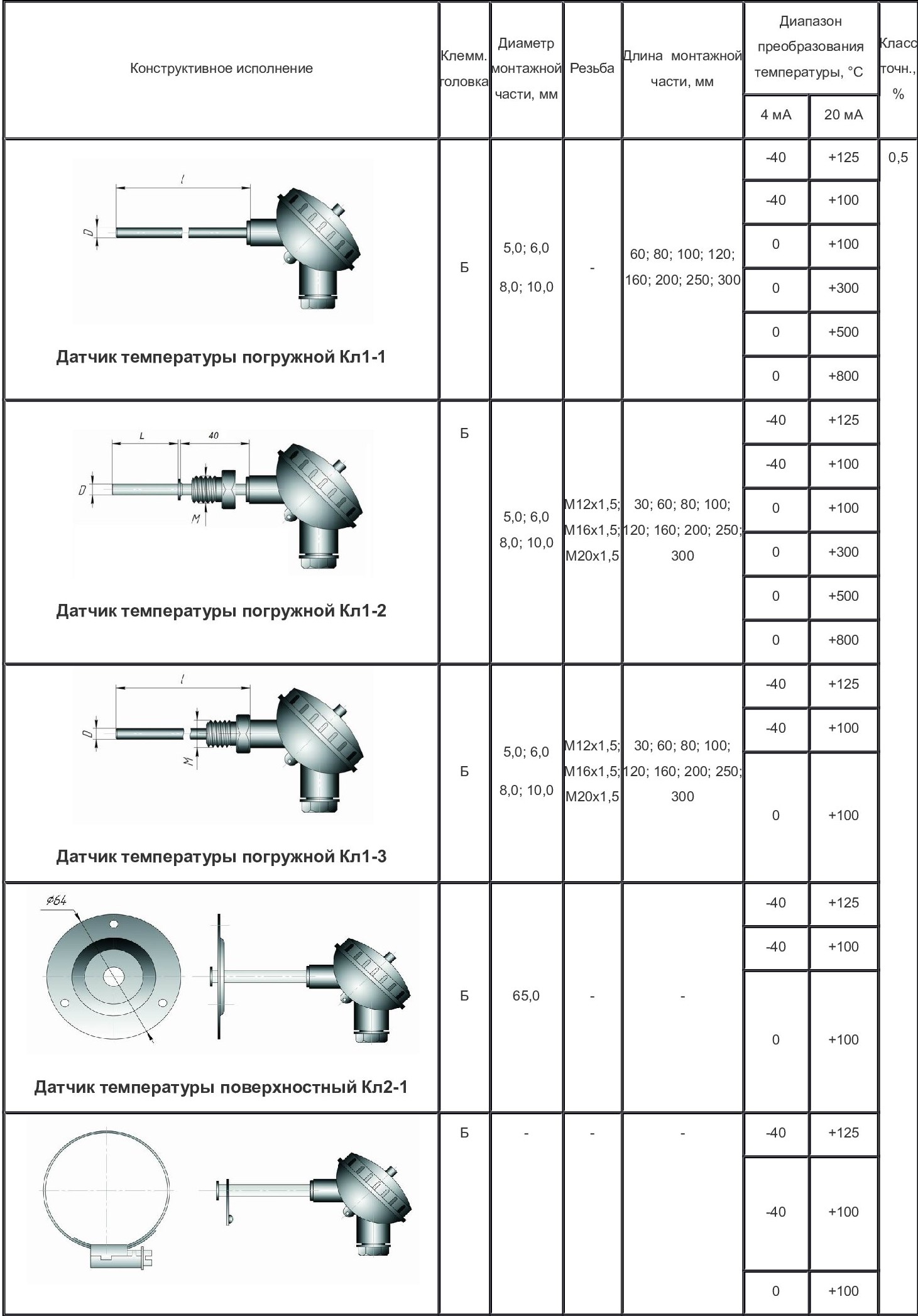

Датчики температуры с токовым выходом 4...20 мА (Кл 1-1,1-2, 1-3)

Датчик температуры с токовым выходом 4 .. 20 мА используется тогда, когда расстояние от точки контроля температуры до прибора слишком велико и может достигать 1000 м, а также когда используются универсальные приборы - контроллеры с токовым входным сигналом 4…20 mA.

Технические характеристики датчиков температуры с токовым выходом 4 .. 20 мА:

напряжение питания - от 7,5 до 36 В; предел допускаемой абсолютной погрешности - не более ±0,5 % от диапазона преобразования; максимальное сопротивление нагрузки - 1,0 кОм; степень защиты от воздействия воды и пыли (кроме конструктивного исполнения Кл3–2)- IP44 по ГОСТ 14254–96; средний срок службы - не менее 5 лет.

Тип термочувствительного элемента датчиков температуры 4 .. 20 мА:

1. Для обозначения «п/п» – полупроводниковый датчик ТС 1047 фирмы «Microchip» с параметрами: – напряжение питания – от 2,7 до 4,4 В; выход – напряжение от 0 до 1,75 В; чувствительность – 10 мВ/°С;
2. Для обозначения «ХА» – преобразователь термоэлектрический с НСХ ХА (К) по ГОСТ Р 8.585–2001.
