GSM-регулятор температуры многоканальный STR-GSM2

GSM измеритель - регулятор температуры многоканальный STR-GSM2-G относится к линейке приборов SX-GSM2 производства НПК «Рэлсиб», и представляет из себя полностью комплектный GSM блок контроля и управления температурой, который содержит всё необходимое для работы.

• Три канала измерения температуры
• Контроль протечки
• Два канала регулирования температуры
• Функция сигнализатора
• Возможность задания раздельных уставок для регулятора и сигнализатора с оповещением через SMS
• Широкий диапазон напряжения питания
• Наличие автономного питания на длительный срок
• Герметичный корпус
• Простая настройка с ПК при помощи встроенного ПО

Основные функции GSM – регулятора температуры

• поддержание заданной температуры путём управления нагревателем или холодильником по двум независимым каналам по двухпозиционному закону регулирования (функция двухканального терморегулятора) с использованием третьего канала в режиме сигнализатора с оповещением по SMS;

• непрерывный контроль температуры в трёх точках, протечки или уровня воды в одной точке с возможностью автоматического включения-отключения исполнительных устройств (до 2-х) по максимальному или минимальному уровню (функция сигнализатора, четыре входа два выхода);

• SMS оповещения: периодические через заданное время, при выходе какого-либо контролируемого параметра за заданные пределы, по запросу.

Для нормальной работы GSM - регулятора температуры STR-GSM2-G необходимы только GSM сеть и питание: переменное 220 В 50 Гц или постоянное 12…24 В.

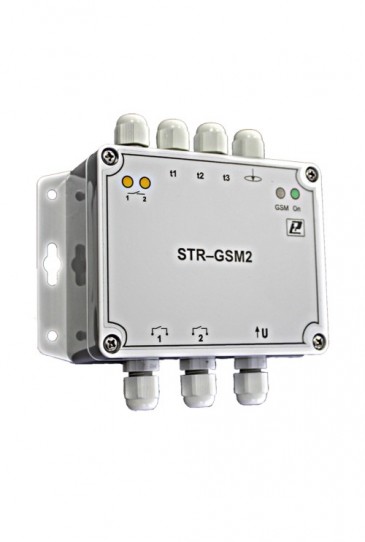

GSM – регулятор STR-GSM2-G изготовлен в прочном герметичном корпусе настенного крепления. Подключение питания, датчиков и нагрузок осуществляется к клеммам, находящимся внутри прибора, через гермовводы.

SIM карта и USB разъём находятся под крышкой корпуса GSM - регулятор температуры. Внешнего программного обеспечения не требуется. При подключении блока GSM - управления к USB-порту ПК, необходимо запустить исполняемый файл:relsib_gsm.exe – программу для просмотра текущих значений измеряемых величин и конфигурации устройства, находящуюся во внутренней флэш-памяти прибора.

Первоначальную настройку GSM блока для контроля температуры необходимо выполнить при подключении его компьютеру. В дальнейшем настройку отдельных параметров можно производить при помощи коротких SMS сообщений. Настройка GSM - регулятора выполняется легко и быстро, специальных знаний не требуется.

GSM - регулятор предназначен для жёстких условий эксплуатации. Заложенные в прибор возможности позволяют использовать его для различных целей. Основное GSM – регулятора температуры - внешнее. Однако в приборе имеется также автономное питание, позволяющее ему работать достаточно долгое время. При отключении внешнего питания GSM – регулятор автоматически переключается на автономное питание и продолжает выполнять только функции SMS оповещения. Для экономии питания управление нагрузкой отключается.


В приборе имеется энергосберегающий режим, позволяющий увеличить время автономной работы прибора до 1,5…3-х месяцев. В энергосберегающем режиме модем прибора большую часть времени находится в «спящем» состоянии, «просыпаясь» только для передачи периодических сообщений и при выходе какого-либо параметра за установленные пределы. В этом случае перенастроить прибор отправкой короткой SMS команды можно только в течение примерно 3-х минут с момента получения очередного SMS оповещения от прибора.

Датчики для GSM-регулятора
GSM - регулятор температуры укомплектован датчиками температуры и датчиком протечки воды стандартной конструкции.
Датчик температуры ТС.п/п3-К2.6х30хL
Датчик температуры ТС.п/п3-К4.6х80хL (М16х1,5)
Датчик протечки ДП-1

В качестве чувствительного элемента в датчиках температуры применяется сенсор DS18B20, работающий с шиной 1–Wire с внешнем питанием, т.е. трехпроводной.
Последовательность подключения датчиков к прибору не имеет значения, т.к. порядок следования датчиков в программе определяется при поиске датчиков на шине.
С точки зрения точности измерения температуры датчики являются взаимозаменяемыми без потери точности измерения.

При необходимости можно заказать датчики температуры, датчики протечки или уровня других конструктивных исполнений в соответствии с номенклатурой НПК «Рэлсиб».

Сервисные параметры

1. Максимальное количество номеров телефонов для отправки сообщений – 5.

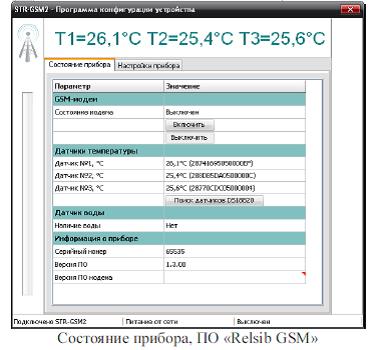

2. Возможность работы прибора в «режиме online» при подключении к компьютеру через USB–вход с индикацией крупными цифрами значений температуры, а также мнемонически уровня сиг-нала GSM связи .
3. Настройка (конфигурирование) параметров при помощи, встроенного в прибор ПО без использования внешнего ПО.
4. Возможность раздельной настройки критериев автоматической отправки SMS–сообщений для каждого номера телефона.
5. Возможность задания номера (номеров) телефона, с которого разрешена удалённая настройка прибора.
6. Удалённый контроль остатка денежных средств на SIM–карте прибора.
7. Отправка SMS со значениями контролируемых параметров: периодически через заданное время, при выходе какого–либо из контролируемых параметров за установленные границы, в ответ на отправленный SMS–запрос, а также в ответ на телефонный звонок с номера, зарегистрированного в приборе при его конфигурировании. Непрерывный контроль за наличием напряжения питания прибора с отправкой SMS.
8. Возможность использования прибора как в режиме регулятора, так и в режиме сигнализатора, Возможность задания раздельных уставок для регулятора и сигнализатора с оповещением через SMS.

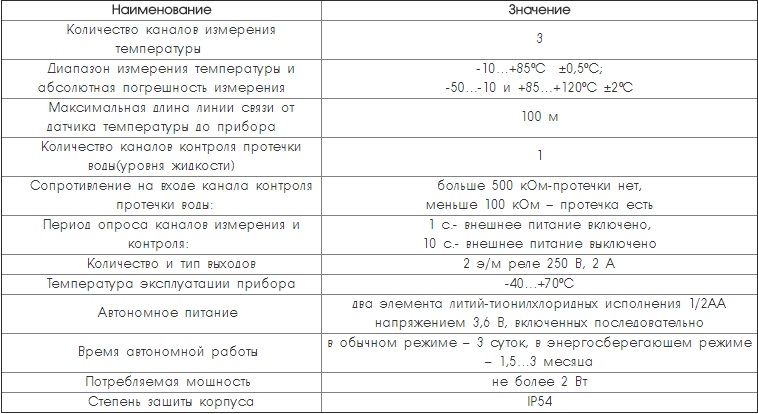

Технические характеристики
