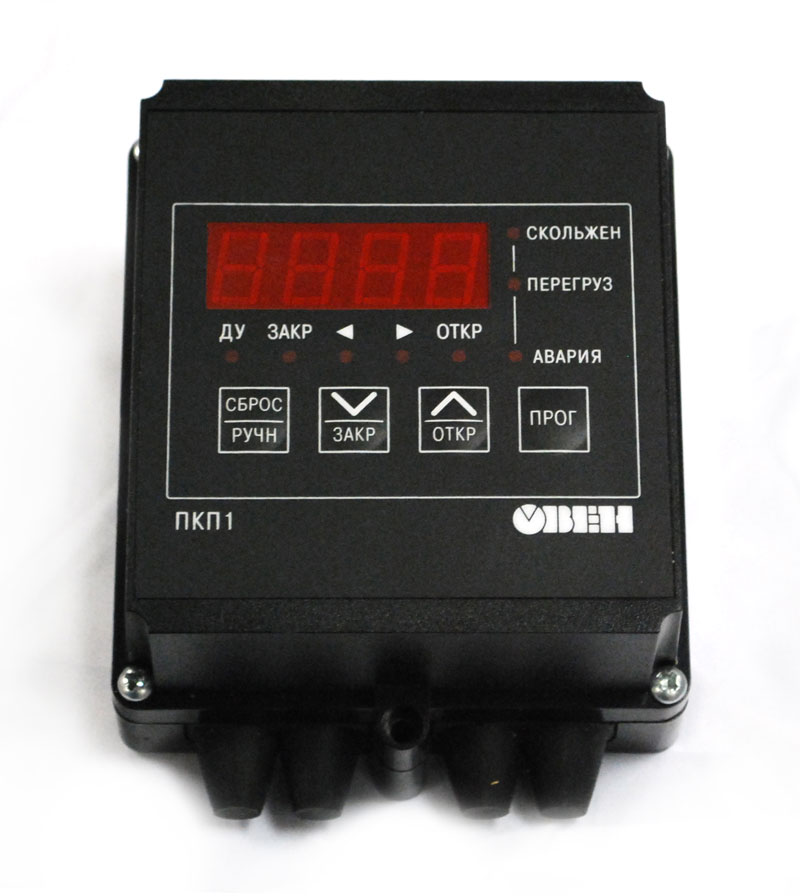

Назначение контрольно-измерительного прибора
Прибор ПКП1 предназначен для управления и контроля работой задвижек и затворов и для защиты их механизмов и электропроводов при заклинивании без применения концевых выключателей. ПКП1 с успехом используется, например, в системе «Водоканал».
Функциональные возможности
- АВТОМАТИЧЕСКАЯ ОСТАНОВКА ЭЛЕКТРОПРИВОДА при достижении задвижкой крайнего положения без применения концевых выключателей
- КОНТРОЛЬ ПОЛОЖЕНИЯ ЗАДВИЖКИ:– в ПКП1Т – по времени ее перемещения и току, потребляемому электродвигателем;– в ПКП1И – по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки
- ИНДИКАЦИЯ текущего положения задвижки в процентах
- ВЫКЛЮЧЕНИЕ УПРАВЛЕНИЯ ПРИВОДОМ с выдачей сигнала «Авария» при заклинивании задвижек или проскальзывании механизмов электропривода
- СОХРАНЕНИЕ ИНФОРМАЦИИ О ПОЛОЖЕНИИ ЗАДВИЖКИ при обесточивании
- РЕГИСТРАЦИЯ ПОЛОЖЕНИЯ ЗАДВИЖКИ при установке модуля стоковым выходом 4...20 мА или
- РЕГИСТРАЦИЯ ПОЛОЖЕНИЯ ЗАДВИЖКИ И УПРАВЛЕНИЕ ПРИВОДОМ при установке модуля интерфейса RS485 для связи прибора с компьютером

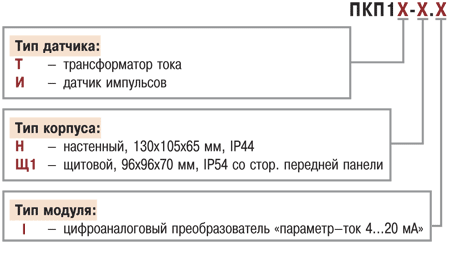

Прибор измерения и контроля ПКП1 выпускается в двух модификациях
ПКП1Т – прибор предназначен для управления и контроля положением задвижки по времени ее перемещения и току, потребляемому электродвигателем.
ПКП1И – прибор предназначен для управления и контроля положением задвижки по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки.
Прибор измерения и контроля ПКП1 выпускается в корпусах двух типов: настенном Н и щитовом Щ1.
В комплект поставки контрольно-измерительного прибора ПКП1 бесплатно входит: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Технические характеристики
Номинальное напряжение питания | 220 В частотой 50 Гц |
Допустимое отклонение номинального напряжения | –15…+10 % |
Тип датчика: | |
– ПКП1Т | трансформатор тока N (5A) (см. ГОСТ 7746-89) |
– ПКП1И | геркон, датчик Холла, активный датчик |
Контроль перемещения задвижки: | |
– ПКП1Т | по времени (5...999,9 с) |
– ПКП1И | по числу импульсов (до 9999 с) |
Время задержки срабатывания по току | 0,1...10 с |
Максимально допустимый ток нагрузки: | |
– э/м реле управления привода | 3 А при 220 В, cos ? > 0,4 |
– э/м реле сигнализации состояний | 3 А при 220 В, cos ? > 0,4 |
Дополнительный модуль | с токовым выходом 4...20 мА или
интерфейс RS-485 |
Количество разрядов индикации: | 4 |
Габаритные размеры и степень защиты корпуса | |
– настенный (Н) | 130х105х65 мм, IP44 |
– щитовой (Щ1) | 96х96х70 мм, IP54 со стороны передней панели |
Условия эксплуатации
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °С) | не более 80 % |
Стандартные позиции
ПКП1И-Н - 8 201,00 руб.
ПКП1И-Щ1 - 8 201,00 руб.
ПКП1Т-Н - 8 201,00 руб.
ПКП1Т-Н.I - 8 201,00 руб.
ПКП1Т-Щ1 - 8 201,00 руб.
ПКП1Т-Щ1.I - 8 201,00 руб.
