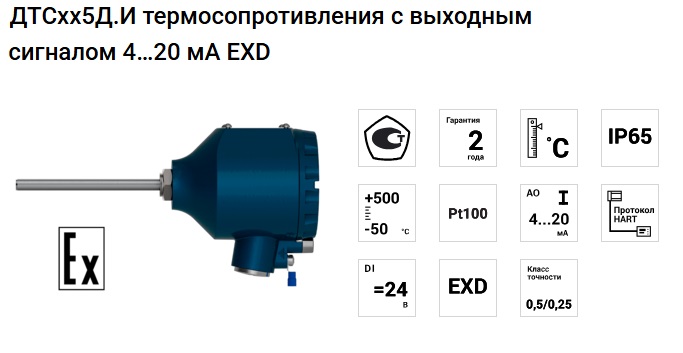

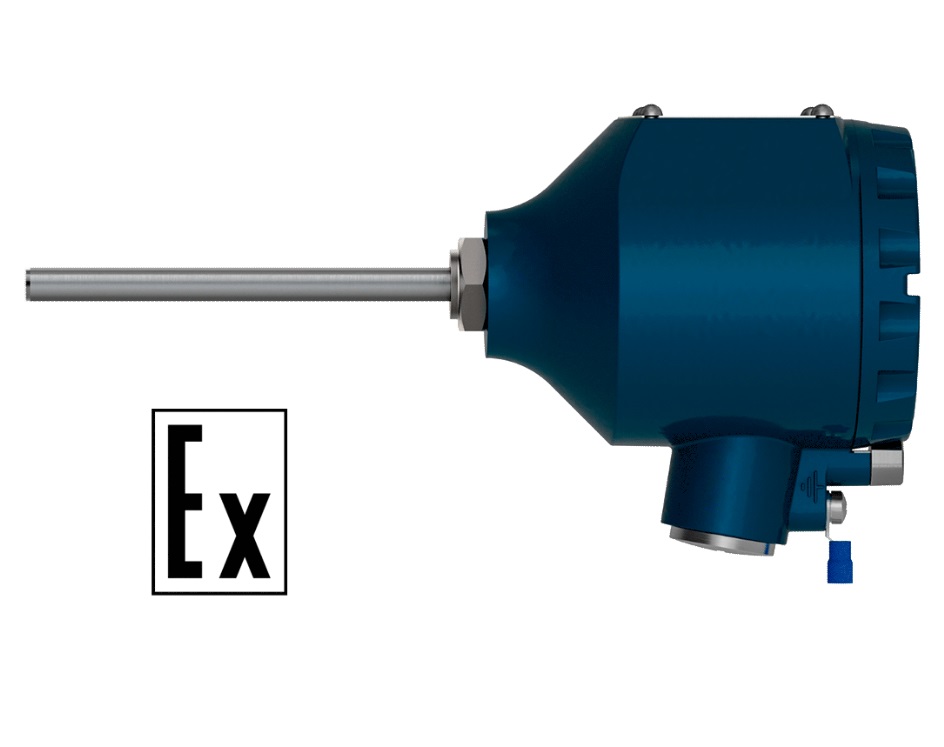

ДТСхх5Д.И термосопротивления с сигналом 4…20 мА EXD

ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD

ДТСхх5Д.И предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.АA87.В.01016/22 на термометры сопротивления).



Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Области применения
Системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности ДТСхх5Д.И:
Тип выхода: аналоговый, многопредельный.
Диапазон измеряемых температур: –50…+500 °С.
НСХ: Рt100.
Выходной сигнал: 4…20 мА, HART (только для Рt100).
Класс точности: ±0,25 %; ±0,5 %.
Межповерочный интервал — 2 года.
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.

Стандартный срок производства – от 6 рабочих дней




Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013).
