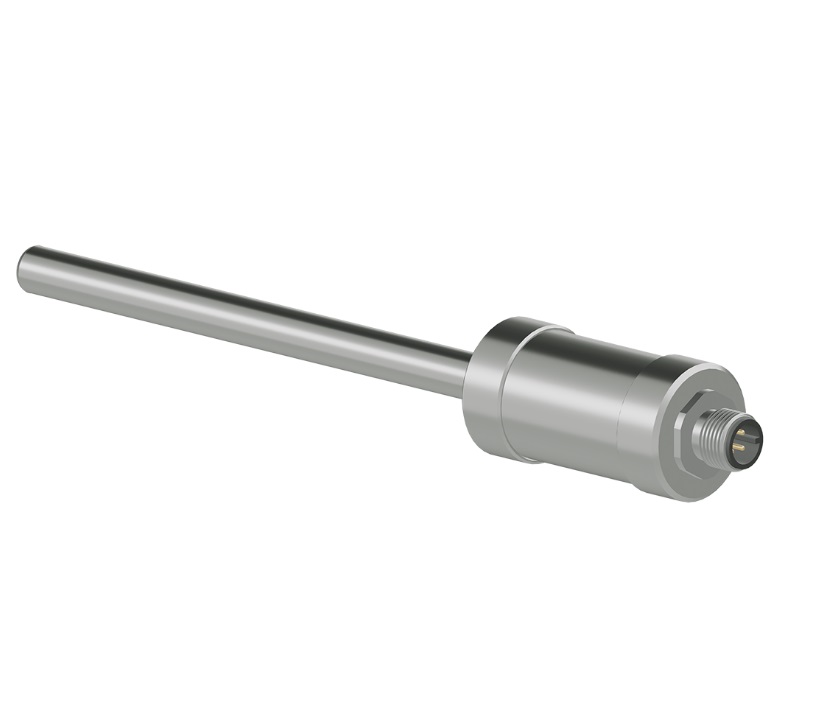

ДТСхх3 термосопротивления с разъемом М12

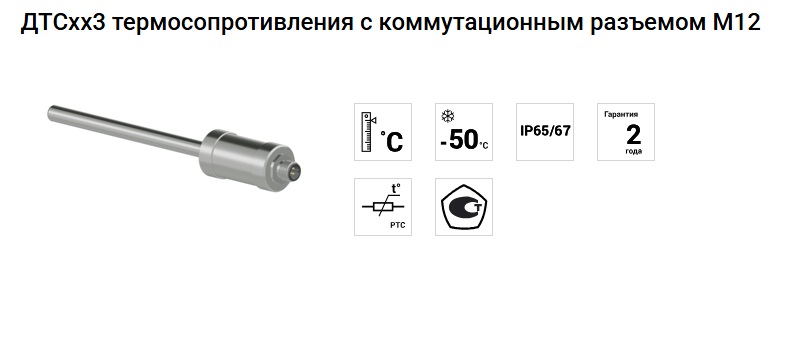

ДТСхх3 термосопротивления с коммутационным разъемом М12

Датчики температуры ДТСхх3 с коммутационным разъемом М12 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Ответная часть разъема М12 не входит в комплект поставки и приобретается отдельно. Для заказа доступны разборные разъёмы М12 или формованные кабельные сборки М12.



Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности ДТСхх3 с М12:
Удобство монтажа: разъем М12 (1 ЧЭ – 4 pin, 2 ЧЭ – 4pin; 6 pin)
Большое количество исполнений за счет новой маркировки
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.

Основные характеристики
Вероятность безотказной работы при соблюдении условий эксплуатации:

ДТС с платиновым ЧЭ

от -50 до +250 °С – не менее 0,95 за 40 000 ч;
от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.
ДТС с медным ЧЭ

от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх3 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Стандартный срок производства – от 5 рабочих дней

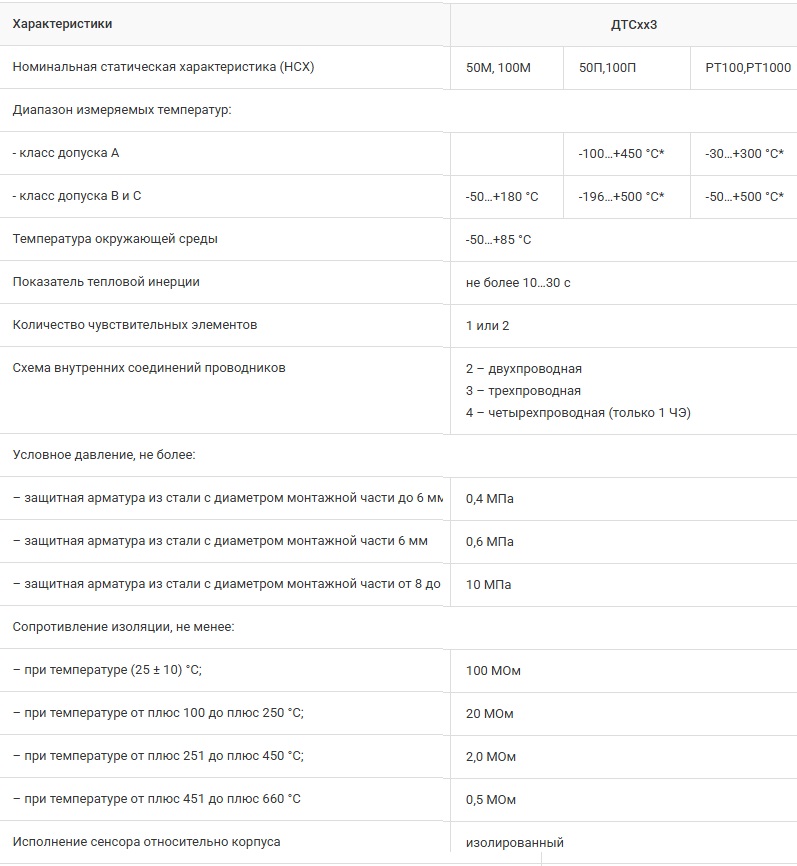

Технические характеристики ДТСхх3
