Датчик давления Овен ПД100-ДГ

Погружной датчик гидростатического давления Овен ПД100-ДГ

Гидростатическое давление – давление, оказываемое столбом жидкости высотой h на дно сосуда.

Назначение датчика гидростатического давления ПД100-ДГ

Датчики ПД100-ДГ предназначены для непрерывного преобразования давления гидростатического столба жидкости в унифицированный сигнал постоянного тока 4…20 мА.

Датчики гидростатического давления  применяются для измерения уровня жидкости погружным способом в системах КНС, водонапорных башнях, приемных емкостях и т.д.

Преобразователи гидростатического давления представлены моделью ОВЕН ПД100-ДГ0,6-137-0,5. Данная модель представляет собой погружной преобразователь с измерительной мембраной из нержавеющей стали AISI 316L, измерительным штуцером М24х1,5 и встроенным сигнальным кабелем с капилляром.

ВНИМАНИЕ! При заказе преобразователя нужно указать длину необходимого встроенного кабеля в метрах.

Модель характеризуется повышенной точностью измерения (до ±0,25% от ВПИ), низким выходным шумом (не более ±5 мкА), конкурентной ценой.

Функции датчика гидростатического давления ПД100-ДГ

• ИЗМЕРЕНИЕ гидростатического давления нейтральных к нержавеющей стали AISI 316L сред (воздух, пар, различные жидкости)
• ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА
• ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
• ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ 200% от ВПИ
• КЛАСС ТОЧНОСТИ ±0,5 и  ±1,0 % от ВПИ
• СТЕПЕНЬ ЗАЩИТЫ корпуса датчика давления – IP68
• ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

Технические характеристики

Выходной сигнал по ГОСТ 26.011	4...20 мА постоянного тока
Пределы допустимой основной погрешности измерения
Предел допустимой дополнительной температурной погрешности измерения
Повторяемость	не более  ±0,1 % от ВПИ
Диапазон рабочих температур контролируемой и окружающей среды	4…70 °С
Напряжение питания постоянного тока	12…36 В
Сопротивление нагрузки	0…1200 Ом (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	группа исполнения V3
Степень защиты корпуса датчиков давления по ГОСТ 14254	IP68
Среднее время наработки на отказ	не менее 100 000 ч
Средний срок службы	12 лет
Масса	не более 0,2 кг
Штуцер порта давления	M24х1,5 (открытая мембрана)
Тип электрического соединителя	встроенный кабель заказной длины

Характеристика	Стандартные модификации
Верхний предел измеряемого давления, МПа	0,04	0,06	0,1	0,16
Предельное давление перегрузки, МПа	0,08	0,12	0,2	0,32

Характеристика	Заказные модификации
Верхний предел измеряемого давления, МПа	0,025	0,4	0,6	1,0	1,6	2,5
Предельное давление перегрузки, МПа	0,05	0,8	1,2	2,0	3,2	5,0

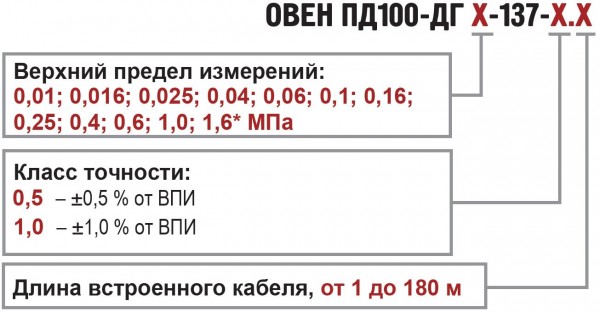

Тип измеряемого давления

ДГ – гидростатическое

Верхний предел измерений

См. раздел «Технические характеристики»

Код обозначения модели

числовой код, состоящий из трех цифр:

• первая цифра – тип материала мембраны (таблица 1);
• вторая цифра – тип штуцера (таблица 2);
• третья цифра – тип электрического соединителя (таблица 3).

Таблица 1 – Соответствие кода обозначения и материала мембраны

Код обозначения	Материал мембраны
1	AISI 316L

Таблица 2 – Соответствие кода обозначения и типа штуцера

Код обозначения	Тип штуцера
3	М24х1,5

Таблица 3 – Соответствие кода обозначения и типа соединителя

Код обозначения	Тип электрического соединителя
7	Встроенный кабель с капилляром

Класс точности

Предел основной допускаемой погрешности: 0,5 (±0,5 %); 1,0 (±1,0 %).

Длина встроенного кабеля

Для соответствующего исполнения указывается длина встроенного кабеля в метрах.

Модельный ряд датчиков давления серии ПД100

На рисунке изображен весть модельный ряд датчиков давления серии Овен ПД 100 различного назначения

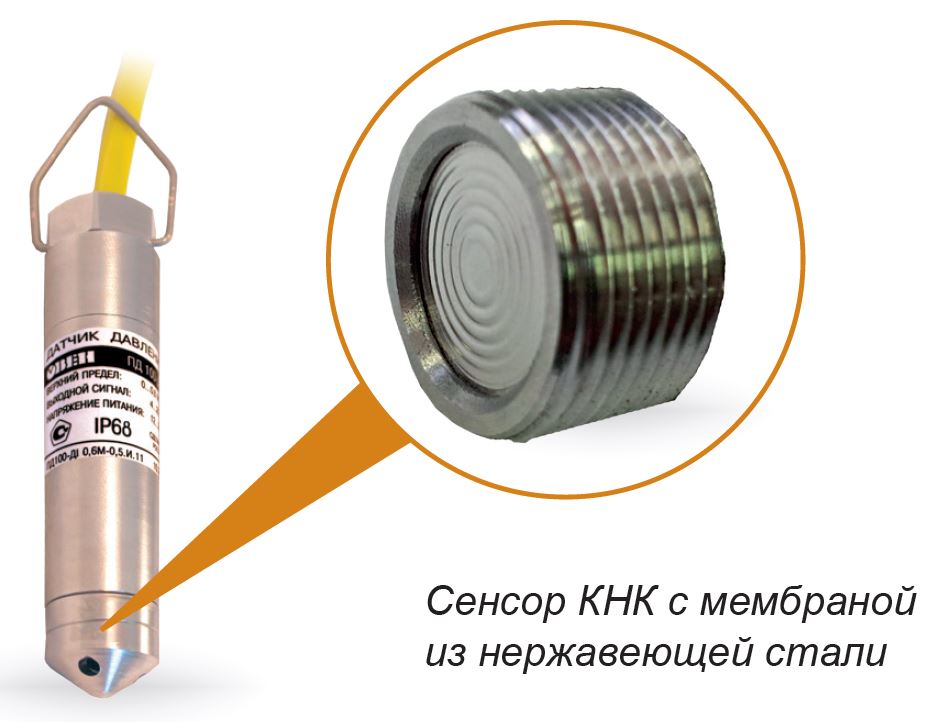

Данная модель датчика гидростатического давления характеризуется возможностью работы внутри жидкости. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съемный защитный колпачок предохраняет измерительную мембрану (открытый сенсор) от механических повреждений. Преобразователи данной модели могут применяться в системах измерения и поддержания уровня жидкости на основных и вторичных производствах в промышленности и ЖКХ: водозаборных скважинах и резервуарах, канализационных станциях и емкостях, прудах-отстойниках, водонапорных башнях и т.д.
