Датчик давления БД-1

Датчик давления БД-1

Статус:  Под заказ
Цена: 0.00 руб.
Описание

Датчик давления БД-1. Описание

Датчик давления БД-1. Назначение

Преобразователи давления измерительные БД-1 (далее по тексту – преобразователь) предназначен для измерений и преобразований избыточного давления жидкостей и газов в нормированный выходной сигнал постоянного тока или напряжения. Преобразователи могут применяться для работы с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.



Датчик давления БД-1

Устройство и работа

Принцип действия преобразователей основан на упругой деформации измерительной мембраны, на которую нанесены пьезорезистивные элементы, соединенные в мостовую схему. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезистивных элементов и разбалансу мостовой схемы. При этом возникает электрический сигнал пропорциональный давлению, который поступает в блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал постоянного тока или напряжения.Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подается через штуцер в рабочую полость преобразователей. Преобразователи выпускаются отградуированными на входной сигнал в единицах давления кПа, МПа, кгс/см2, бар и других единицах давления.


Основные технические характеристики (стандартная версия)

Возможные диапазоны:

0…4 бар, 0…6 бар, 0…10 бар, 0..16 бар, 0…25 бар,
0…40 бар,0…60 бар, 0…100 бар,0…160 бар,0…250 бар

Погрешность:

0,5% или 1,0%

Схема

2-х пров.

3-х пров.

4-хпров.

Выходной сигнал

4-20мА

0,5-4,5B @5В

0-100mV @10B

Питание

DC 8-28В

DC 4.75-5.25В

DC 5-15В

Температура измеряемой среды

-25…+80С

Исполнение

IP65

Материал корпуса

SS 316L

Присоединительная резьба

G1/4 (Другие по запросу)

Уплотнение

Витон

Масса

60 гр.

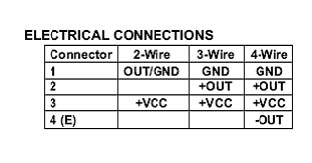

Габаритные размеры:Схема присоединения:

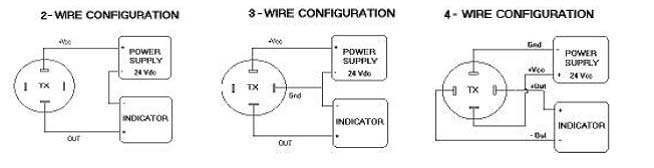

Схема подключения датчика давления БД 1

Пример оформления заказа:

БД-1 – В - (0-10)бар – G1/4 – 0.5

Возможно изготовление различных вариантов электрических присоединений, а так же резьбовых соединений к процессу, а так же специальное производство по чертежам заказчика.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Возможность сборки с моделями разделителей сред компании BD, а так же других производителей.
- Настройка диапазона программным способом.
- Длительный срок службы датчика давления.

Купить датчик давления БД ПД-1 по выгодной цене

Купить по низкой цене датчики давления в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Грозный, Нальчик, Владикавказ, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!



Доставка датчиков давления в города Юга России


Мы доставим регуляторы датчик давления БД ПД-1 и другие датчики в течении одного - двух дней в города: Ростов, Таганрог, Новочеркасск, Азов, Шахты, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Волгодонск, Сальск, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Грозный, Махачкала.

Техническая документация и гарантии на датчик измерения давления БД ПД-1


На все виды датчики давления наша компания представляет полный пакет сопроводительных документов и технической документации. Все приборы имеют длительный срок эксплуатации и обеспечиваются заводской гарантией и сервисным обслуживанием.
