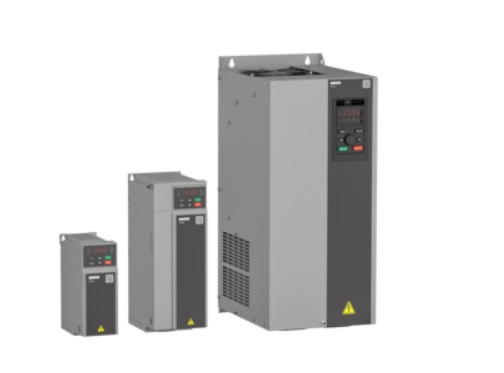

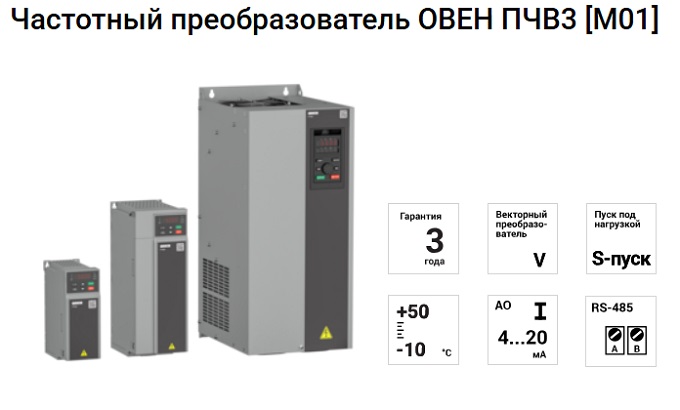

Частотный преобразователь ОВЕН ПЧВ3 [М01]
Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.
Основные особенности преобразователя- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Монтаж «стенка к стенке» без зазоров.
- Встроенная лицевая панель оператора.
- Быстросъёмный вентиляторы охлаждения.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
Дополнительные платы расширения:
- для работы с энкодерами (5 В/12 В);
- для работы с резольверами;
- для работы по протоколу PROFIBUS;
- для работы по протоколу PROFINET;
- для работы по протоколу CANopen;
- для работы по протоколу EtherCAT;
- для работы по протоколу Modbus TCP;
- для расширения входов/выходов.
Основные функции преобразователя частоты- Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя;

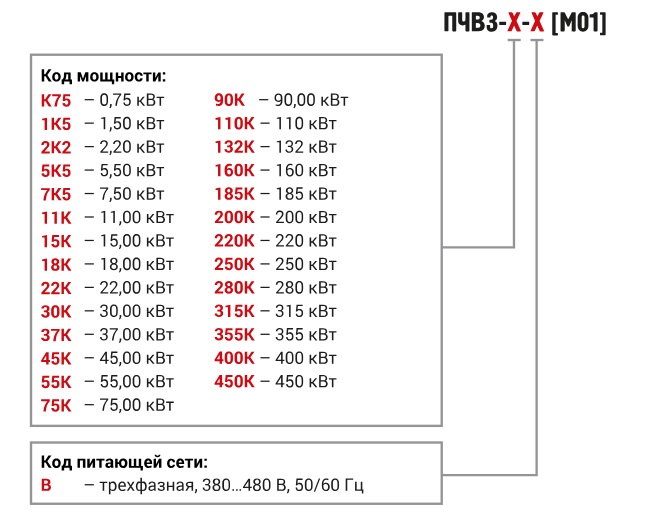

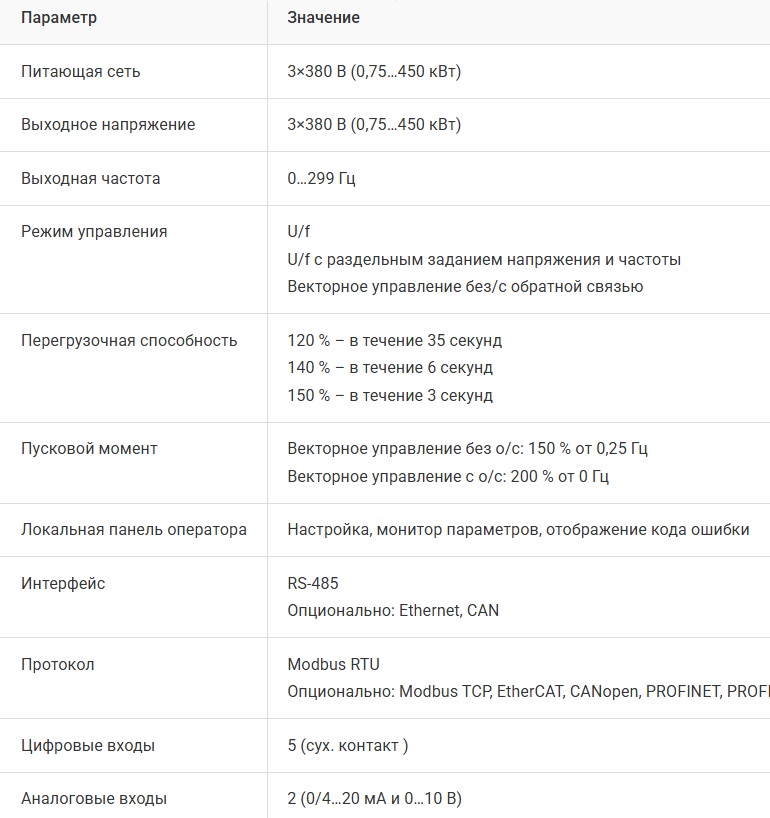

Основные параметры- Питание 3×380 В (0,75…450 кВт).
- Выходная частота до 299 Гц.
- Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).
- Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.
