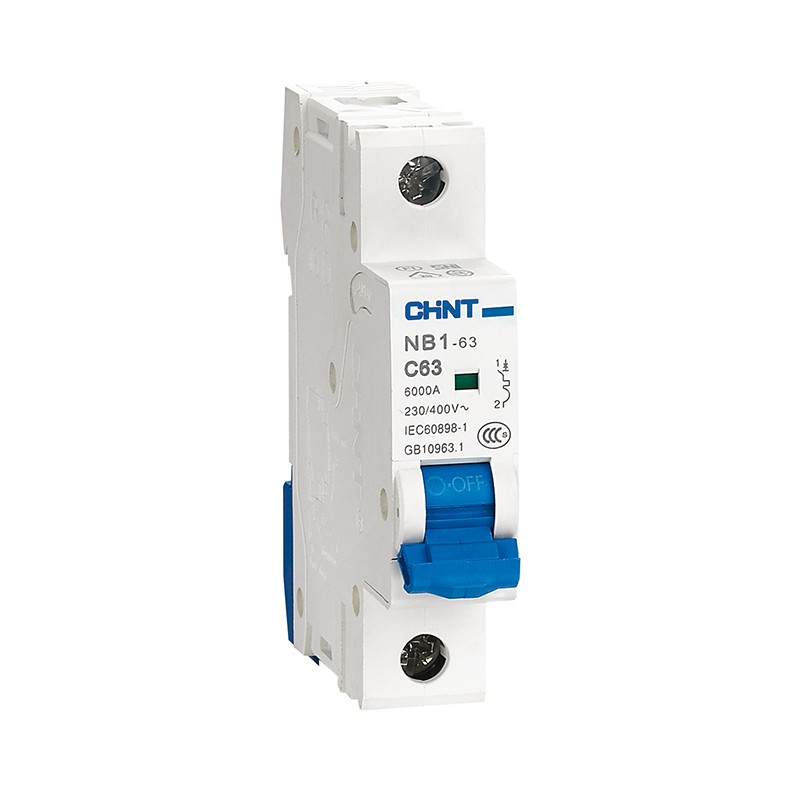

Автоматические выключатели CHINT NB1-63

Электрические автоматические выключатели CHINT Electric серии NB1-63 обеспечивают защиту электрической цепи от превышения максимально разрешенного рабочего тока (перегрузок) и токов короткого замыкания. Основное отличие качественных автоматических выключателей от предохранителей - это их многоразовое использование. Недорогие автоматические выключатели данной серии имеют три типа характеристики срабатывания B, C и D.

Тип B - электрический автоматический выключатель выдерживает пусковой ток устройства в 3-5 раз выше номинального тока;

тип C - электрический автоматический выключатель выдерживает пусковой ток устройства в 5-10 раз выше номинального тока;

тип D - автомат выдерживает пусковой ток устройства в 10-12 раз выше номинального тока.

Пусковой ток - это ток, который появляется при подключении к электрической цепи какого-либо электропотребителя. Качественный автоматический выключатель должен распознать слишком большой ток и своевременно разорвать электрическую цепь. Широкий выбор недорогих автоматических выключателей различных типов позволяет их устанавливать как в квартирных щитках, так и в вводно- распределительных щитах заводов, а также для любого количества электропотребителей. При выборе недорогого автоматического выключателя для достижения максимально полной защиты электрической цепи важно учесть всех подключенных электропотребителей. Также при выборе качественного автоматического выключателя учитывается и предельная отключающая способность выключателя, чтобы при больших токах короткого замыкания автомат смог разомкнуть контакты.

Основные технические характеристики автоматических выключателей CHINT Electric серии NB1-63

Номинальное напряжение изоляции Ui, В	500
Ном напряжение Ue, В	230/400
Ном частота, Гц	50/60
Ном ток In, А	1...63
Характеристики срабатывания электромагнитного расцепителя	B, C, D
Ном импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ	4
Ном отключающая способность, кА	6, 10
Электрическая износостойкость	4000
Механическая износостойкость	20000
Степень защиты	IP20
Рабочая температура, °С	-25...+40
Температура хранения, °С	-25...+70

Автоматические выключатели NB1-63, характеристика B

Ном ток In	1-полюсный		2-полюсный		3-полюсный		4-полюсный
Ном ток In	Типовое обозначение	Артикул	Типовое обозначение	Артикул	Типовое обозначение	Артикул	Типовое обозначение	Артикул
1A	NB1-63 1P B1	179599	NB1-63 2P B1	179641	NB1-63 3P B1	179683	NB1-63 4P B1	179725
2A	NB1-63 1P B2	179603	NB1-63 2P B2	179645	NB1-63 3P B2	179687	NB1-63 4P B2	179729
3A	NB1-63 1P B3	179606	NB1-63 2P B3	179648	NB1-63 3P B3	179690	NB1-63 4P B3	179732
4A	NB1-63 1P B4	179608	NB1-63 2P B4	179650	NB1-63 3P B4	179692	NB1-63 4P B4	179734
6A	NB1-63 1P B6	179611	NB1-63 2P B6	179653	NB1-63 3P B6	179695	NB1-63 4P B6	179736
10A	NB1-63 1P B10	179600	NB1-63 2P B10	179642	NB1-63 3P B10	179684	NB1-63 4P B10	179726
13A	NB1-63 1P B13	179601	NB1-63 2P B13	179643	NB1-63 3P B13	179685	NB1-63 4P B13	179727
16A	NB1-63 1P B16	179602	NB1-63 2P B16	179644	NB1-63 3P B16	179686	NB1-63 4P B16	179728
20A	NB1-63 1P B20	179604	NB1-63 2P B20	179646	NB1-63 3P B20	179688	NB1-63 4P B20	179730
25A	NB1-63 1P B25	179605	NB1-63 2P B25	179647	NB1-63 3P B25	179689	NB1-63 4P B25	179731
32A	NB1-63 1P B32	179607	NB1-63 2P B32	179649	NB1-63 3P B32	179691	NB1-63 4P B32	179733
40A	NB1-63 1P B40	179609	NB1-63 2P B40	179651	NB1-63 3P B40	179693	NB1-63 4P B40	179735
50A	NB1-63 1P B50	179610	NB1-63 2P B50	179652	NB1-63 3P B50	179694	NB1-63 4P B50	179736
63A	NB1-63 1P B63	179612	NB1-63 2P B63	179654	NB1-63 3P B63	179696	NB1-63 4P B63	179738

Автоматические выключатели NB1-63, характеристика C

Ном ток In	1-полюсный		2-полюсный		3-полюсный		4-полюсный
Ном ток In	Типовое обозначение	Артикул	Типовое обозначение	Артикул	Типовое обозначение	Артикул	Типовое обозначение	Артикул
1A	NB1-63 1P C1	179613	NB1-63 2P C1	179655	NB1-63 3P C1	179697	NB1-63 4P C1	179739
2A	NB1-63 1P C2	179617	NB1-63 2P C2	179659	NB1-63 3P C2	179701	NB1-63 4P C2	179743
3A	NB1-63 1P C3	179620	NB1-63 2P C3	179662	NB1-63 3P C3	179704	NB1-63 4P C3	179746
4A	NB1-63 1P C4	179622	NB1-63 2P C4	179664	NB1-63 3P C4	179706	NB1-63 4P C4	179748
6A	NB1-63 1P C6	179625	NB1-63 2P C6	179667	NB1-63 3P C6	179709	NB1-63 4P C6	179751
10A	NB1-63 1P C10	179614	NB1-63 2P C10	179656	NB1-63 3P C10	179698	NB1-63 4P C10	179740
13A	NB1-63 1P C13	179615	NB1-63 2P C13	179657	NB1-63 3P C13	179699	NB1-63 4P C13	179741
16A	NB1-63 1P C16	179616	NB1-63 2P C16	179658	NB1-63 3P C16	179700	NB1-63 4P C16	179742
20A	NB1-63 1P C20	179618	NB1-63 2P C20	179660	NB1-63 3P C20	179702	NB1-63 4P C20	179744
25A	NB1-63 1P C25	179619	NB1-63 2P C25	179661	NB1-63 3P C25	179703	NB1-63 4P C25	179745
32A	NB1-63 1P C32	179621	NB1-63 2P C32	179663	NB1-63 3P C32	179705	NB1-63 4P C32	179747
40A	NB1-63 1P C40	179623	NB1-63 2P C40	179665	NB1-63 3P C40	179707	NB1-63 4P C40	179749
50A	NB1-63 1P C50	179624	NB1-63 2P C50	179666	NB1-63 3P C50	179708	NB1-63 4P C50	179750
63A	NB1-63 1P C63	179626	NB1-63 2P C63	179668	NB1-63 3P C63	179710	NB1-63 4P C63	179752

Автоматические выключатели NB1-63, характеристика D

Ном ток In	1-полюсный		2-полюсный		3-полюсный		4-полюсный
Ном ток In	Типовое обозначение	Артикул	Типовое обозначение	Артикул	Типовое обозначение	Артикул	Типовое обозначение	Артикул
1A	NB1-63 1P D1	179627	NB1-63 2P D1	179669	NB1-63 3P D1	179711	NB1-63 4P D1	179753
2A	NB1-63 1P D2	179631	NB1-63 2P D2	179673	NB1-63 3P D2	179715	NB1-63 4P D2	179757
3A	NB1-63 1P D3	179634	NB1-63 2P D3	179676	NB1-63 3P D3	179718	NB1-63 4P D3	179760
4A	NB1-63 1P D4	179636	NB1-63 2P D4	179678	NB1-63 3P D4	179720	NB1-63 4P D4	179762
6A	NB1-63 1P D6	179639	NB1-63 2P D6	179681	NB1-63 3P D6	179723	NB1-63 4P D6	179765
10A	NB1-63 1P D10	179628	NB1-63 2P D10	179670	NB1-63 3P D10	179712	NB1-63 4P D10	179754
13A	NB1-63 1P D13	179629	NB1-63 2P D13	179671	NB1-63 3P D13	179713	NB1-63 4P D13	179755
16A	NB1-63 1P D16	179630	NB1-63 2P D16	179672	NB1-63 3P D16	179714	NB1-63 4P D16	179756
20A	NB1-63 1P D20	179632	NB1-63 2P D20	179674	NB1-63 3P D20	179716	NB1-63 4P D20	179758
25A	NB1-63 1P D25	179633	NB1-63 2P D25	179675	NB1-63 3P D25	179717	NB1-63 4P D25	179759
32A	NB1-63 1P D32	179635	NB1-63 2P D32	179677	NB1-63 3P D32	179719	NB1-63 4P D32	179761
40A	NB1-63 1P D40	179637	NB1-63 2P D40	179679	NB1-63 3P D40	179721	NB1-63 4P D40	179763
50A	NB1-63 1P D50	179638	NB1-63 2P D50	179680	NB1-63 3P D50	179722	NB1-63 4P D50	179764
63A	NB1-63 1P D63	179640	NB1-63 2P D63	179682	NB1-63 3P D63	179724	NB1-63 4P D63	179766
