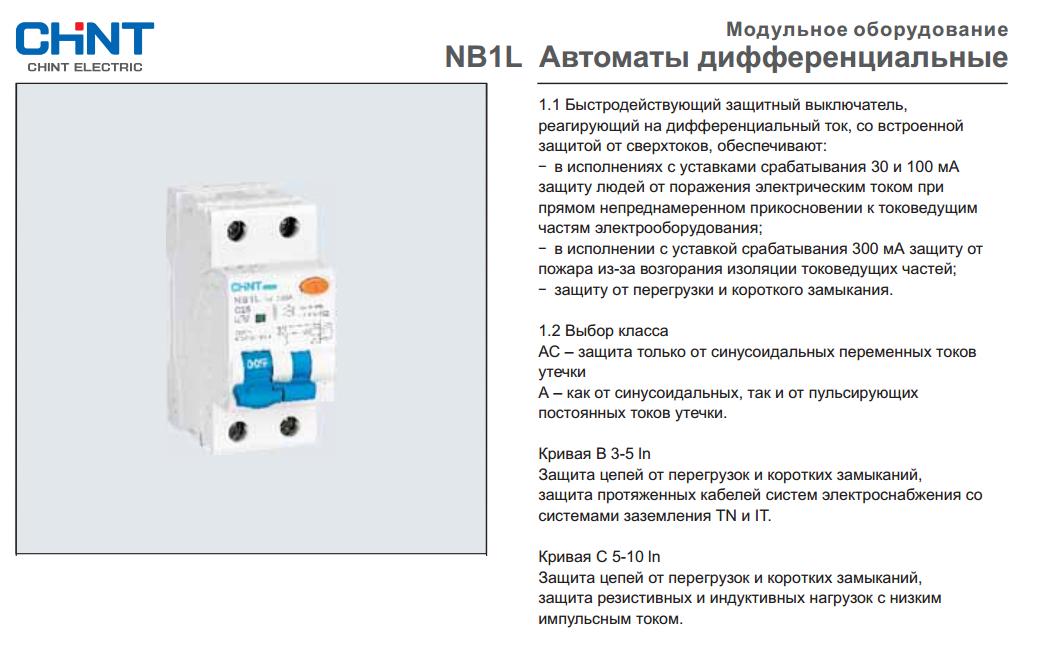

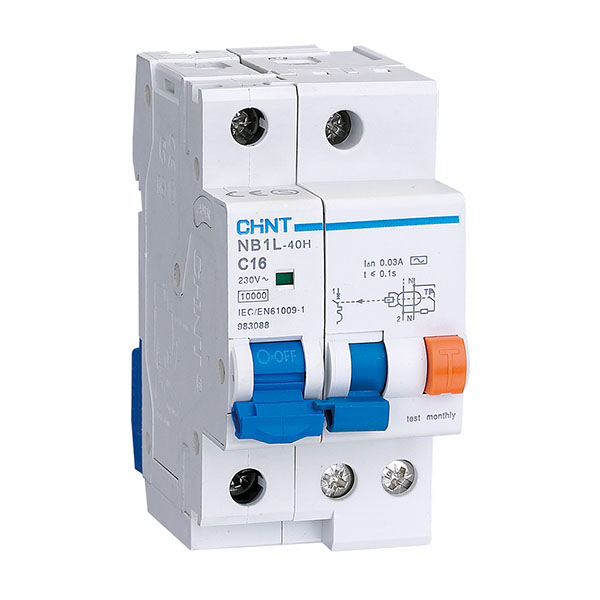

Автоматы дифференциальные CHINT Electric серии NB1L
Автоматы дифференциальные CHINT Electric серии NB1L являются качественными и недорогими устройствами дифференциальной защиты. Автомат дифференциальный CHINT, так называемый автоматический выключатель с дифференциальной защитой, есть не что иное, как электрический автоматический выключатель и УЗО, совмещенные в одном корпусе.
Подобные автоматы применяются в электрических сетях с номинальным напряжением 220 В и частотой 50/60 Гц. Дифференциальный автомат защиты распознает как токи перегрузки или короткого замыкания, так и токи утечки. Устройство дифференциальной защиты способно выполнять две функции:
- защита человека от поражения электрическим током при непреднамеренном прикосновении к токоведущим частям электроприбора, а также при утечке электрического тока. В этом случае, автомат дифференциальный выполняет функции УЗО;
- защиту электросети от тока перегрузок или короткого замыкания. При этом выполняется функция автоматического выключателя.
Основные технические характеристики автоматов дифференциальных CHINT Electric серии NB1L
| Номинальное напряжение изоляции Ui, В | 500 |
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 6 |
Номинальное напряжение Ue, В | 230/400 |
| Номин частота, Гц | 50/60 |
| Номин ток In, А | 6-63 |
| Количество полюсов | 1P+N, 2, 3, 4 |
| Тип (AC- пер. ток, A-пер. и пульс. пост. ток) | AC, А |
| Номинальный отключающий дифференциальный ток I∆n | 0.03, 0.1, 0.3 |
| Номинальный дифференциальный ток отключения и включения I∆m, A | 500(In≤40A)/630(In>40A) |
| Характеристики срабатывания электромагнитного расцепителя | В, C |
| Номинальная отключающая способность короткого замыкания Icn, кА | 6, 10 |
| Время отключения менее I∆n, с | ≤0.1 |
| Электрическая износостойкость | 2000 |
| Механическая износостойкость | 2000 |
| Индикатор дифференциального тока | да |
| Степень защиты | IP20 |
| Рабочая температура, °С | -25...+40 |
| Температура хранения, °С | -25...+70 |
Таблица для выбора автомата дифференциального CHINT Electric серии NB1L по артикулу
NB1L, характеристика B, тип AC, тип A, дифф. ток 30mA, дифф. ток 300mA
Номин ток In | 30mA, Тип AC, 1P+N 36мм, Icn=10kA | 30mA, Тип A, 1P+N 36мм, Icn=6kA | 300mA,Тип AC, 1P+N 36мм, Icn=10kA |
Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик |
6A | NB1L 1P+N B6 30mA(36мм) | 203096 | NB1L 1P+N B6 30mA типА(36мм) | 203004 | | |
| 10A | NB1L 1P+N B10 30mA(36мм) | 203097 | NB1L 1P+N B10 30mA типА(36мм) | 203005 | | |
| 16A | NB1L 1P+N B16 30mA(36мм) | 203099 | NB1L 1P+N B16 30mA типА(36мм) | 203007 | | |
| 20A | NB1L 1P+N B20 30mA(36мм) | 203100 | NB1L 1P+N B20 30mA типА(36мм) | 203008 | | |
| 25A | NB1L 1P+N B25 30mA(36мм) | 203101 | NB1L 1P+N B25 30mA типА(36мм) | 203009 | NB1L 1P+N B25 300mA(36мм) | 203133 |
| 32A | NB1L 1P+N B32 30mA(36мм) | 203102 | NB1L 1P+N B32 30mA типА(36мм) | 203054 | NB1L 1P+N B32 300mA(36мм) | 203134 |
| 40A | NB1L 1P+N B40 30mA(36мм) | 203103 | NB1L 1P+N B40 30mA типА(36мм) | 203055 | NB1L 1P+N B40 300mA(36мм) | 203135 |
NB1L, тип AC, характеристика C, дифф. ток 30mA
Номин ток In | 1P+N 36мм, Icn=10kA | 2P 54мм, Icn=10kA | 2P, Icn=6kA (NB1+дифф. блок) | 3P, Icn=6kA (NB1+дифф. блок) | 4P, Icn=6kA (NB1+дифф. блок) |
Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артикул |
6A | NB1L 1P+N C6 30mA(36мм) | 203104 | NB1L 2P C6 30mA(54мм) | 205088 | NB1L-40 2P C6 30mA | 198011 | | | | |
| 10A | NB1L 1P+N C10 30mA(36мм) | 203105 | NB1L 2P C10 30mA(54мм) | 205089 | NB1L-40 2P C10 30mA | 197975 | NB1L-40 3P C10 30mA | 198019 | NB1L-40 4P C10 30mA | 198107 |
| 16A | NB1L 1P+N C16 30mA(36мм) | 203107 | NB1L 2P C16 30mA(54мм) | 205091 | NB1L-40 2P C16 30mA | 197979 | NB1L-40 3P C16 30mA | 198023 | NB1L-40 4P C16 30mA | 198111 |
| 20A | NB1L 1P+N C20 30mA(36мм) | 203108 | NB1L 2P C20 30mA(54мм) | 205092 | NB1L-40 2P C20 30mA | 197987 | NB1L-40 3P C20 30mA | 198031 | NB1L-40 4P C20 30mA | 198119 |
| 25A | NB1L 1P+N C25 30mA(36мм) | 203109 | NB1L 2P C25 30mA(54мм) | 205093 | NB1L-40 2P C25 30mA | 197991 | NB1L-40 3P C25 30mA | 198035 | NB1L-40 4P C25 30mA | 198123 |
| 32A | NB1L 1P+N C32 30mA(36мм) | 203110 | NB1L 2P C32 30mA(54мм) | 205094 | NB1L-40 2P C32 30mA | 197999 | NB1L-40 3P C32 30mA | 198043 | NB1L-40 4P C32 30mA | 198131 |
| 40A | NB1L 1P+N C40 30mA(36мм) | 203111 | NB1L 2P C40 30mA(54мм) | 205095 | NB1L-40 2P C40 30mA | 198007 | NB1L-40 3P C40 30mA | 198051 | NB1L-40 4P C40 30mA | 198139 |
| 50A | | | | | NB1L-63 2P C50 30mA | 198401 | | | NB1L-63 4P C50 30mA | 198416 |
| 63A | | | | | NB1L-63 2P C63 30mA | 198401 | | | NB1L-63 4P C63 30mA | 198419 |
NB1L, тип AC, характеристика C, дифф. ток 100mA
Номин ток In | 2P 54мм, Icn=10kA | 2P, Icn=6kA (NB1+дифф. блок) | 3P, Icn=6kA (NB1+дифф. блок) | 4P, Icn=6kA (NB1+дифф. блок) |
Типовое обозначение | Артикул | Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик |
| 25A | NB1L 2P C25 100mA(54мм) | 205061 | NB1L-40 2P C25 100mA | 197988 | NB1L-40 3P C25 100mA | 198032 | NB1L-40 4P C25 100mA | 198120 |
| 32A | NB1L 2P C32 100mA(54мм) | 205062 | NB1L-40 2P C32 100mA | 197996 | NB1L-40 3P C32 100mA | 198040 | NB1L-40 4P C32 100mA | 198128 |
| 40A | NB1L 2P C40 100mA(54мм) | 205063 | NB1L-40 2P C40 100mA | 198004 | NB1L-40 3P C40 100mA | 198048 | NB1L-40 4P C40 100mA | 198136 |
| 50A | | | NB1L-63 2P C50 100mA | 198396 | | | NB1L-63 4P C50 100mA | 198414 |
| 63A | | | NB1L-63 2P C63 100mA | 198399 | | | NB1L-63 4P C63 100mA | 198417 |
NB1L, тип AC, характеристика C, дифф. ток 300mA
Номин ток In | 1P+N 36мм, Icn=10kA | 2P 54мм, Icn=10kA | 2P, Icn=6kA (NB1+дифф. блок) | 3P, Icn=6kA (NB1+дифф. блок) | 4P, Icn=6kA (NB1+дифф. блок) |
Типовое обозначение | Артикул | Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик |
| 25A | NB1L 1P+N C25 300mA(36мм) | 203141 | NB1L 2P C25 300mA(54мм) | 205077 | NB1L-40 2P C25 300mA | 197989 | NB1L-40 3P C25 300mA | 198033 | NB1L-40 4P C25 300mA | 198121 |
| 32A | NB1L 1P+N C32 300mA(36мм) | 203142 | NB1L 2P C32 300mA(54мм) | 205078 | NB1L-40 2P C32 300mA | 197997 | NB1L-40 3P C32 300mA | 198041 | NB1L-40 4P C32 300mA | 198129 |
| 40A | NB1L 1P+N C40 300mA(36мм) | 203143 | NB1L 2P C40 300mA(54мм) | 205079 | NB1L-40 2P C40 300mA | 198005 | NB1L-40 3P C40 300mA | 198049 | NB1L-40 4P C40 300mA | 198137 |
| 50A | | | | | NB1L-63 2P C50 300mA | 198397 | | | NB1L-63 4P C50 300mA | 198415 |
| 63A | | | | | NB1L-63 2P C63 300mA | 198400 | | | NB1L-63 4P C63 300mA | 198418 |
NB1L, тип A, характеристика C, дифф. ток 30mA
Номин ток In | 1P+N 36мм, Icn=6kA | 2P 54мм, Icn=10kA | 2P, Icn=6kA (NB1+дифф. блок) | 3P, Icn=6kA (NB1+дифф. блок) | 4P, Icn=6kA (NB1+дифф. блок) |
Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик | Типовое обозначение | Артик |
6A | NB1L 1P+N C6 30mA типА(36мм) | 203016 | NB1L 2P C6 30mA типА(54мм) | 205008 | NB1L-40 2P C6 30mA типА | 198010 | | | | |
| 10A | NB1L 1P+N C10 30mA типА(36мм) | 203017 | NB1L 2P C10 30mA типА(54мм) | 205009 | NB1L-40 2P C10 30mA типА | 197974 | NB1L-40 3P C10 30mA типА | 198018 | | |
| 16A | NB1L 1P+N C16 30mA типА(36мм) | 203019 | NB1L 2P C16 30mA типА(54мм) | 205011 | NB1L-40 2P C16 30mA типА | 197978 | NB1L-40 3P C16 30mA типА | 198022 | NB1L-40 4P C16 30mA типА | 198110 |
| 20A | NB1L 1P+N C20 30mA типА(36мм) | 203020 | NB1L 2P C20 30mA типА(54мм) | 205012 | NB1L-40 2P C20 30mA типА | 197986 | NB1L-40 3P C20 30mA типА | 198030 | NB1L-40 4P C20 30mA типА | 198118 |
| 25A | NB1L 1P+N C25 30mA типА(36мм) | 203021 | NB1L 2P C25 30mA типА(54мм) | 205013 | NB1L-40 2P C25 30mA типА | 197990 | NB1L-40 3P C25 30mA типА | 198034 | NB1L-40 4P C25 30mA типА | 198122 |
| 32A | | | NB1L 2P C32 30mA типА(54мм) | 205014 | NB1L-40 2P C32 30mA типА | 197998 | NB1L-40 3P C32 30mA типА | 198042 | NB1L-40 4P C32 30mA типА | 198130 |
| 40A | | | NB1L 2P C40 30mA типА(54мм) | 205015 | NB1L-40 2P C40 30mA типА | 198006 | NB1L-40 3P C40 30mA типА | 198050 | NB1L-40 4P C40 30mA типА | 198138 |
NB1L, тип A, характеристика С, 2P 54 мм, Icn=10 kA
Номин ток In | дифф. ток 100mA | дифф. ток 300mA |
Типовое обозначение | Артик | Типовое обозначение | Артик |
| 25A | NB1L 2P С25 100mA типА(54мм) | 205029 | NB1L 2P С25 300mA типА(54мм) | 205045 |
| 32A | NB1L 2P С32 100mA типА(54мм) | 205030 | NB1L 2P С32 300mA типА(54мм) | 205046 |
| 40A | NB1L 2P С40 100mA типА(54мм) | 205031 | NB1L 2P С40 300mA типА(54мм) | 205047 |
Рекомендуется подбирать дифференциальный автомат защиты под конкретное оборудование, например, под холодильник, посудомоечную или стиральную машину. В быту используются устройства дифференциальной защиты с характеристиками b и c. Для защиты человека устанавливаются дифференциальные автоматы защиты с уставками срабатывания 30 и 100 мА. Для защиты помещений от пожара устанавливаются автоматы дифференциальные с уставкой срабатывания 300 мА. Автоматы дифференциальные CHINT представлены в двух типах: АС - для защиты только от синусоидальных переменных токов утечки, и А - для защиты как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Автоматы дифференциальные CHINT Electric серии NB1L представлены в обоих типах АС и А и с обеими характеристиками срабатывания b и c.
